MCO 305 Projektierungshandbuch
__ APOSS Tools __

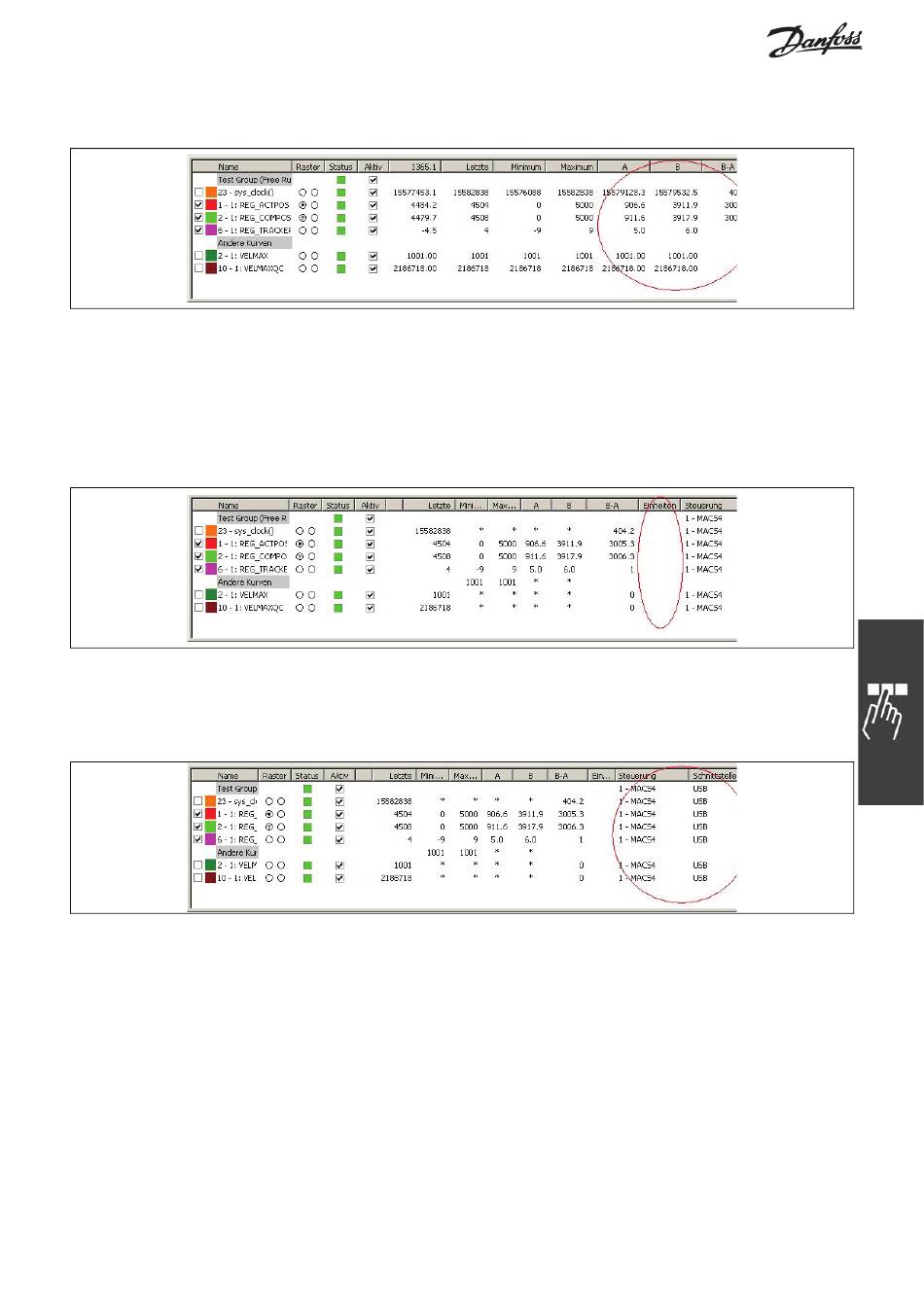

Spalten Cursor A/B
Die Spaltenüberschriften enthalten die X-Koordinate (Zeit) jeder Cursor-Position. Wenn die Cursor benutzt
wurden, wird der Wert jeder Kurve auf den Cursor-Positionen in den Spalten „A" und „B" angegeben; die
Differenz in Spalte „B-A" daneben.
Wenn ein Wert als „*" gezeigt wird, ist die Spalte zu eng für die Darstellung. Um die Spalte zu verbreitern,
zeigen Sie mit der linken Maustaste auf die Spaltentrennung in der Überschriftenzeile und ziehen die Spalte
auf die gewünschte Breite.
Spalte Einheiten
Optional kann der Anwender die „Einheit" für jede Kurve bezeichnen; siehe Kurveneigenschaften verändern.
Dieser Text wird dann in der Spalte dargestellt; er dient nur der Information und wird nicht vom Oszilloskop
benutzt.
Spalten Steuerung und Schnittstelle
Wenn eine Steuerung verbunden ist, zeigt die Spalte „Steuerung" die ID-Nummer (im Allgemeinen die CAN
ID) und den vom Anwender vergebenen Namen der Steuerung für jede zur Steuerung gehörenden Kurve.
Wenn eine Steuerung nicht verbunden ist, wird nur die ID-Nummer gezeigt.
Die Spalte „Schnittstelle" zeigt zu jeder Kurve die dazugehörende Schnittstelle.
