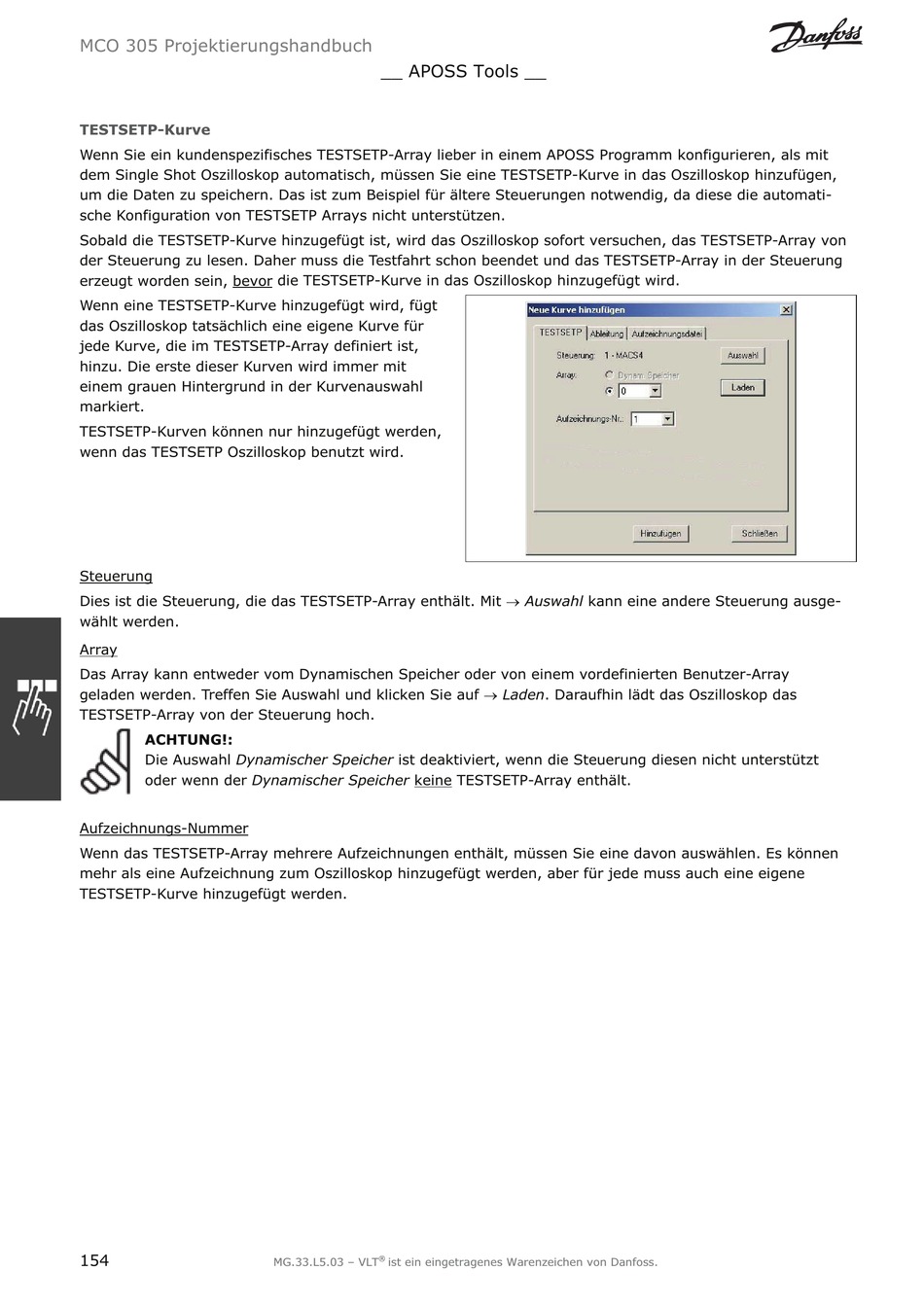

MCO 305 Projektierungshandbuch
TESTSETP-Kurve
Wenn Sie ein kundenspezifisches TESTSETP-Array lieber in einem APOSS Programm konfigurieren, als mit
dem Single Shot Oszilloskop automatisch, müssen Sie eine TESTSETP-Kurve in das Oszilloskop hinzufügen,
um die Daten zu speichern. Das ist zum Beispiel für ältere Steuerungen notwendig, da diese die automati-
sche Konfiguration von TESTSETP Arrays nicht unterstützen.
Sobald die TESTSETP-Kurve hinzugefügt ist, wird das Oszilloskop sofort versuchen, das TESTSETP-Array von
der Steuerung zu lesen. Daher muss die Testfahrt schon beendet und das TESTSETP-Array in der Steuerung
erzeugt worden sein, bevor die TESTSETP-Kurve in das Oszilloskop hinzugefügt wird.
Wenn eine TESTSETP-Kurve hinzugefügt wird, fügt
das Oszilloskop tatsächlich eine eigene Kurve für
jede Kurve, die im TESTSETP-Array definiert ist,
hinzu. Die erste dieser Kurven wird immer mit
einem grauen Hintergrund in der Kurvenauswahl
markiert.
TESTSETP-Kurven können nur hinzugefügt werden,
wenn das TESTSETP Oszilloskop benutzt wird.
Steuerung
Dies ist die Steuerung, die das TESTSETP-Array enthält. Mit o Auswahl kann eine andere Steuerung ausge-
wählt werden.
Array
Das Array kann entweder vom Dynamischen Speicher oder von einem vordefinierten Benutzer-Array
geladen werden. Treffen Sie Auswahl und klicken Sie auf o Laden . Daraufhin lädt das Oszilloskop das
TESTSETP-Array von der Steuerung hoch.
ACHTUNG!:
Die Auswahl Dynamischer Speicher ist deaktiviert, wenn die Steuerung diesen nicht unterstützt
oder wenn der Dynamischer Speicher keine TESTSETP-Array enthält.
Aufzeichnungs-Nummer
Wenn das TESTSETP-Array mehrere Aufzeichnungen enthält, müssen Sie eine davon auswählen. Es können
mehr als eine Aufzeichnung zum Oszilloskop hinzugefügt werden, aber für jede muss auch eine eigene
TESTSETP-Kurve hinzugefügt werden.
154
