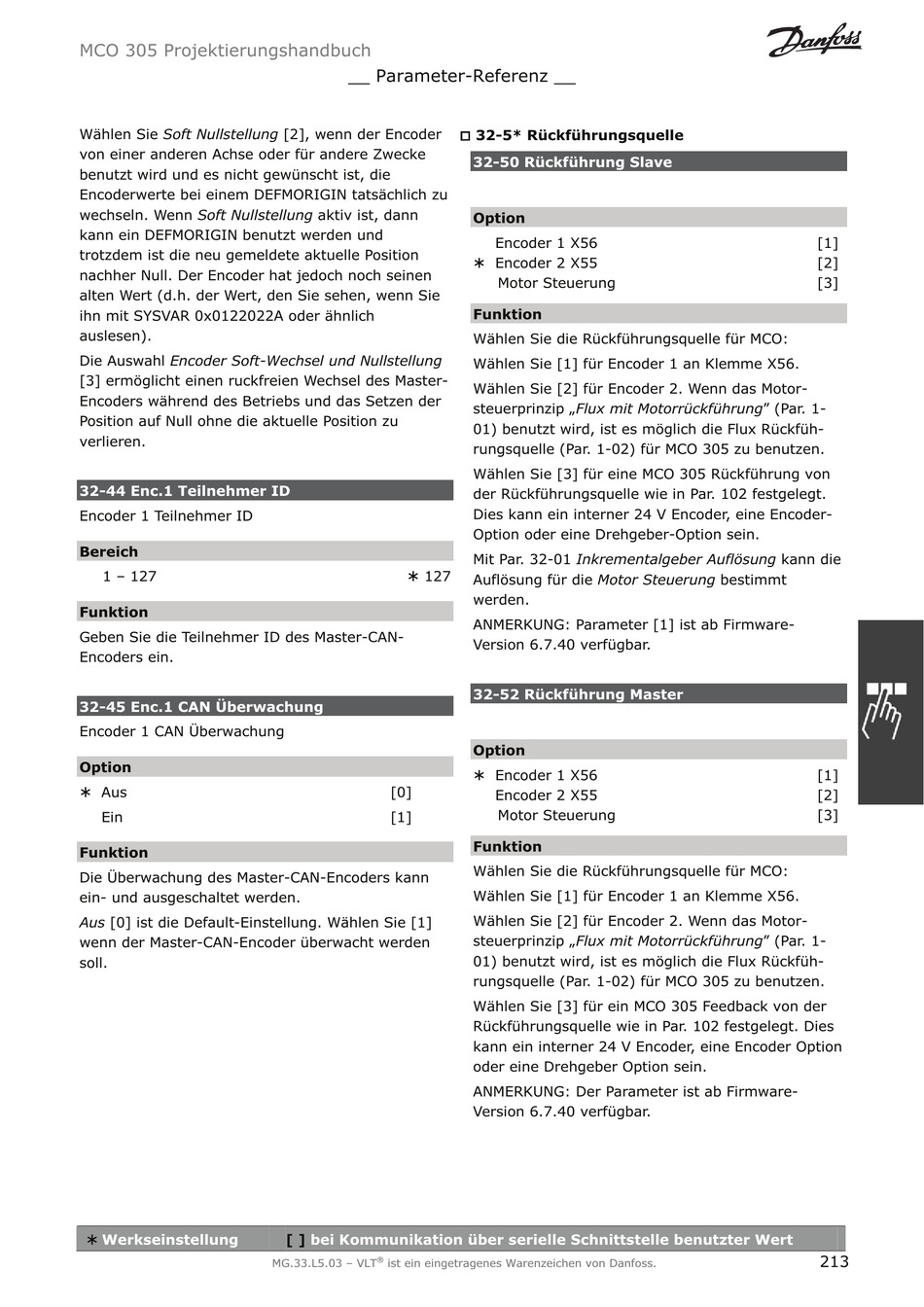

MCO 305 Projektierungshandbuch
Wählen Sie Soft Nullstellung [2], wenn der Encoder
von einer anderen Achse oder für andere Zwecke
benutzt wird und es nicht gewünscht ist, die
Encoderwerte bei einem DEFMORIGIN tatsächlich zu
wechseln. Wenn Soft Nullstellung aktiv ist, dann
kann ein DEFMORIGIN benutzt werden und
trotzdem ist die neu gemeldete aktuelle Position
nachher Null. Der Encoder hat jedoch noch seinen
alten Wert (d.h. der Wert, den Sie sehen, wenn Sie
ihn mit SYSVAR 0x0122022A oder ähnlich
auslesen).
Die Auswahl Encoder Soft-Wechsel und Nullstellung
[3] ermöglicht einen ruckfreien Wechsel des Master-
Encoders während des Betriebs und das Setzen der
Position auf Null ohne die aktuelle Position zu
verlieren.
32-44 Enc.1 Teilnehmer ID
Encoder 1 Teilnehmer ID
Bereich
1 – 127
Funktion
Geben Sie die Teilnehmer ID des Master-CAN-
Encoders ein.
32-45 Enc.1 CAN Überwachung
Encoder 1 CAN Überwachung
Option
¾ Aus
Ein
Funktion
Die Überwachung des Master-CAN-Encoders kann
ein- und ausgeschaltet werden.
Aus [0] ist die Default-Einstellung. Wählen Sie [1]
wenn der Master-CAN-Encoder überwacht werden
soll.
¾
Werkseinstellung
__ Parameter-Referenz __
¾ 127
[0]
[1]
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
†
32-5* Rückführungsquelle
32-50 Rückführung Slave
Option
Encoder 1 X56
¾ Encoder 2 X55
Motor Steuerung
Funktion
Wählen Sie die Rückführungsquelle für MCO:
Wählen Sie [1] für Encoder 1 an Klemme X56.
Wählen Sie [2] für Encoder 2. Wenn das Motor-
steuerprinzip „Flux mit Motorrückführung" (Par. 1-
01) benutzt wird, ist es möglich die Flux Rückfüh-
rungsquelle (Par. 1-02) für MCO 305 zu benutzen.
Wählen Sie [3] für eine MCO 305 Rückführung von
der Rückführungsquelle wie in Par. 102 festgelegt.
Dies kann ein interner 24 V Encoder, eine Encoder-
Option oder eine Drehgeber-Option sein.
Mit Par. 32-01 Inkrementalgeber Auflösung kann die
Auflösung für die Motor Steuerung bestimmt
werden.
ANMERKUNG: Parameter [1] ist ab Firmware-
Version 6.7.40 verfügbar.
32-52 Rückführung Master
Option
¾ Encoder 1 X56
Encoder 2 X55
Motor Steuerung
Funktion
Wählen Sie die Rückführungsquelle für MCO:
Wählen Sie [1] für Encoder 1 an Klemme X56.
Wählen Sie [2] für Encoder 2. Wenn das Motor-
steuerprinzip „Flux mit Motorrückführung" (Par. 1-
01) benutzt wird, ist es möglich die Flux Rückfüh-
rungsquelle (Par. 1-02) für MCO 305 zu benutzen.
Wählen Sie [3] für ein MCO 305 Feedback von der
Rückführungsquelle wie in Par. 102 festgelegt. Dies
kann ein interner 24 V Encoder, eine Encoder Option
oder eine Drehgeber Option sein.
ANMERKUNG: Der Parameter ist ab Firmware-
Version 6.7.40 verfügbar.
[1]
[2]
[3]
[1]
[2]
[3]
