MCO 305 Projektierungshandbuch
__ APOSS Tools __
Weiter, wenn Single Shot Oszilloskop
Wenn das Single Shot Oszilloskop startet, wird
automatisch eine Gruppe in der gleichen Weise bei
beim Free Run Oszilloskop hinzugefügt. Hier muss
der Anwender jedoch einige Eigenschaften des
TESTSETP-Arrays, das zum Aufzeichnen der Kurven-

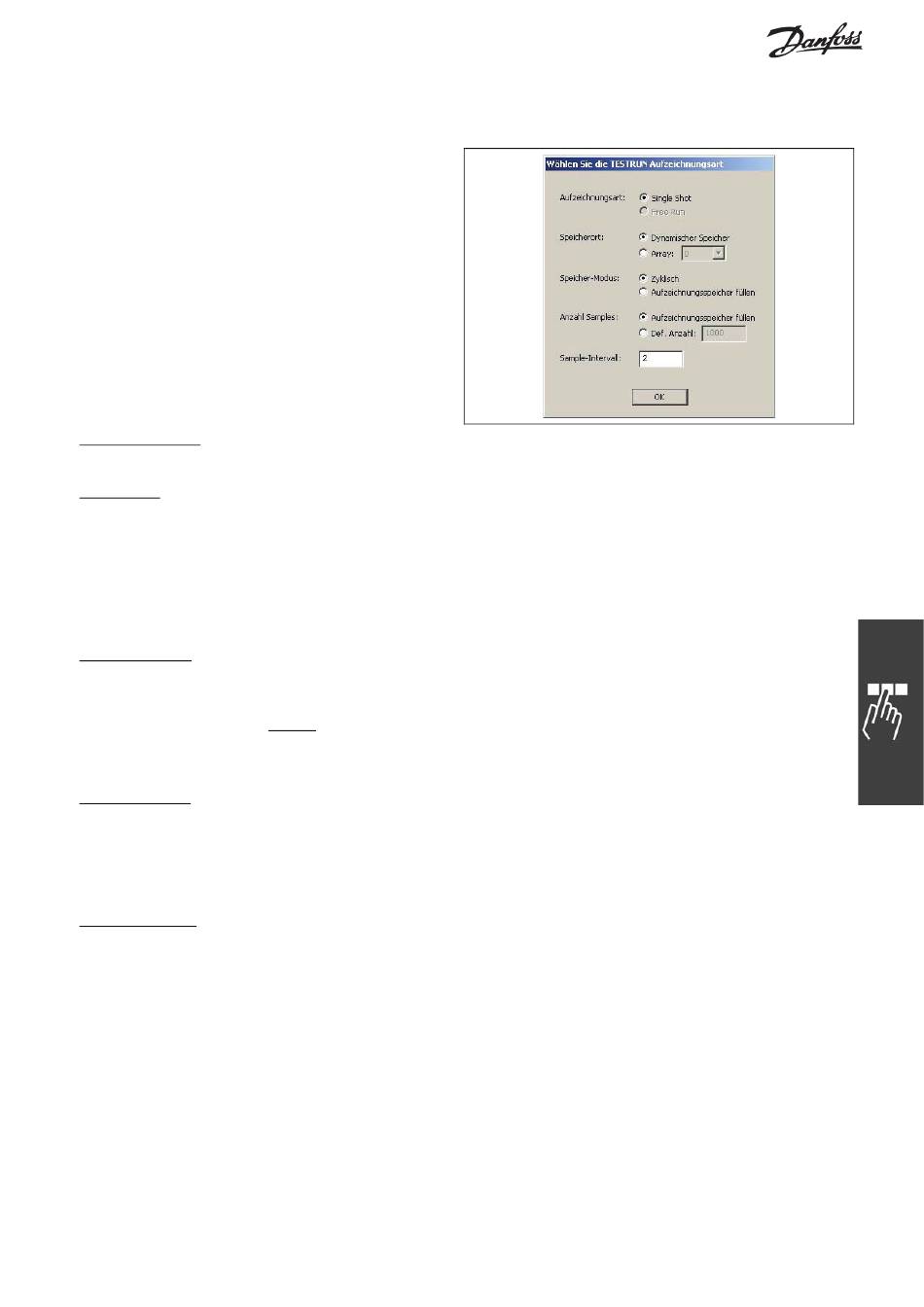

daten benutzt wird, festlegen. Dazu wird das
folgende Fenster dargestellt:
Aufzeichnungsart
Single Shot ist bereits ausgewählt.
Speicherort
Bestimmen Sie wo das TESTSETP-Array gespeichert werden soll:
Wenn Dynamischer Speicher ausgewählt wird, wird das TESTSETP-Array im verfügbaren freien Speicher in
der Steuerung gespeichert. Beachten Sie, dass die Menge des freien Speichers von der Größe und Anzahl
der Programme und anderen Daten, die schon in der Steuerung gespeichert sind, abhängt.
Bei Array wird das TESTSETP-Array im speziellen benutzerdefinierten Array in der Steuerung gespeichert.
Dieses Array muss zuvor vom Anwendungsprogramm des Benutzers definiert worden sein.
Speicher-Modus
Hiermit wird festgelegt, was passieren soll, wenn das TESTSETP-Array voll wird.
Bei Zyklisch überschreiben die neuen Daten die alten und die alten Daten gehen verloren. Das TESTSETP-
Array enthält also nur den letzten Satz der aufgezeichneten Punkte.
Bei Stoppen wenn voll stoppt die Aufzeichnung sobald das TESTSETP-Array voll ist und die neuen Daten
gehen verloren.
Anzahl Samples
Legt die maximale Anzahl der Abtastpunkte fest, die im TESTSETP-Array gespeichert werden.
Bei Aufzeichnungsspeicher füllen werden so viele Abtastpunkt wie möglich im Array gespeichert.
Bei Definiere Anzahl werden nicht mehr als diese definierte Anzahl von Sätzen mit den Abtastpunkten (d.h.
ein Punkt je Kurve) gespeichert.
Sample-Intervall
Legt das Zeitintervall in Millisekunden zwischen den Abtastpunkten fest.
Die Gruppe wird unter dem Namen „Testgruppe (Single Shot)" in die Liste der Kurvenauswahl eingereiht.
