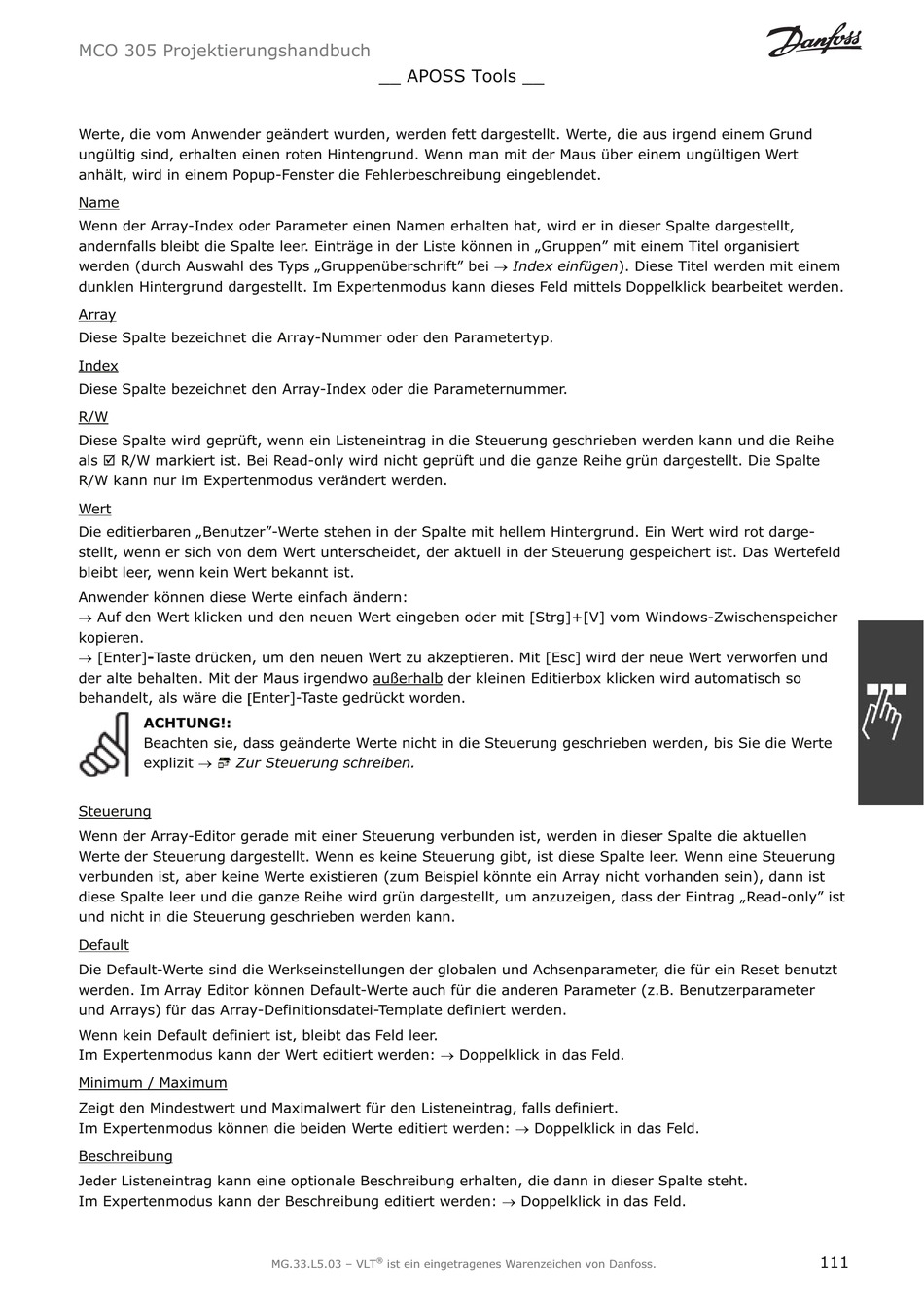

Danfoss VLT MCO 305 Projektierungshandbuch Seite 111

MCO 305 Projektierungshandbuch
Werte, die vom Anwender geändert wurden, werden fett dargestellt. Werte, die aus irgend einem Grund
ungültig sind, erhalten einen roten Hintengrund. Wenn man mit der Maus über einem ungültigen Wert
anhält, wird in einem Popup-Fenster die Fehlerbeschreibung eingeblendet.
Name
Wenn der Array-Index oder Parameter einen Namen erhalten hat, wird er in dieser Spalte dargestellt,
andernfalls bleibt die Spalte leer. Einträge in der Liste können in „Gruppen" mit einem Titel organisiert
werden (durch Auswahl des Typs „Gruppenüberschrift" bei o Index einfügen ). Diese Titel werden mit einem
dunklen Hintergrund dargestellt. Im Expertenmodus kann dieses Feld mittels Doppelklick bearbeitet werden.
Array
Diese Spalte bezeichnet die Array-Nummer oder den Parametertyp.
Index
Diese Spalte bezeichnet den Array-Index oder die Parameternummer.
R/W
Diese Spalte wird geprüft, wenn ein Listeneintrag in die Steuerung geschrieben werden kann und die Reihe
als ; R/W markiert ist. Bei Read-only wird nicht geprüft und die ganze Reihe grün dargestellt. Die Spalte
R/W kann nur im Expertenmodus verändert werden.
Wert
Die editierbaren „Benutzer"-Werte stehen in der Spalte mit hellem Hintergrund. Ein Wert wird rot darge-
stellt, wenn er sich von dem Wert unterscheidet, der aktuell in der Steuerung gespeichert ist. Das Wertefeld
bleibt leer, wenn kein Wert bekannt ist.
Anwender können diese Werte einfach ändern:
o Auf den Wert klicken und den neuen Wert eingeben oder mit [Strg]+[V] vom Windows-Zwischenspeicher
kopieren.
o [Enter] - Taste drücken, um den neuen Wert zu akzeptieren. Mit [Esc] wird der neue Wert verworfen und
der alte behalten. Mit der Maus irgendwo außerhalb der kleinen Editierbox klicken wird automatisch so
behandelt, als wäre die >Enter]-Taste gedrückt worden.
ACHTUNG!:
Beachten sie, dass geänderte Werte nicht in die Steuerung geschrieben werden, bis Sie die Werte
explizit o
Zur Steuerung schreiben.
Steuerung
Wenn der Array-Editor gerade mit einer Steuerung verbunden ist, werden in dieser Spalte die aktuellen
Werte der Steuerung dargestellt. Wenn es keine Steuerung gibt, ist diese Spalte leer. Wenn eine Steuerung
verbunden ist, aber keine Werte existieren (zum Beispiel könnte ein Array nicht vorhanden sein), dann ist
diese Spalte leer und die ganze Reihe wird grün dargestellt, um anzuzeigen, dass der Eintrag „Read-only" ist
und nicht in die Steuerung geschrieben werden kann.
Default
Die Default-Werte sind die Werkseinstellungen der globalen und Achsenparameter, die für ein Reset benutzt
werden. Im Array Editor können Default-Werte auch für die anderen Parameter (z.B. Benutzerparameter
und Arrays) für das Array-Definitionsdatei-Template definiert werden.
Wenn kein Default definiert ist, bleibt das Feld leer.
Im Expertenmodus kann der Wert editiert werden: o Doppelklick in das Feld.
Minimum / Maximum
Zeigt den Mindestwert und Maximalwert für den Listeneintrag, falls definiert.
Im Expertenmodus können die beiden Werte editiert werden: o Doppelklick in das Feld.
Beschreibung
Jeder Listeneintrag kann eine optionale Beschreibung erhalten, die dann in dieser Spalte steht.
Im Expertenmodus kann der Beschreibung editiert werden: o Doppelklick in das Feld.
__ APOSS Tools __
®
