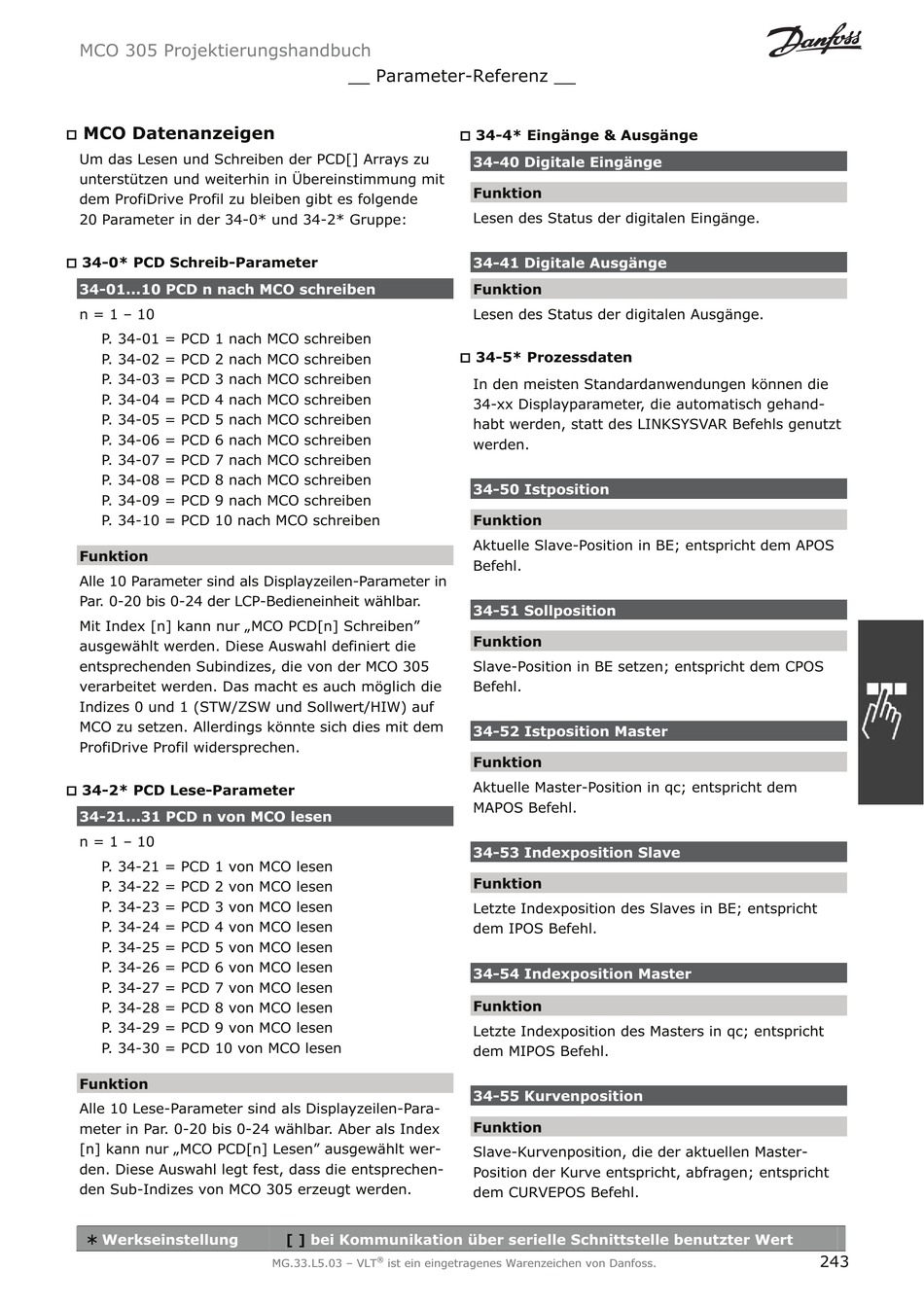

MCO 305 Projektierungshandbuch
MCO Datenanzeigen
†
Um das Lesen und Schreiben der PCD[] Arrays zu
unterstützen und weiterhin in Übereinstimmung mit
dem ProfiDrive Profil zu bleiben gibt es folgende
20 Parameter in der 34-0* und 34-2* Gruppe:
†
34-0* PCD Schreib-Parameter
34-01...10 PCD n nach MCO schreiben
n = 1 – 10
P. 34-01 = PCD 1 nach MCO schreiben
P. 34-02 = PCD 2 nach MCO schreiben
P. 34-03 = PCD 3 nach MCO schreiben
P. 34-04 = PCD 4 nach MCO schreiben
P. 34-05 = PCD 5 nach MCO schreiben
P. 34-06 = PCD 6 nach MCO schreiben
P. 34-07 = PCD 7 nach MCO schreiben
P. 34-08 = PCD 8 nach MCO schreiben
P. 34-09 = PCD 9 nach MCO schreiben
P. 34-10 = PCD 10 nach MCO schreiben
Funktion
Alle 10 Parameter sind als Displayzeilen-Parameter in
Par. 0-20 bis 0-24 der LCP-Bedieneinheit wählbar.
Mit Index [n] kann nur „MCO PCD[n] Schreiben"
ausgewählt werden. Diese Auswahl definiert die
entsprechenden Subindizes, die von der MCO 305
verarbeitet werden. Das macht es auch möglich die
Indizes 0 und 1 (STW/ZSW und Sollwert/HIW) auf
MCO zu setzen. Allerdings könnte sich dies mit dem
ProfiDrive Profil widersprechen.
†
34-2* PCD Lese-Parameter
34-21...31 PCD n von MCO lesen
n = 1 – 10
P. 34-21 = PCD 1 von MCO lesen
P. 34-22 = PCD 2 von MCO lesen
P. 34-23 = PCD 3 von MCO lesen
P. 34-24 = PCD 4 von MCO lesen
P. 34-25 = PCD 5 von MCO lesen
P. 34-26 = PCD 6 von MCO lesen
P. 34-27 = PCD 7 von MCO lesen
P. 34-28 = PCD 8 von MCO lesen
P. 34-29 = PCD 9 von MCO lesen
P. 34-30 = PCD 10 von MCO lesen
Funktion
Alle 10 Lese-Parameter sind als Displayzeilen-Para-
meter in Par. 0-20 bis 0-24 wählbar. Aber als Index
[n] kann nur „MCO PCD[n] Lesen" ausgewählt wer-
den. Diese Auswahl legt fest, dass die entsprechen-
den Sub-Indizes von MCO 305 erzeugt werden.
¾
Werkseinstellung
__ Parameter-Referenz __
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
†
34-4* Eingänge & Ausgänge
34-40 Digitale Eingänge
Funktion
Lesen des Status der digitalen Eingänge.
34-41 Digitale Ausgänge
Funktion
Lesen des Status der digitalen Ausgänge.
†
34-5* Prozessdaten
In den meisten Standardanwendungen können die
34-xx Displayparameter, die automatisch gehand-
habt werden, statt des LINKSYSVAR Befehls genutzt
werden.
34-50 Istposition
Funktion
Aktuelle Slave-Position in BE; entspricht dem APOS
Befehl.
34-51 Sollposition
Funktion
Slave-Position in BE setzen; entspricht dem CPOS
Befehl.
34-52 Istposition Master
Funktion
Aktuelle Master-Position in qc; entspricht dem
MAPOS Befehl.
34-53 Indexposition Slave
Funktion
Letzte Indexposition des Slaves in BE; entspricht
dem IPOS Befehl.
34-54 Indexposition Master
Funktion
Letzte Indexposition des Masters in qc; entspricht
dem MIPOS Befehl.
34-55 Kurvenposition
Funktion
Slave-Kurvenposition, die der aktuellen Master-
Position der Kurve entspricht, abfragen; entspricht
dem CURVEPOS Befehl.
