MCO 305 Projektierungshandbuch
__ APOSS Tools __

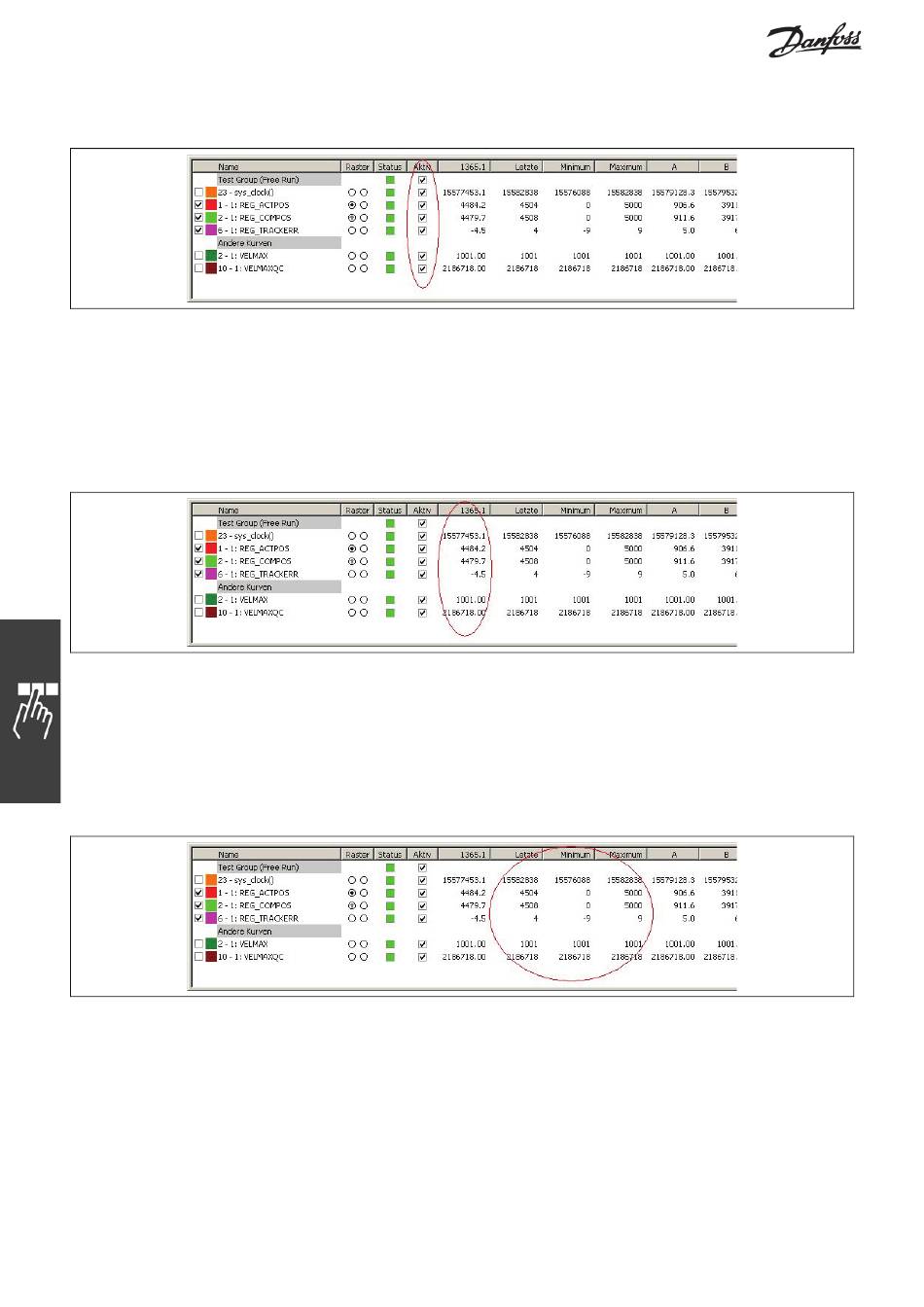

Spalte Aktiv
Die Spalte „Aktiv" enthält Kontrollkästchen für jene Kurven, die explizit mit einer Steuerung verbunden
sind:
Nur wenn das Kästchen markiert ist, aktiviert das Oszilloskop die Datenerfassung für diese Kurve. Durch
Klicken in die Spalte können Sie die Funktion aktivieren/deaktivieren.
Beachten Sie, dass durch das Oszilloskop Daten nur erfasst werden, wenn eine Oszilloskop „Fahrt" gestartet
wurde; siehe „Test starten und beenden".
Spalte Maus-Position
Wenn Sie die Maus über das Grafikfenster bewegen, sehen Sie in dieser Spalte den Wert jeder Kurve auf der
Maus-Position.
Die Spaltenüberschrift enthält die X-Koordinate (Zeit) der Maus-Position.
Ein „*" zeigt, dass die Spalte zu eng ist, um den Wert anzuzeigen. Um die Spalte zu verbreitern, zeigen Sie
mit der linken Maustaste auf die Spaltentrennung in der Überschriftenzeile und ziehen die Spalte auf die
gewünschte Breite.
Spalten Letzter, Minimum und Maximum
Diese Spalten zeigen folgende Werte:
„Letzter" ist der letzte aufgezeichnete Wert jeder Kurve.
„Minimum" ist der kleinste aufgezeichnete Wert jeder Kurve.
„Maximum" ist der größte aufgezeichnete Wert jeder Kurve.
Ein „*" zeigt, dass die Spalte zu eng ist, um den Wert anzuzeigen. Um die Spalte zu verbreitern, zeigen Sie
mit der linken Maustaste auf die Spaltentrennung in der Überschriftzeile und ziehen die Spalte auf die
gewünschte Breite.
