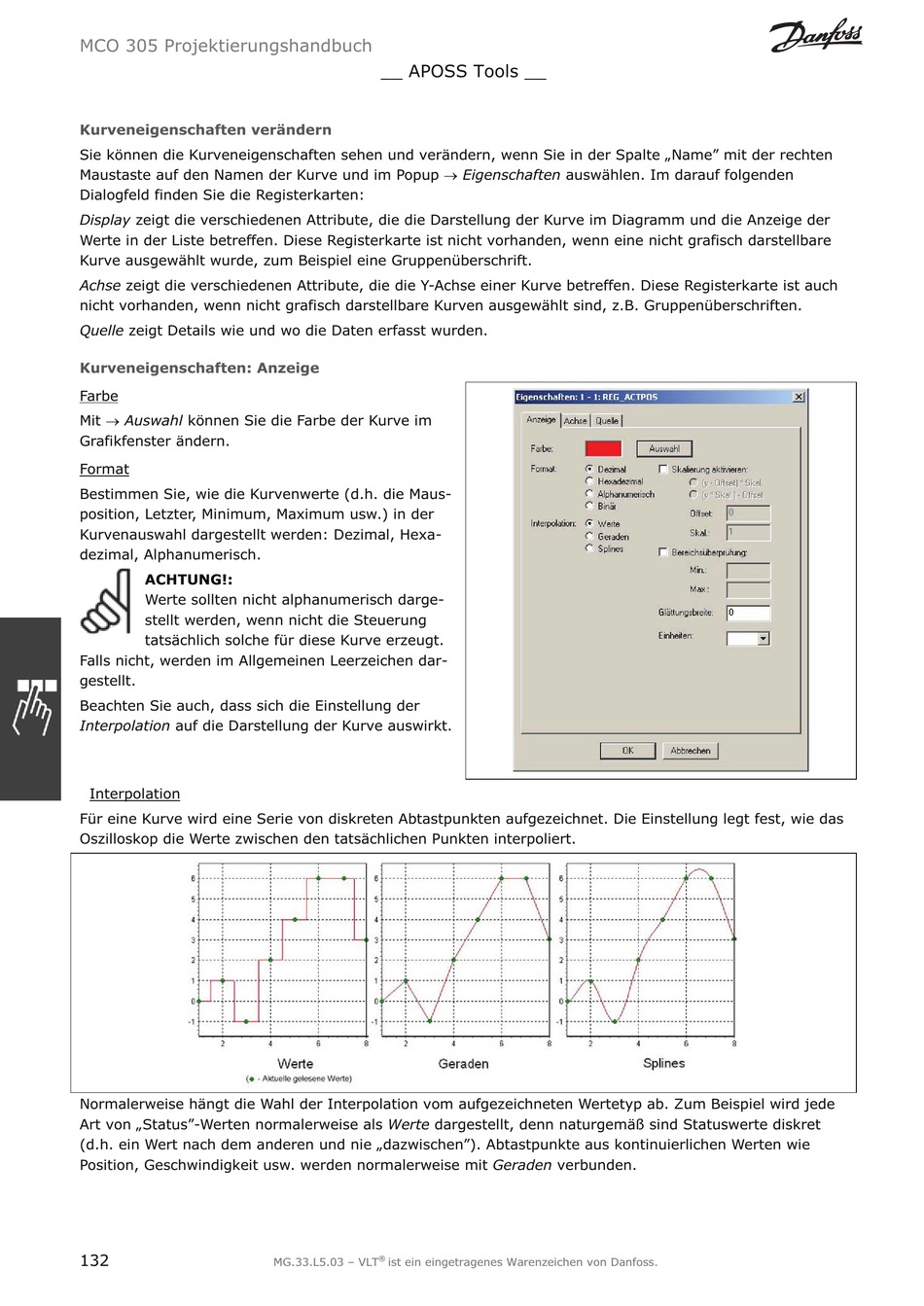

MCO 305 Projektierungshandbuch
Kurveneigenschaften verändern
Sie können die Kurveneigenschaften sehen und verändern, wenn Sie in der Spalte „Name" mit der rechten
Maustaste auf den Namen der Kurve und im Popup o Eigenschaften auswählen. Im darauf folgenden
Dialogfeld finden Sie die Registerkarten:
Display zeigt die verschiedenen Attribute, die die Darstellung der Kurve im Diagramm und die Anzeige der
Werte in der Liste betreffen. Diese Registerkarte ist nicht vorhanden, wenn eine nicht grafisch darstellbare
Kurve ausgewählt wurde, zum Beispiel eine Gruppenüberschrift.
Achse zeigt die verschiedenen Attribute, die die Y-Achse einer Kurve betreffen. Diese Registerkarte ist auch
nicht vorhanden, wenn nicht grafisch darstellbare Kurven ausgewählt sind, z.B. Gruppenüberschriften.
Quelle zeigt Details wie und wo die Daten erfasst wurden.
Kurveneigenschaften: Anzeige
Farbe
Mit o Auswahl können Sie die Farbe der Kurve im
Grafikfenster ändern.
Format
Bestimmen Sie, wie die Kurvenwerte (d.h. die Maus-
position, Letzter, Minimum, Maximum usw.) in der
Kurvenauswahl dargestellt werden: Dezimal, Hexa-
dezimal, Alphanumerisch.
ACHTUNG!:
Werte sollten nicht alphanumerisch darge-
stellt werden, wenn nicht die Steuerung
tatsächlich solche für diese Kurve erzeugt.
Falls nicht, werden im Allgemeinen Leerzeichen dar-
gestellt.
Beachten Sie auch, dass sich die Einstellung der
Interpolation auf die Darstellung der Kurve auswirkt.
Interpolation
Für eine Kurve wird eine Serie von diskreten Abtastpunkten aufgezeichnet. Die Einstellung legt fest, wie das
Oszilloskop die Werte zwischen den tatsächlichen Punkten interpoliert.
Normalerweise hängt die Wahl der Interpolation vom aufgezeichneten Wertetyp ab. Zum Beispiel wird jede
Art von „Status"-Werten normalerweise als Werte dargestellt, denn naturgemäß sind Statuswerte diskret
(d.h. ein Wert nach dem anderen und nie „dazwischen"). Abtastpunkte aus kontinuierlichen Werten wie
Position, Geschwindigkeit usw. werden normalerweise mit Geraden verbunden.
132
