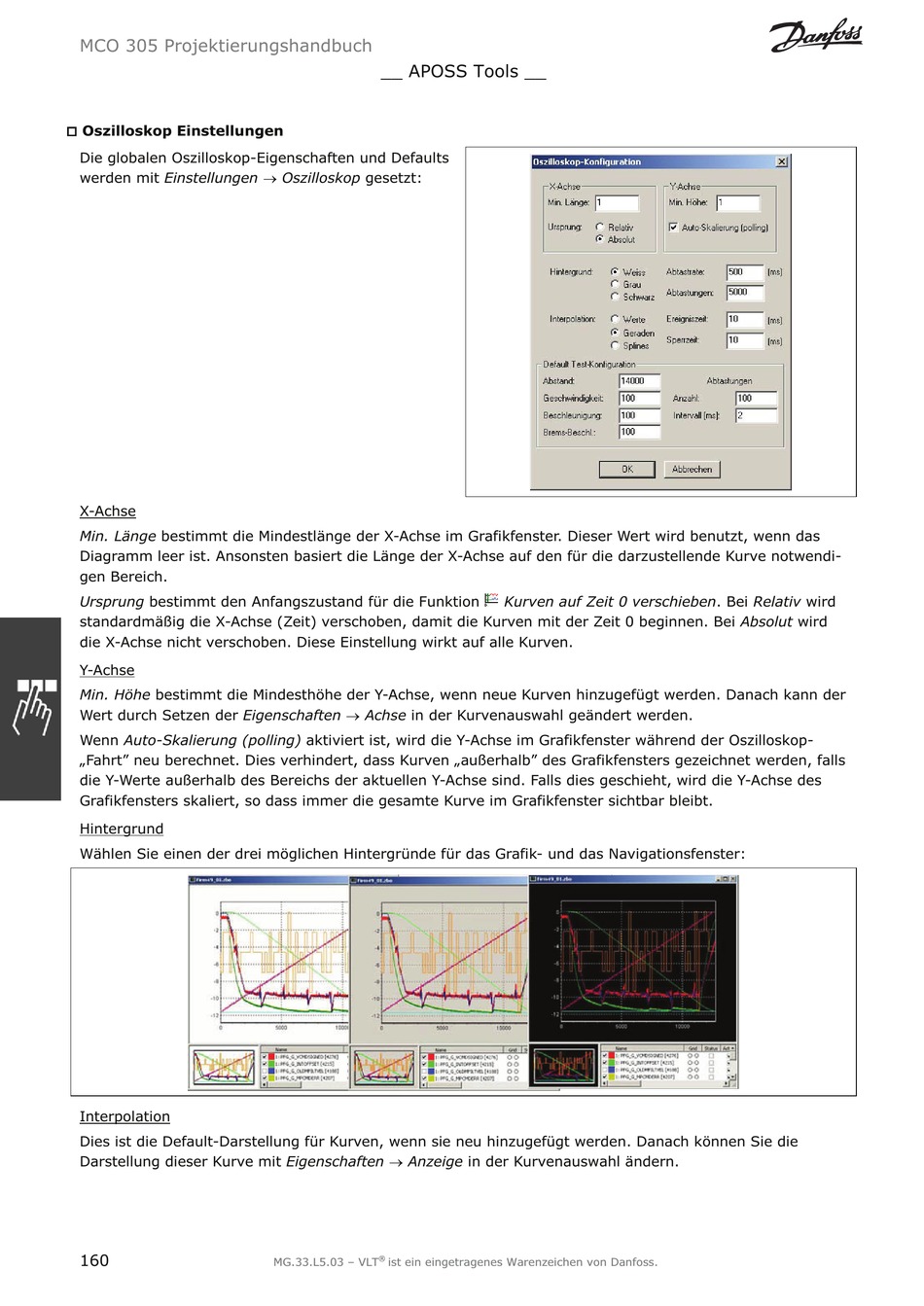

MCO 305 Projektierungshandbuch
__ APOSS Tools __
†
Oszilloskop Einstellungen
Die globalen Oszilloskop-Eigenschaften und Defaults
werden mit Einstellungen o Oszilloskop gesetzt:
X-Achse
Min. Länge bestimmt die Mindestlänge der X-Achse im Grafikfenster. Dieser Wert wird benutzt, wenn das
Diagramm leer ist. Ansonsten basiert die Länge der X-Achse auf den für die darzustellende Kurve notwendi-
gen Bereich.
Ursprung bestimmt den Anfangszustand für die Funktion Kurven auf Zeit 0 verschieben . Bei Relativ wird
standardmäßig die X-Achse (Zeit) verschoben, damit die Kurven mit der Zeit 0 beginnen. Bei Absolut wird
die X-Achse nicht verschoben. Diese Einstellung wirkt auf alle Kurven.
Y-Achse
Min. Höhe bestimmt die Mindesthöhe der Y-Achse, wenn neue Kurven hinzugefügt werden. Danach kann der
Wert durch Setzen der Eigenschaften o Achse in der Kurvenauswahl geändert werden.
Wenn Auto-Skalierung (polling) aktiviert ist, wird die Y-Achse im Grafikfenster während der Oszilloskop-
„Fahrt" neu berechnet. Dies verhindert, dass Kurven „außerhalb" des Grafikfensters gezeichnet werden, falls
die Y-Werte außerhalb des Bereichs der aktuellen Y-Achse sind. Falls dies geschieht, wird die Y-Achse des
Grafikfensters skaliert, so dass immer die gesamte Kurve im Grafikfenster sichtbar bleibt.
Hintergrund
Wählen Sie einen der drei möglichen Hintergründe für das Grafik- und das Navigationsfenster:
Interpolation
Dies ist die Default-Darstellung für Kurven, wenn sie neu hinzugefügt werden. Danach können Sie die
Darstellung dieser Kurve mit Eigenschaften o Anzeige in der Kurvenauswahl ändern.
