Inhalt
Systemzeichnungen ........................... 2
Elektrisches Diagramm ...................... 3
Elektrischer Anschluß ................... 3 - 4
-
-
Fernbedienungen
Haupt-/Folgegeräte ............................. 4
Einstellung des Reglers ................. 5 - 8
Benutzereinstellungen ......................... 5
BC-HM
Instruktion

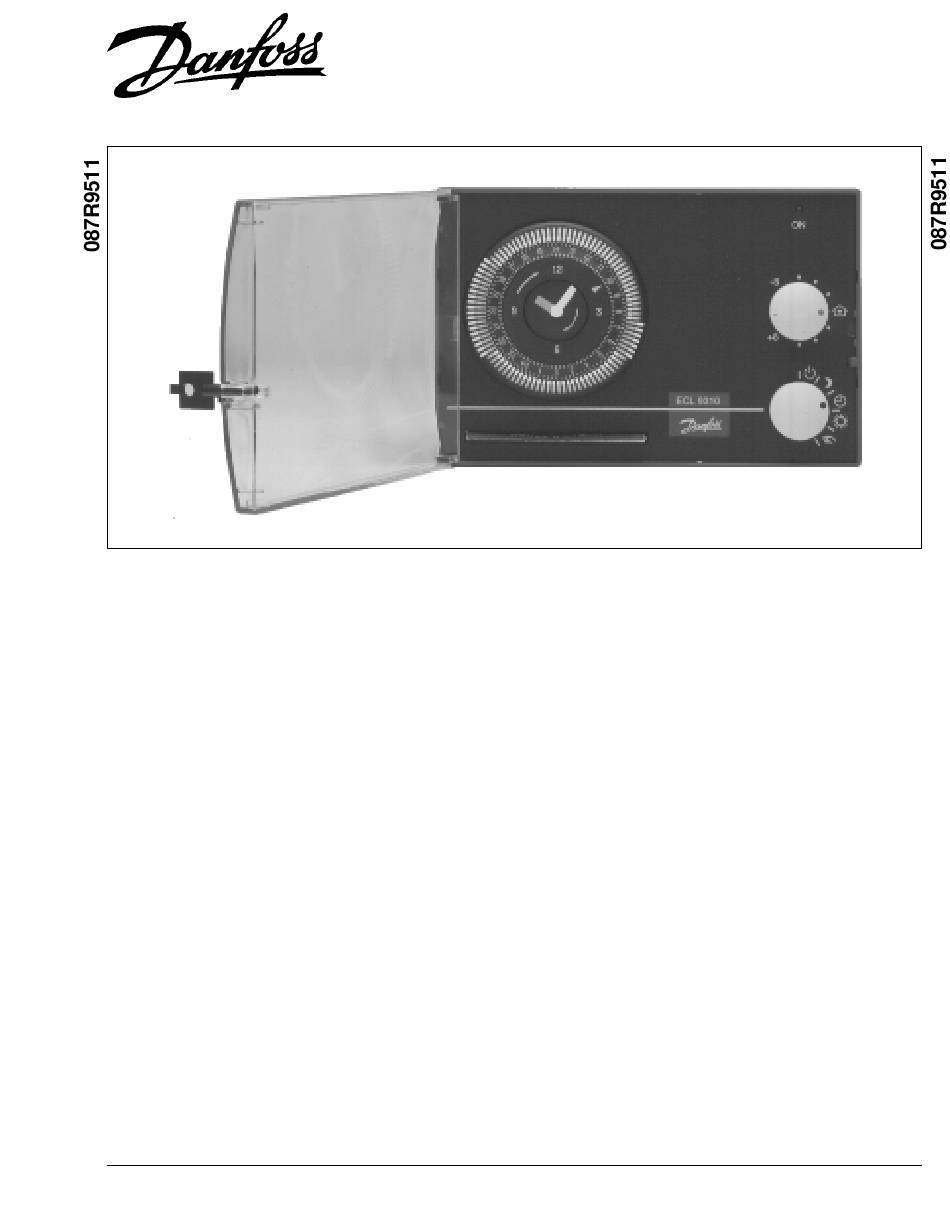

ECL 3300/3310
(Diese Instruktion gilt der Softwaregeneration 20 und
höher)
Potentiometer .................................. 6 - 7
Zusätzliche Einstellungen ............... 8 - 9
-
Funktionstest ..................................... 10
-
-
Manuelle Ventilsteuerung ................. 11
Pumpensteuerung ............................. 11
Ventil-Intervallschaltung ................... 11
Pumpen-Intervallschaltung .............. 11
Eksterne Übersteuerung .................. 11
Montage des ECL Reglers ......... 12 -14
Fühlermontage .................................. 15
VI.74.H5.03 © Danfoss 2/98
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Danfoss ECL 3300

  • Seite 1: Inhaltsverzeichnis

    Benutzereinstellungen ......5 Manuelle Ventilsteuerung ....11 Programmuhr Pumpensteuerung ......11 Temperatureinstellung Ventil-Intervallschaltung ....11 Pumpen-Intervallschaltung ....11 Parallelverschiebung Betriebsartenwahlschalter Eksterne Übersteuerung ....11 Leuchtdiode Montage des ECL Reglers ..12 -14 Fühlermontage ........15 VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 2: Systemzeichnungen

    Systemzeichnungen VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 3: Elektrisches Diagramm

    *Die Regelsignale der beiden Sicherheitsthermostaten ST muß die Stellantriebe sind verschieden. Der Brücke zwischen Klemme 14 und 15 Stellantriebstyp wird mit Schalter 5 demontiert werden. gewählt, siehe Installateureinstellungen. Leitungsquerschnitt: 0.75 - 1,5 mm max. Länge: 50 Meter VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 4: Anschluß Von Fühlern Und

    Folgende Fühler müssen an den ECL 3300/3310 angeschlossen werden: Klemme Außentemperaturfühler ESMT 11 -12 Vorlauftemperaturfühler ESMA/C/U 10 -11 ECL 3300/3310 kann danach die Vorlauftemperatur im Heizkreis in Abhängigheit von der Außentemperatur regeln. Außerdem können folgende Fühler und Fernbedienungseinheiten angeschlossen werden: Klemme Rücklauftemperaturfühler ESMA/C/U 4 - 6...
  • Seite 5: Einstellung Des Reglers

    Wenn ESMR/F installiert wurde, wird die Eventuelle Fehler, die sich bei Raumtemperatur bei 22 °C max. dem Test ergeben. begrenzt. ESMF kann die 22 °C Heizgrenze um ±10 Grad verschieben. Niedrige Vorlauftemperaturen und Heizkörperthermostate sichern den wirtschaftlichsten Heizbetrieb. VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 6: Installateureinstellungen - Potentiometer

    Heizsaison niedrigste Außen- temperatur gebraucht Raumtemperatur erreicht werden kann, ist die Heizkennlinienneigung durch Drehen des Potentiometers zu vergrößern. Bei Außentemperaturen über +5 °C wird die Heizkennlinie parallelverschoben (siehe b Seite 5). VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 7: Reduzierter Betrieb

    Einstellung gilt, daß das Niveau des reduzierten Betriebes abhängig davon ist ob ein ESMR/ESMF Raumfühler angeschlossen ist. ESMR/ESMF nicht angeschlossen Die Vorlauftemperatur wird reduziert (Parallelverschiebung) um die eingestellte Temperatur zu erreichen. ESMR/ESMF angeschlossen Kesselanlage (Minischalter 6 = OFF) VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 8: Rücklauftemperaturbegrenzer

    Rücklauftemperatur auf ein Maximum und in Kesselanlagen auf ein Minimum begrenzt. k) Zusätzliche Einstellungen Schalter 3 Im ECL 3300/3310 sind acht Minischalter, Schnellaufheizung (Vorlauftemperatur- die sich unter der Abdeckplatte befinden. erhöhung) in der ersten Stunde nach Die Minischalter werden benutzt, um reduziertem Betrieb wählen.
  • Seite 9: Schalter 5

    Die Funktion is nur aktiv, wenn der Regler als Folgeregler abeitet. Kesselanlage mit Mischkreis - min. Rücklaufbegrenzung Schalter Funktion - Pumpenintervallschaltung - Ventilintervallschaltung Ventil schließt bei Fernwärmeanlage Trinkwassererwärmungsbedarf - max. Rücklaufbegrenzung im Hauptregler - Pumpenintervallschaltung Ventil schließt nicht VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 10: Funktionstest

    Funktionstest 3 x Blinken jeder 6. Sekunde: Die Vorlauftemperatur ist über dem Die Leuchtdiode signalisiert ob ECL 3300/ Proportionalband. Der thermische 3310 in Betrieb ist. Die Leuchtdiode Stellantrieb empfängt keine Signale und signalisiert auch Regelbetrieb und bei das Ventil schliesst.
  • Seite 11: Manuelle Ventilsteuerung

    Die Zirkulationspumpe ist bei folgenden Klemme 3 - (Raumfühler), Betriebstemperaturen aktiv: Klemme 6 - (Rücklauftemperaturfühler) Klemme 7 - (Warmwasserfühler) > 20 °C (T = berechneter Vorlauftemperatur) < 2 °C (Frostschutz) Bei Pumpenauschaltung hat die Pumpe noch 3 Minuten Nachlauf. VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 12: Montage Des Ecl Reglers

    Der Regler kann auf eine 35 mm DIN- Schiene montiert werden. Der Sockel wird von einer Feder auf der Schiene gehalten, die als Zubehör geliefert wird (Bestell-Nr. 087B3073). Vor der Montage ist die Feder unter den Sockel zu montieren. VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 13 Sicherungsfedern auf der Rückseite zusammengepreßt und der Regler aus der Öffnung herausgedrückt wird. Ist die Rückseite des Reglers nicht zugänglich, kann dieser mit Hilfe eines Schrauben- drehers aus der Öffnung herausgekippt werden. VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 14 Externe Zeitsteuerung Der Regler kann über ein externes Steuergerät (ECA 9020) das an die BUS- Anschlüsse des Reglers auf der Rück- seite anzuschließen ist, zeit-abhängig geführt werden. Siehe elektrische An- schlüsse. VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 15: Fühlermontage

    Vorlauftemperaturfühler ESMA oder ESMC unmittelbar nach dem Mischer montieren. Die Leitung bis zum Regler ziehen. Fühlercharakteristik Bitte beachten Sie Der Leitungswiderstand kann eine falsche Messung ergeben. Ein Widerstand von 4 Ohm entspricht einer Erhöhung von 1 Grad. VI.74.H5.03 © Danfoss 2/98 BC-HM...
  • Seite 16 VI.74.H5.03 © Danfoss 2/98 BC-HM...
