Inhalt
Systemzeichnungen ............................ 2
Elektrische Diagramme ....................... 3
Elektrischer Anschluß ...................... 3-4
Fernbedienungen
Temperaturfühler und
Fernbedienung ..................................... 4
Haupt-/Folgegeräte .............................. 4
Reglereinstellungen ......................... 5-8
Benutzereinstellungen ............................ 5
- c) Funktionsschalter
BC-HM
Instruktion

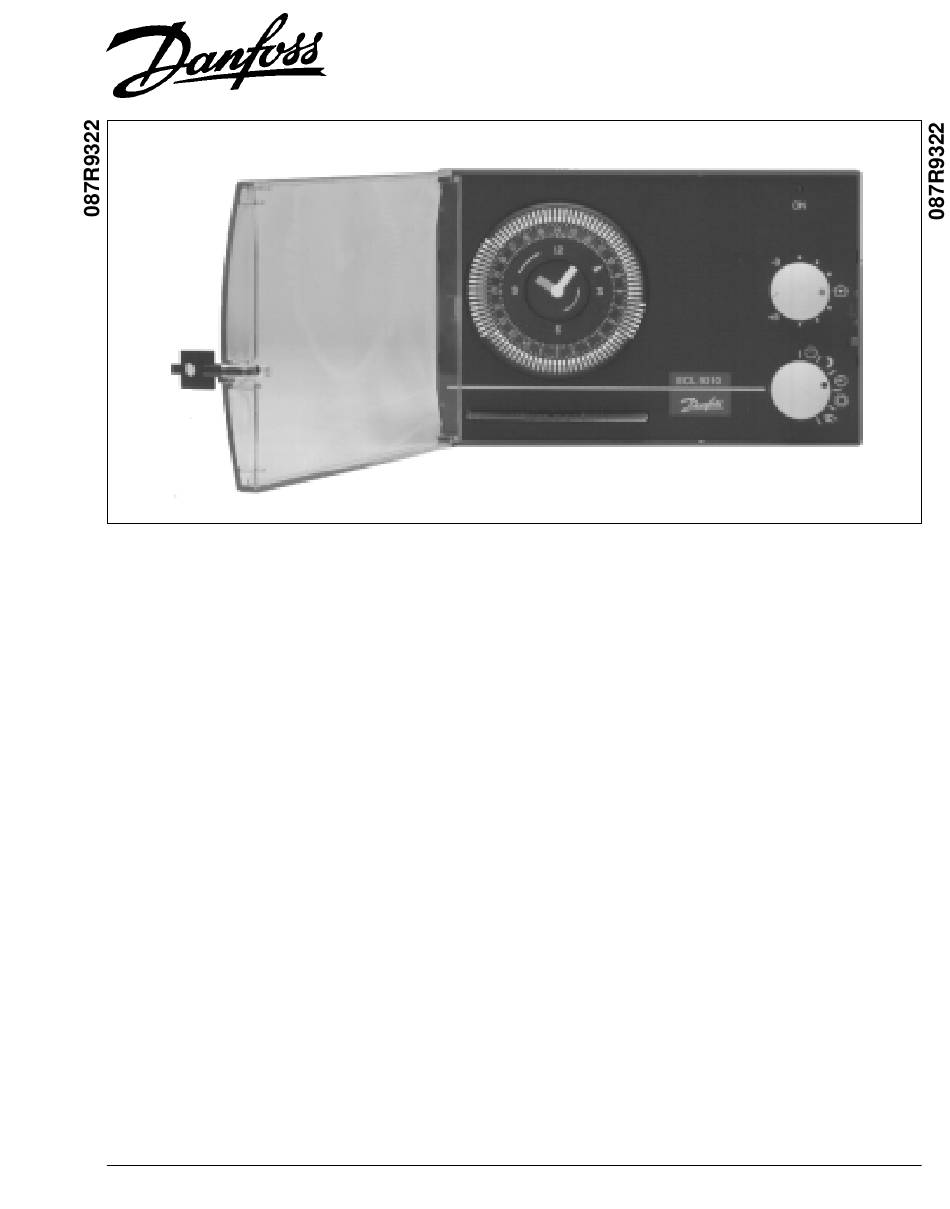

ECL 9310
(Diese Instruktion gilt der
Softwaregeneration 20 → )
Installateureinstellungen -
Potentiometer .................................... 6-7
- f) Heizkurvenneigung
- i) Reduzierter Betrieb
Zusätzliche Einstellungen .................. 8-9
Funktionstest .................................... 10
- Regelfunktion
Manuelle Ventilsteuerung ................. 11
Eksterne Übersteuerung .................. 11
Montage ........................................ 12-14
VI.76.U4.03  Danfoss 8/95
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Danfoss ECL 9310

  • Seite 1: Inhaltsverzeichnis

    - Regler und Fühlertest Haupt-/Folgegeräte ......4 Manuelle Ventilsteuerung ....11 Reglereinstellungen ......5-8 Eksterne Übersteuerung ....11 Benutzereinstellungen ......5 - a) Programmuhr Montage ........12-14 - b) Temperatureinstellungen - c) Funktionsschalter - e) Leuchtdiode VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 2: Systemzeichnungen

    VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 3: Elektrische Diagramme

    *Die Regelsignale der beiden Stellantriebe Sicherheitsthermostaten ST muß die sind verschieden. Der Stellantriebstyp Brücke zwischen Klemme 14 und 15 wird mit Schalter 5 gewählt, siehe demontiert werden. Installateureinstellungen. Leitungsquerschnitt: 0.75-1,5 mm max. Länge: 50 Meter VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 4: Anschluß Von Fühlern Und

    Folgende Fühler müssen an den ECL 9310 angeschlossen werden: Klemme Außentemperaturfühler ESMT 11-12 Vorlauftemperaturfühler ESMA/C/U 10-11 ECL 9310 kann danach die Vorlauftemperatur im Heizkreis in Abhängigheit von der Außentemperatur regeln. Außerdem können folgende Fühler und Fernbedienungseinheiten angeschlossen werden: Klemme Rücklauftemperaturfühler ESMA/C/U Fernbedienungseinheit mit eingebautem Raumtempe- ESMF-3 oder ESMF-10 raturfühler und Übersteuerungsmöglichkeit...
  • Seite 5: Reglereinstellungen

    Test ergeben. Wenn ESMR/F installiert wurde, wird die Raumtemperatur bei 22 °C max. be- grenzt. ESMF kann die 22 °C Heizgrenze um ±3 bzw. ±10 Grad verschieben. Niedrige Vorlauftemperaturen und Heizkörperthermostate sichern den wirtschaftlichsten Heizbetrieb. VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 6: Potentiometer

    Heizsaison niedrigste Außen- temperatur gebraucht Raumtemperatur erreicht werden kann, ist die Heizkennlinienneigung durch Drehen des Potentiometers zu vergrößern. Bei Außentemperaturen über +5 °C wird die Heizkennlinie parallelverschoben (siehe b Seite 5). VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 7 Einstellung gilt, daß das Niveau des reduzierten Betriebes abhängig davon ist Einstellung: AUTO ob ein ESMR/ESMF Raumfühler angeschlossen ist. ESMR/ESMF nicht angeschlossen Die Vorlauftemperatur wird reduziert (Parallelverschiebung) um die eingestellte Temperatur zu erreichen. ESMR/ESMF angeschlossen Kesselanlage (Minischalter 6 = OFF) VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 8: Zusätzliche Einstellungen

    Einstellbereich 30-90 °C. Werkseinstel- lung 60 °C (max. Einstellung). k) Zusätzliche Einstellungen Schalter 3 Im ECL 9310 sind acht Minischalter, die Schnellaufheizung (Vorlauftemperatur- sich hinter dem kleinen Deckel unter der erhöhung) in der ersten Stunde nach Abdeckplatte befinden. Die Minischalter reduziertem Betrieb wählen.
  • Seite 9: Schalter 5

    Die Funktion is nur aktiv, wenn der Regler als Folgeregler abeitet. Kesselanlage mit Mischkreis - min. Rücklaufbegrenzung Schalter Funktion - Pumpenintervallschaltung - Ventilintervallschaltung Ventil schließt bei Fernwärmeanlage Warmwasserbedarf im - max. Rücklaufbegrenzer Hauptregler - Pumpenintervallschaltung Ventil schließt nicht VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 10: Funktionstest

    Ventil schliesst. auch Regelbetrieb und bei Funktionstest eventuelle Fehler in den Fühlern oder dem Regler- und Fühlertest Regler. ECL 9310 kann sowohl Regler als auch Fühler testen. Die Testfunktion wird eingeschaltet, indem Sie den Betriebs- Regelbetrieb Bei Normalbetrieb mit dem Funktions- artenwahlschalter in Stellung drehen.
  • Seite 11: Manuelle Ventilsteuerung

    Das Ventil schliesst sich, Klemme 6 (Rücklauftemperaturfühler) und wenn Sie den Knopf ganz nach links Klemme 7 ( Warmwasserfühler) drehen. Wenn die Drehrichtung des Stellantriebs nicht der Anzeige des Displays entspricht, werden die Klemmen 16 und 17 umgeklemmt. VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 12: Montage

    Der Regler kann auf eine 35 mm DIN- Schiene montiert werden. Der Sockel wird von einer Feder auf der Schiene gehalten, die als Zubehör geliefert wird (Bestell-Nr. 087B3073). Vor der Montage ist die Feder unter den Sockel zu montieren. VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 13 Sicherungs- federn auf der Rückseite zusammen- gepreßt und der Regler aus der Öffnung herausgedrückt wird. Ist die Rückseite des Reglers nicht zugänglich, kann dieser mit Hilfe eines Schraubendrehers aus der Öffnung herausgekippt werden. VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 14 Externe Zeitsteuerung Der Regler kann über ein externes Steuergerät (ECA 9020) das an die BUS- Anschlüsse des Reglers auf der Rück- seite anzuschließen ist, zeit-abhängig geführt werden. Siehe elektrische An- schlüsse. VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 15 VI.76.U4.03  Danfoss 8/95 BC-HM...
  • Seite 16 VI.76.U4.03  Danfoss 8/95 BC-HM...
