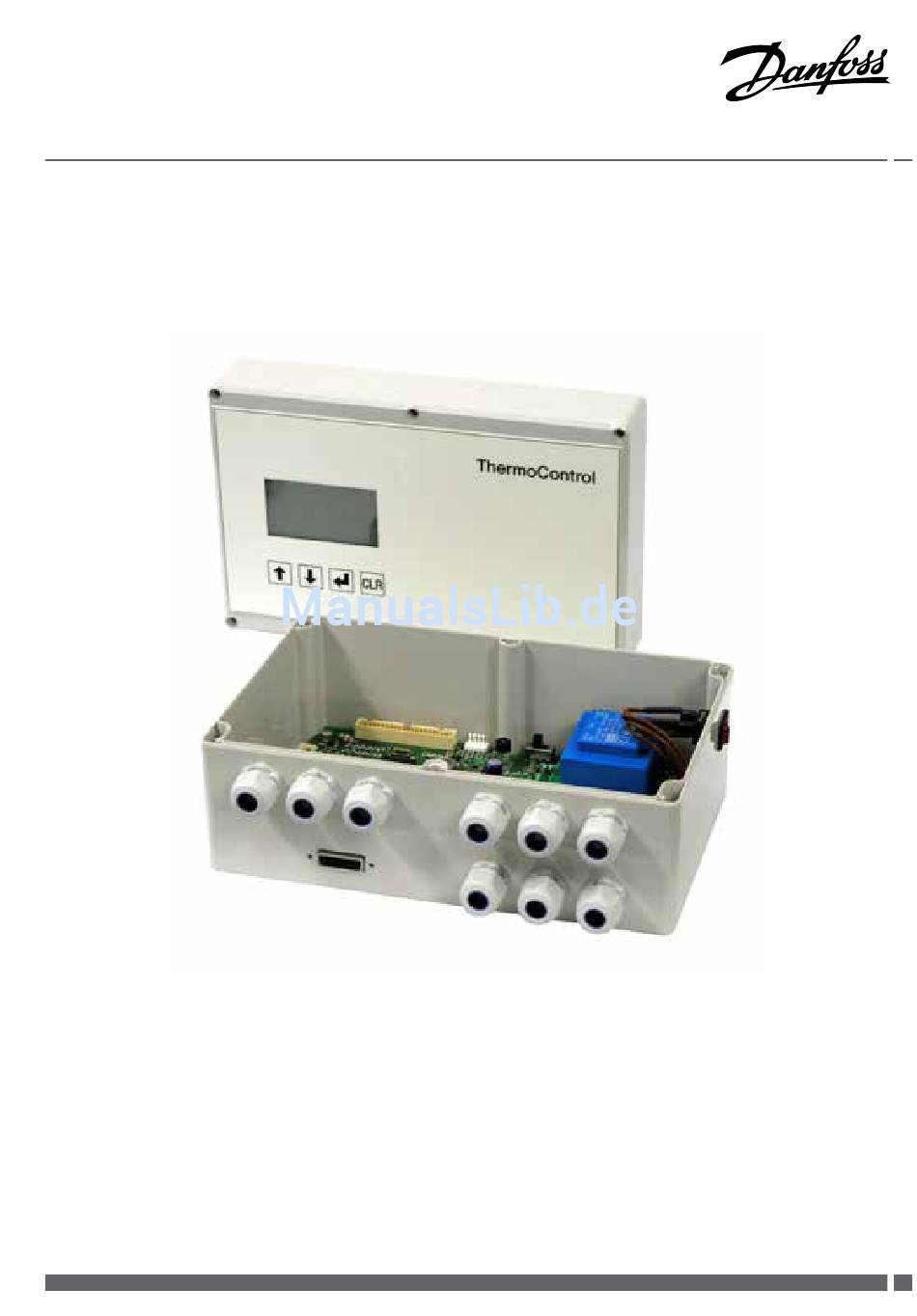

Bedienungsanleitung
ThermoControl - 3
Applikation Speicherladesystem
Achtung!
Vor Beginn aller Arbeiten diese Bedienungs- und zugehörige
Montageanleitung lesen. Vor Inbetriebnahme das Gerät auf
mangelfreien Zustand und technisch einwandfreie Funktion kontrollieren.
Die Bedienungsanleitung immer griffbereit am Gerät aufbewahren.
Original Bedienungsanleitung
1
Danfoss District Energy
VI.GU.Y2.03
DEN - SMT / PL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ThermoControl-3

Inhaltszusammenfassung für Danfoss ThermoControl-3

  • Seite 1 Vor Beginn aller Arbeiten diese Bedienungs- und zugehörige Montageanleitung lesen. Vor Inbetriebnahme das Gerät auf mangelfreien Zustand und technisch einwandfreie Funktion kontrollieren. Die Bedienungsanleitung immer griffbereit am Gerät aufbewahren. Original Bedienungsanleitung Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 2: Inhaltsverzeichnis

    9.1.2 Inverses PWM-Steuersignal ................................20 9.1.3 0 –10V Steuersignal ....................................21 10. Drehzahlbereiche der Umwälzpumpen ..............................22 11. Standardwerte ..........................................24 12. Fehlerbehandlung ........................................26 13. Funktionsstörungen ........................................28 Notizen ................................................30 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 3: Sicherheitshinweise

    Nach Ende des Gebrauchs ist dieses über die örtlichen Sammelstellen der Rohstoffverwertung zuzuführen. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Anlage zu beachten sind. Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 4: Allgemeine Informationen

    ThermoControl - 3 Allgemeine Informationen Diese Bedienungsanleitung beschreibt die Bedienung Diese Bedienungsanleitung des Trinkwasserreglers und Funktion des elektronischen Trinkwasserreglers ThermoControl-3 bezieht sich auf die Speicher- ThermoControl-3. Ergänzend ist die zugehörige Mon- ladesysteme tageanleitung hinzuzuziehen. • ThermoDual®-S Die Einhaltung aller angegebenen Sicherheitshinweise •...

  • Seite 5: Thermodual A", Heizungsseitig Regelventil Ohne/Mit Notstellfunktion

    Bedienungsanleitung ThermoControl - 3 4.1 „ThermoDual a“, heizungsseitig Regelventil ohne/mit Notstellfunktion Zugehörige Elektroanschlusspläne siehe Kap. 5.1 bzw. 5.2 Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 6: Thermodual B", Heizungsseitig Mit Umwälzpumpe

    Bedienungsanleitung ThermoControl - 3 4.2 „ThermoDual b“, heizungsseitig mit Umwälzpumpe Zugehöriger Elektroanschlussplan siehe Kap. 5.3 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 7: Thermodual C", Heizungsseitig Mit Umwälzpumpe Und Mischventil

    Bedienungsanleitung ThermoControl - 3 4.3 „ThermoDual c“, heizungsseitig mit Umwälzpumpe und Mischventil Zugehöriger Elektroanschlussplan siehe Kap. 5.4 Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 8: Elektroanschlusspläne

    Bedienungsanleitung ThermoControl - 3 Elektroanschlusspläne 5.1 „ThermoDual a“, heizungsseitig Regelventil ohne Notstellfunktion BN = brown (braun) BK = black (schwarz) BU = blue (blau) DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 9: Thermodual A", Heizungsseitig Regelventil Mit Notstellfunktion

    Bedienungsanleitung ThermoControl - 3 5.2 „ThermoDual a“, heizungsseitig Regelventil mit Notstellfunktion BN = brown (braun) BK = black (schwarz) BU = blue (blau) Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 10: Thermodual B", Heizungsseitig Mit Umwälzpumpe

    Bedienungsanleitung ThermoControl - 3 5.3 „ThermoDual b“, heizungsseitig mit Umwälzpumpe BN = brown (braun) BK = black (schwarz) BU = blue (blau) 10 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 11: Thermodual C", Heizungsseitig Mit Umwälzpumpe Und Mischventil

    Bedienungsanleitung ThermoControl - 3 5.4 „ThermoDual c“, heizungsseitig mit Umwälzpumpe und Mischventil BN = brown (braun) BK = black (schwarz) BU = blue (blau) Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 12: Funktionsbeschreibung

    Bedienungsanleitung ThermoControl - 3 Funktionsbeschreibung 6.1 Allgemein 6.3 Zirkulation Das Regelgerät „ThermoControl-3“ führt alle relevanten Die Zirkulationstemperatur wird von dem Fühler „FZW“ Regelungs- und Steuerungsfunktionen aus, die für den erfasst und bei Sollwertabweichungen mittels Änderung einwandfreien Betrieb eines Speicherladesystems nötig des Zirkulationsvolumenstroms durch die Zirkulations- sind.

  • Seite 13: Grundlegende Bedienung

    Montageanleitung, Kap. 4. / Pos. (3), (4), (5) und (6)) auf tung, Kap. 4. / Pos. (1)) wird der Regler eingeschaltet. dem Frontdeckel des Reglers ThermoControl-3 können Es erfolgt ein Selbsttest, gefolgt von der Displayanzeige Informationen abgefragt, Eingaben getätigt und “Hauptmenü”.

  • Seite 14: Funktionen Und Einstellungen / Hauptmenü

    Durch das Lesen und Schließen der Meldung wird das „!“ aus der Meldezeile entfernt. 8.1.3 Info (Menüebene 1.3) Zeigt den eingestellten Anlagentyp und die aktuelle Software-Version des Reglers an. 14 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 15: Einstellungen (Menüebene 2)

    Benennung der Startzeit zu aktivieren • Extern: Die Desinfektion wird über einen ex- ternen potentialfreien Kontakt (überge- ordnete MSR, Schlüsselschalter etc.) akti- viert bzw. deaktiviert. (s. Montageanleitung, Abschnitt Klemmenbelegung / „exDi“) Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 16: Parameter 1 (Menüebene 2.3)

    • bis: „Uhrzeit“ - bis zu der die Zirkulationspumpe • PSL aus: wird in der Zeit des Pumpennachlaufs der abgeschaltet bleibt Sollwert am Fühlerwert FSL um den einstell- bare Temperaturwert unterschritten, wird die Pumpe abgeschaltet 16 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 17: Rlt-Begrenzer (Menüebene 2.7)

    • Datum: Eingabe des aktuellen Datums im Fomat „dd:mm:yy“, der Regler ermittelt hieraus den entsprechenden Wochentag • übernehmen: bestätigt die zuvor getätigte Eingabe von Uhrzeit und/oder Datum HINWEIS: Die Umstellung auf Sommer- bzw. Winterzeit erfolgt automatisch. Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 18: Pin Eingabe

    („TR“ 0=Aus / 1=An) und angeschlossene Pumpen und deren Aktivierung. Nach dem Verlassen des Systemtests wechselt der Regler in den zuvor ausgewählten Anlagentyp zurück. Die in der Menüebene Systemtest veränderten Werte werden beim Verlassen nicht übernommen. 18 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...

  • Seite 19: Meldungen Lösch. (Menüebene 3.4)

    Sensoren, setzen zusätzlich den Störausgang STM (Kategorie 3). In Kap. 12 sind alle Meldungsnummern, die Ereignisse, die entsprechenden Standardkategorien und die obligatorischen Reaktionen des Reglers aufgeführt. Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 20: Inbetriebnahme

    Regelvariante. Nach Auswahl des Anlagentyps erfolgt ein Kap. 8.2.3) der Wert ZIRK ERH auf „Ein“ einzustellen. 9.1 Auswahl Pumpensignal Die Pumpen der von Danfoss gelieferten Standard- Ladesysteme sind für Netzspannung 230V und Ansteu- erung durch das PWM-Steuersignal (Pulsweitenmodula- tion) ausgeführt.

  • Seite 21: -10V Steuersignal

    Einstellung zu wählen, welche die Verarbeitung des 0-10V-Signals erlaubt. 0-10V Steuersignal Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V Ansteuerung (z.B. Grundfos MAGNA3) Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V Ansteuerung (z.B. Grundfos MAGNA mit GeniBus-Modul) Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 22: Drehzahlbereiche Der Umwälzpumpen

    Bedienungsanleitung ThermoControl - 3 10. Drehzahlbereiche der Umwälzpumpen Die Regelung ThermoControl-3 steuert die Um- Die Richtwerte in den Tabellen stellen die Basis für die wälzpumpen leistungsabhängig über das jeweilige Erstinbetriebnahme der Systeme dar. In Abhängigkeit Steuersignal an. Um das Regelverhalten weiter zu opti- der jeweiligen Pumpen- und Rohrnetzkennlinie ist mieren, sollte der Drehzahlbereich jeder Umwälzpumpe...
  • Seite 23 25-100 PWM einstellbar 350 *) 420 *) MAGNA GEO nicht 32-100 PWM einstellbar 455 *) *) Werte gelten für das Speicherlademodul ThermoDual-CM Der ermittelte Volumenstrom basiert auf einer Temperaturspreizung von 45 K Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 24: Standardwerte

    PZW Opt Min. Min. / regeln PZW Min 5 .. 100% PZW Max 100% 5 .. 100% ZIRK ERH Ein / Aus HZG VL 5 min 0 .. 240 min 24 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...
  • Seite 25 Ja / Nein 22:00 05:00 RLT-Begrenzer Aktiv Nein Ja / Nein Temperatur 65.0°C 40 .. 100°C Anzeige Licht 10 .. 120s Menü 1 .. 30 min Systemwartung Zugangs PIN 0000 0000 .. 9999 Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 26: Fehlerbehandlung

    Ladung mehr Desinfektion × Desinfektion × Desinfektion nicht erfolgreich Regelbetrieb wird eingestellt TR ausgelöst × PZW auf Max FSL 5 min > Regelbetrieb wird eingestellt × Soll +10K PZW auf Max 26 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...
  • Seite 27 Pumpen aus bzw. Ventil zufahren auch keine Speicherladung mehr zulassen während der Speicherladung geht die PZW abhängig von der Einstellung „PZW Opt“ auf Min; siehe auch Menüebene 2.3 nur wenn der entsprechende Fühler bzw. die Funktion aktiviert ist Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 28: Funktionsstörungen

    Sprechen Sie Anlage falsch - Anlage erweitern / unsere Fach- dimensioniert vergrößern berater an - Dimensionierung prüfen Sprechen Sie Anlage wird überzapft - Anlage erweitern / unsere Fach- vergrößern berater an 28 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...
  • Seite 29 - Regelverstärkung siehe Bedienungs- falsche Reglereinstellung(en) konstant - Nachstellzeit anleitung - Ventillaufzeit schwankende Trinkwas- Betriebsbedingungen, wie serversorgung, schwank- Druck, Menge, Wärme- oder Verbrühungsgefahr! ender Primärdifferenzdruck, Differenzdruck herstellen, Medienversorger schwankende Heizwasser- absichern menge Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...

  • Seite 30: Notizen

    Bedienungsanleitung ThermoControl - 3 Notizen 30 DEN - SMT / PL VI.GU.Y2.03 Danfoss District Energy...
  • Seite 31 Bedienungsanleitung ThermoControl - 3 Notizen Danfoss District Energy VI.GU.Y2.03 DEN - SMT / PL...
  • Seite 32 Tel.: +43 2236 5040-0 Fax: +49 69 8902466-430 atscservice@danfoss.com service-hh@danfoss.com Service-Hotline: 0180 3212686* *9 Ct/Minute aus dem deutschen Festnetz, Preise aus dem Mobilfunknetz können abweichen Mo.-Do. 17:00-22:00 Uhr, Fr. 15:00-22:00 Uhr, Wochenende/ Feiertage 08:00-22:00 Uhr VI.GU.Y2.03 Produced by Danfoss A/S © 10/2014...
