Logische Wortbefehle
Beispiel
Merker

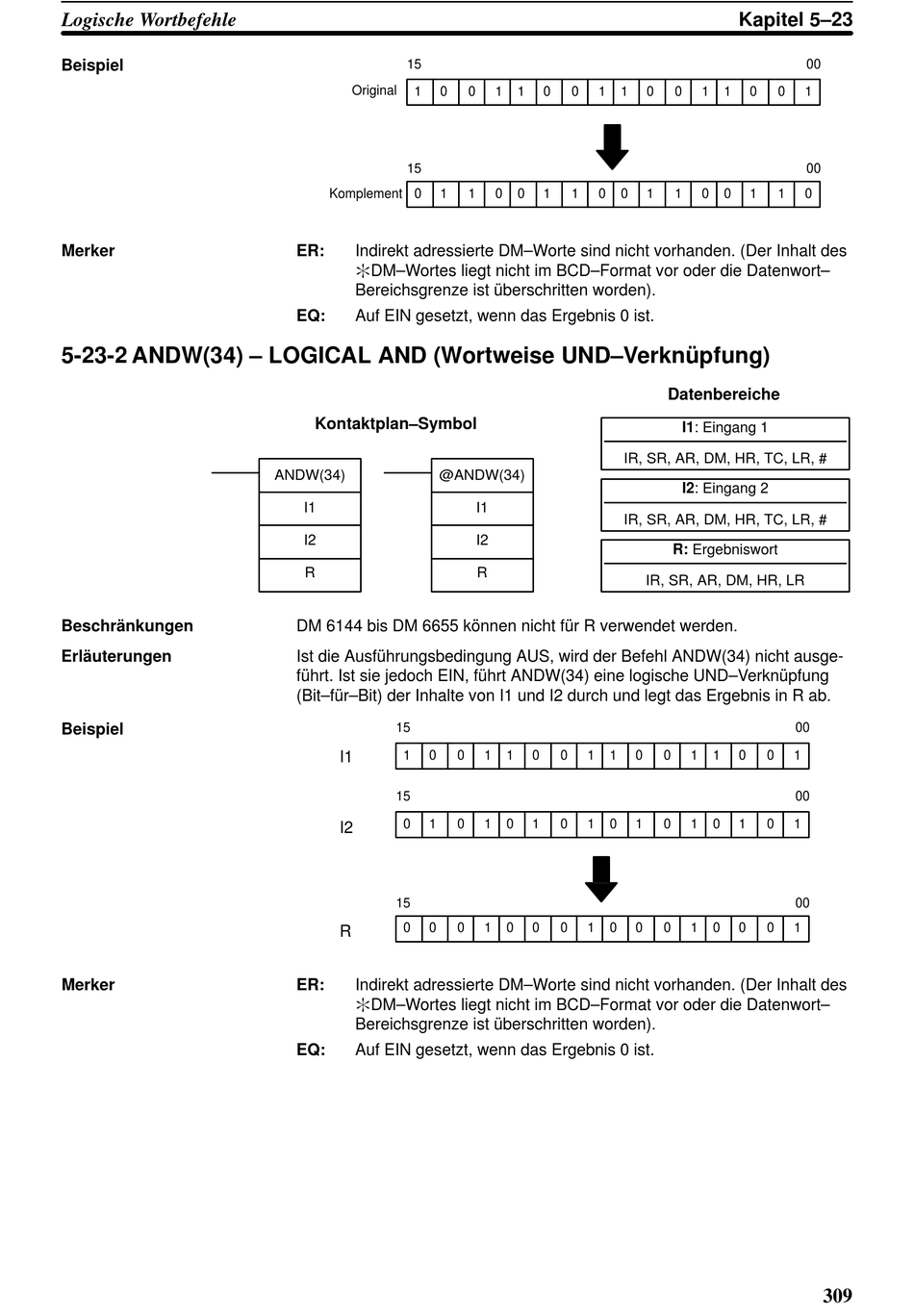

5-23-2 ANDW(34) – LOGICAL AND (Wortweise UND–Verknüpfung)
Beschränkungen
Erläuterungen
Beispiel
Merker
15
Original
1 0
15
Komplement 0 1
ER: Indirekt adressierte DM–Worte sind nicht vorhanden. (Der Inhalt des
:DM–Wortes liegt nicht im BCD–Format vor oder die Datenwort–
Bereichsgrenze ist überschritten worden).
EQ: Auf EIN gesetzt, wenn das Ergebnis 0 ist.
Kontaktplan–Symbol
ANDW(34) @ANDW(34)
I1
I2
R
DM 6144 bis DM 6655 können nicht für R verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl ANDW(34) nicht ausge-
führt. Ist sie jedoch EIN, führt ANDW(34) eine logische UND–Verknüpfung
(Bit–für–Bit) der Inhalte von I1 und I2 durch und legt das Ergebnis in R ab.
15
1 0
I1
15
0 1
I2
15
0 0
R
ER: Indirekt adressierte DM–Worte sind nicht vorhanden. (Der Inhalt des
:DM–Wortes liegt nicht im BCD–Format vor oder die Datenwort–
Bereichsgrenze ist überschritten worden).
EQ: Auf EIN gesetzt, wenn das Ergebnis 0 ist.
0 1 1 0 0 1 1
1 0 0 1 1 0 0
IR, SR, AR, DM, HR, TC, LR, #
I1
IR, SR, AR, DM, HR, TC, LR, #
I2
R
0 1 1 0 0 1 1
0 1 0 1 0 1 0
0 1 0 0 0 1 0
Kapitel 5–23
00
0 0 1 1 0 0 1
00
1 1 0 0 1 1 0
Datenbereiche
I1: Eingang 1
I2: Eingang 2
R: Ergebniswort
IR, SR, AR, DM, HR, LR
00
0 0 1 1 0 0 1
00
1 0 1 0 1 0 1
00
0 0 1 0 0 0 1
309
