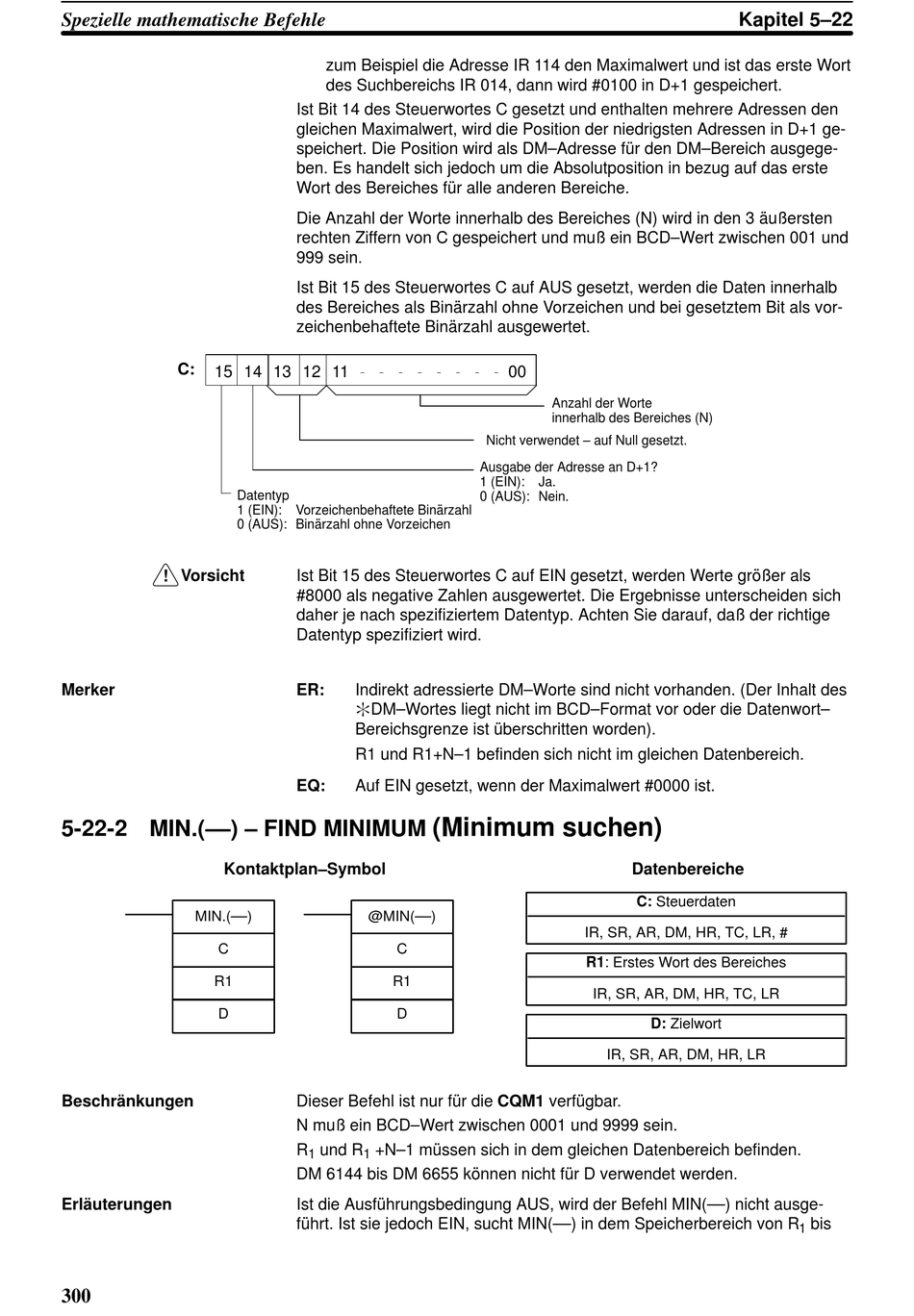

Omron SYSMAC CQM1 Bedienerhandbuch Seite 310

Spezielle mathematische Befehle
C:
15 14 13 12 11
Vorsicht
!
Merker
5-22-2 MIN.(––) – FIND MINIMUM
Kontaktplan–Symbol
MIN.(––)
C
R1
D
Beschränkungen
Erläuterungen
300
zum Beispiel die Adresse IR 114 den Maximalwert und ist das erste Wort
des Suchbereichs IR 014, dann wird #0100 in D+1 gespeichert.
Ist Bit 14 des Steuerwortes C gesetzt und enthalten mehrere Adressen den
gleichen Maximalwert, wird die Position der niedrigsten Adressen in D+1 ge-
speichert. Die Position wird als DM–Adresse für den DM–Bereich ausgege-
ben. Es handelt sich jedoch um die Absolutposition in bezug auf das erste
Wort des Bereiches für alle anderen Bereiche.
Die Anzahl der Worte innerhalb des Bereiches (N) wird in den 3 äußersten
rechten Ziffern von C gespeichert und muß ein BCD–Wert zwischen 001 und
999 sein.
Ist Bit 15 des Steuerwortes C auf AUS gesetzt, werden die Daten innerhalb
des Bereiches als Binärzahl ohne Vorzeichen und bei gesetztem Bit als vor-
zeichenbehaftete Binärzahl ausgewertet.
Datentyp
1 (EIN): Vorzeichenbehaftete Binärzahl
0 (AUS): Binärzahl ohne Vorzeichen
Ist Bit 15 des Steuerwortes C auf EIN gesetzt, werden Werte größer als
#8000 als negative Zahlen ausgewertet. Die Ergebnisse unterscheiden sich
daher je nach spezifiziertem Datentyp. Achten Sie darauf, daß der richtige
Datentyp spezifiziert wird.
ER: Indirekt adressierte DM–Worte sind nicht vorhanden. (Der Inhalt des
:DM–Wortes liegt nicht im BCD–Format vor oder die Datenwort–
Bereichsgrenze ist überschritten worden).
R1 und R1+N–1 befinden sich nicht im gleichen Datenbereich.
EQ: Auf EIN gesetzt, wenn der Maximalwert #0000 ist.
@MIN(––)
C
R1
D
Dieser Befehl ist nur für die CQM1 verfügbar.
N muß ein BCD–Wert zwischen 0001 und 9999 sein.
R und R +N–1 müssen sich in dem gleichen Datenbereich befinden.
1 1
DM 6144 bis DM 6655 können nicht für D verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl MIN(––) nicht ausge-
führt. Ist sie jedoch EIN, sucht MIN(––) in dem Speicherbereich von R
00
Anzahl der Worte
innerhalb des Bereiches (N)
Nicht verwendet – auf Null gesetzt.
Ausgabe der Adresse an D+1?
1 (EIN): Ja.
0 (AUS): Nein.
(Minimum suchen)
IR, SR, AR, DM, HR, TC, LR, #
R1: Erstes Wort des Bereiches
IR, SR, AR, DM, HR, TC, LR
Kapitel 5–22
Datenbereiche
C: Steuerdaten
D: Zielwort
IR, SR, AR, DM, HR, LR
bis
