Kommunikations–Befehle
Hinweis
Host–Link–Betriebsart
RS-232C–Betriebsart
Steuerwort
Funktionsweise von TXD(48) ist von der Betriebsart (Host–Link bzw.
R–232C) abhängig. Daher werden diese einzeln beschrieben.
Für weitere Informationen siehe Kaptiel 1–8 Kommunikationsfunktionen.
Der Merker AR 0805 wird gesetzt, wenn die CQM1 Daten über die
RS–232C–Schnittstelle übertragen kann. Ist AR 0813 gesetzt, kann die
CQM1 Daten über die Peripheriegeräte–Schnittstelle übertragen.
N muß ein BCD–Wert zwischen #0000 bis #0061 (d.h. bis zu 122 Bytes im
ASCII–Format). Der Wert des Steuerwortes bestimmt die Schnittstelle, über
die Daten ausgegeben werden (siehe folgende Abbildung).
Stellen: 3 2 1 0
Die spezifizierte Byteanzahl wird aus S bis S+(N/2)–1 gelesen und über die
spezifizierte Schnittstelle übertragen. Die Bytes der nachfolgend dargestell-
ten Quelldaten werden in der Reihenfolge 12345678... übertragen.

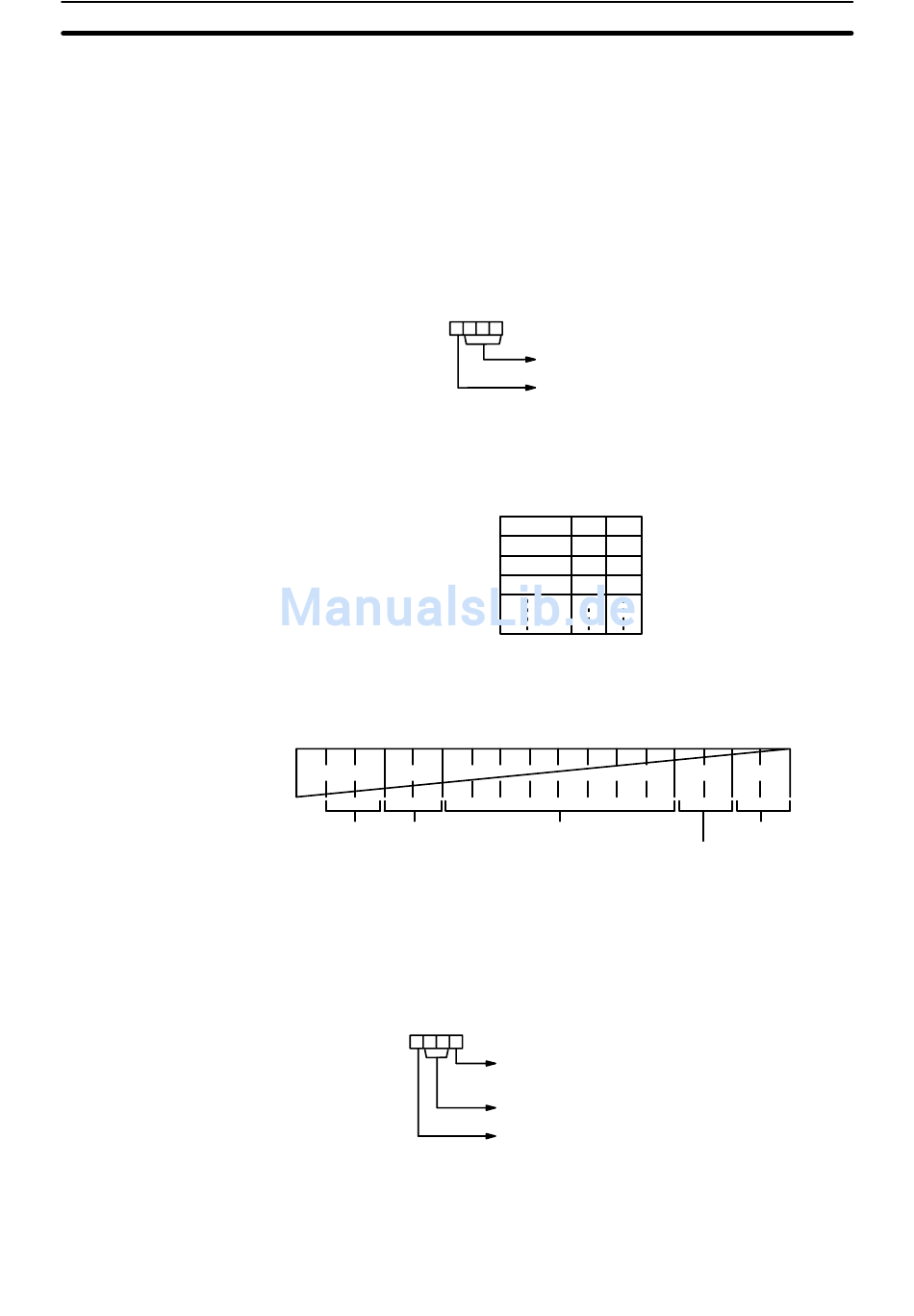

Die folgende Abbildung zeigt das Format des von der CQM1 gesendeten
Host–Link–Befehls (TXD). Vorzeichen und Suffixe, wie z.B. Knotenpunkt–
Nummern, Header und Rahmenprüfsumme, werden von der CQM1 automa-
tisch generiert.
@ X X X X X
Stations– Header Daten (max. 122 ASCII–Zeichen)
Nummer Code
N muß ein BCD–Wert zwischen #0000 und #0256 sein. Der Wert des Steuer-
wortes bestimmt die Schnittstelle, über die Daten ausgegeben, sowie die
Reihenfolge, in der die Daten übertragen werden.
Der Wert des Steuerwortes bestimmt die Schnittstelle, von der die Daten ge-
lesen sowie die Reihenfolge, in der die Daten in den Speicher übertragen
werden.
Stellen: 3 2 1 0
Die spezifizierte Byteanzahl wird aus den Worten S bis S+(NP2)–1 gelesen
und über die spezifizierte Schnittstelle übertragen.
Nicht verwendet (auf 000 gesetzt).
0: Spezifiziert RS-232C–Schnittstelle.
1: Spezifiziert die Peripherie–Schnittstelle.
MSB LSB
S 1 2
S+1 3 4
S+2 5 6
S+3 7 8
X .........
Rahmenprüfsumme
Byte−Reihenfolge 0: Höherwertige Bytes zuerst
1: Niederwertige Bytes zuerst
Nicht verwendet (auf 00 gesetzt).
Schnittstelle 0: Spezifiziert RS−232C−Schnittstelle
1: Spezifiziert Peripherie−Schnittstelle
Kapitel 5-27
∗
X X X
CR
Abschluß–
zeichen
345
