1-8-1 CQM1 SPS–Setup
Hinweis
1:1 Links
Hinweis
88
Die SPS–Setup–Parameter in DM 6645 bis DM 6654 werden zur Einstellung
der Kommunikationsschnittstellen verwendet. Die Parameter für die
RS–232C–Schnittstelle in DM 6645 bis DM 6649 können über Menüfunktio-
nen unter SYSWIN gesetzt werden.
Ist Pin 5 des DIP–Schalters der CQM1 auf EIN gesetzt, werden die Kommu-
nikations–Parameter des SPS–Setup ignoriert und die folgenden Parameter
verwendet.
Betriebsart:
Knotenpunktnummer:
Startbits:
Datenlänge:
Stopbits:
Parität:
Baudrate:
Übertragungsverzögerung:
Die obigen Einstellung betreffen die ab Juli 1995 hergestellten CPU–Bau-
gruppen (Herstellungsnummer **75 für Juli 1995). Für die vor Juli 1995 her-
gestellten CPU–Baugruppen (Herstellernummer **65 für Juni 1995), wird nur
1 Stopbit gesetzt und die Baudrate beträgt 2400 Baud.
Die Einstellungen in DM 6645 und DM 6650 bestimmen die im folgenden

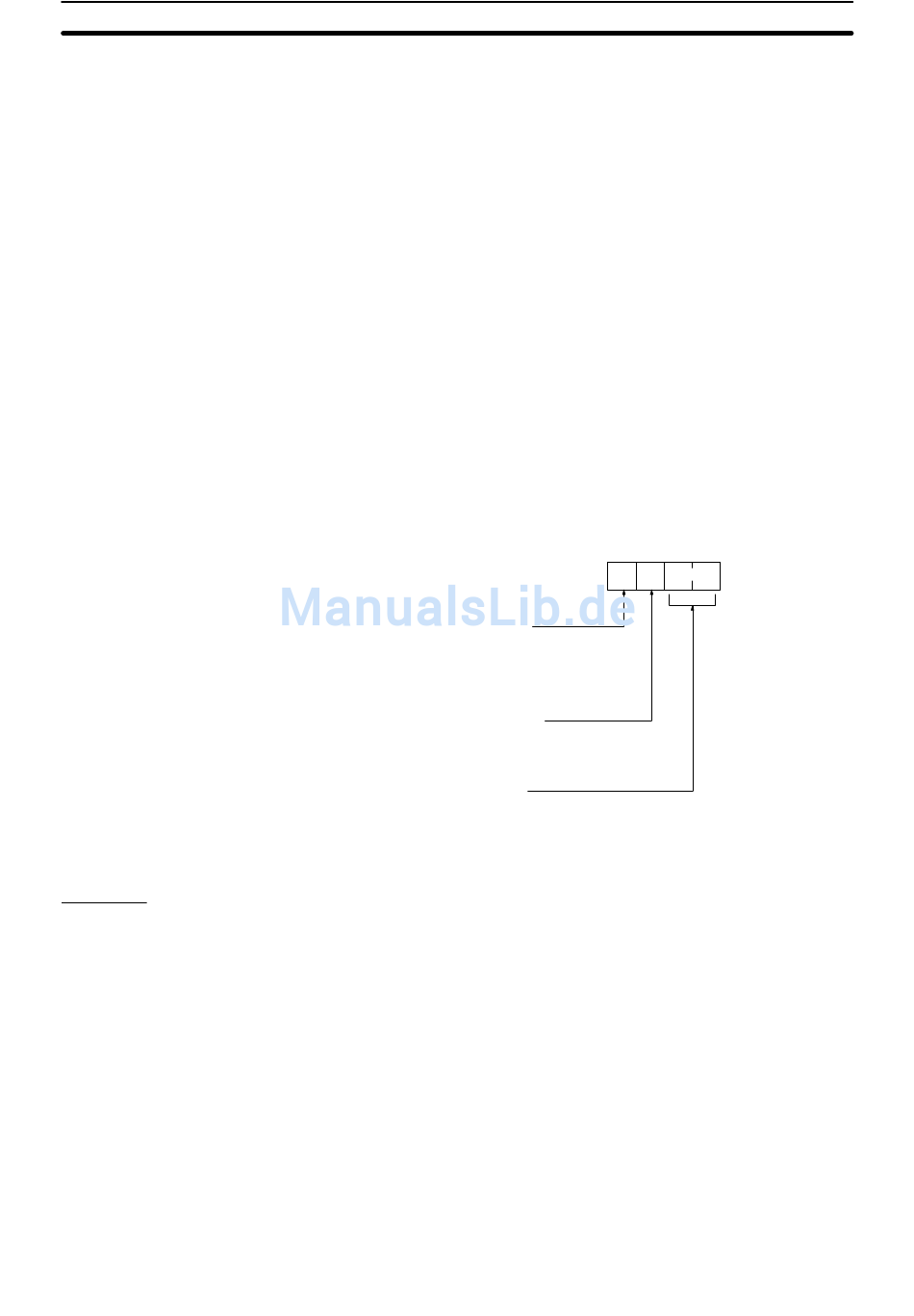

Diagramm gezeigten Haupt-Kommunikationsparameter.
DM 6645: RS-232C-Schnittstelle
DM 6650: Peripherie-Schnittstelle
Kommunikations-Betriebsart
0: Host-Link
1: Aktive Schnittstelle (RS-232C)
2: 1:1-Link-Slave
3: 1:1-Link-Master
Worte für 1:1-Kommunikation
0: LR 00 bis LR 63
1: LR 00 bis LR 31
2: LR 00 bis LR 16
Schnittstellen-Einstellungen
00: Standard-Kommunikationsbedingungen
01: Wie Einstellung in DM 6646, DM 6651
Vorgabe: Host-Link-Protokoll unter Verwendung der Standardparameter
Die einzigen für einen 1:1-Link erforderlichen Einstellungen sind die Kommu-
nikations-Betriebsart und die Kommunikations-Worte. Stellen sie die Kommu-
nikations-Betriebsart für eine der SPS auf 1:1-Master und für die andere auf
1:1-Slave und anschließend die Kommunikations-Worte in der SPS ein, die
als Master bestimmt werden. Bits 08 bis 11 gelten nur für den Master in
1:1-Link.
Der 1:1-Link ist nur für die RS-232C-Schnittstelle und nicht für die Peripherie-
Schnittstelle möglich.
Host–Link
00
1 Bit
7 Bits
2 Bits
Gerade
9.600 Baud
Keine
Bit
15 0
