Kommunikationsfunktionen
SPS–Setup–Einstellungen
Wort Bit
DM 6650 00 bis 07 Schnittstellen–Einstellungen1
00: Standard (1 Startbit, 7–Bit Daten, gerade Parität, 2 Stopbits, 9.600 BPS)
01: Einstellungen in 6651 DM
08 bis 11 Link–Bereich für eine 1:1–SPS–Link über eine Peripherie–Schnittstelle
0: LR 00 bis LR 15
12 bis 15 Kommunikations–Betriebsart1
0: Host–Link
2: 1:1–SPS–Link (Slave)
3: 1:1– SPS–Link (Master)
4: NT–Link
Hinweis
1-8-10 SRM1 1:1–Link–Kommunikation
1:1–SRM1–Links
Daten
schreiben
Daten le-
sen
Einschränkungen eines
1:1–Links bei SRM1
Nachfolgend sind die Setup–Einstellungen für die NT–Link–Kommunikation
dargestellt.
1. Wird eine falsche Einstellung verwendet, tritt ein geringfügiger Fehler
auf. AR 1302 wird auf EIN gesetzt und die Grundeinstellung (0 oder 00)
wird verwendet.
2. Weitere Informationen über die NT–Link–Einstellungen einer anderen
OMRON–SPS siehe Technisches Handbuch dieser SPS.
Bei der 1:1–Link–Kommunikation wird eine SRM1 mit einer anderen
CPM1/CPM1A, einer CQM1 oder einer C200HS über einen RS–232C–Adap-
ter und RS–232C–Kabel verbunden. Eine der SPS dient als Master und die
andere als Slave. Die 1:1–Link kann bis zu 256 Bits (LR 0000 bis LR 1515) in
den zwei SPS verbinden.

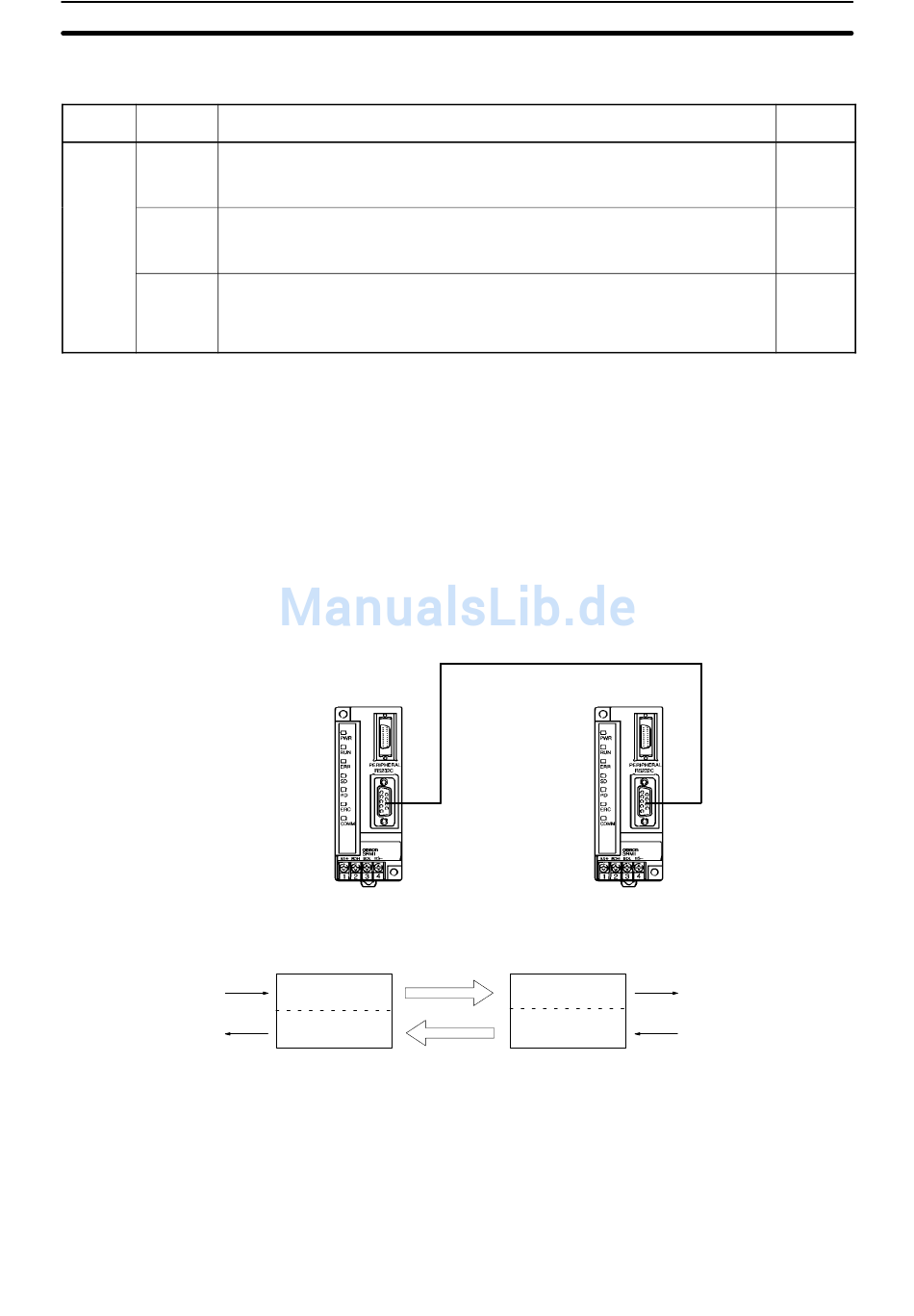

Das folgende Diagramm zeigt eine 1:1–Link zwischen zwei SRM1.
SRM1
Die für die 1:1–Link–Kommunikation verwendeten Worte sind nachfolgend
aufgeführt.
Master
LR00
Schreibbereich
LR07
LR08
Lesebereich
LR15
Für die 1:1–Link–Kommunikation stehen bei der SRM1 16 Worte (LR00 bis
LR15) zur Verfügung. Verwenden Sie also nur diese16 Worte in der CQM1
oder C200HS bei der 1:1–Kommunikation mit einer SRM1. Die Bereiche
LR16 bis LR63 sind in Kombination mit der SRM1 nicht zulässig.
Funktion
RS–232C–Schnittstelle
Slave
Lesebereich
Schreibbereich
Kapitel 1–8
SRM1
RS–232C–Schnittstelle
LR00
Daten
lesen
LR07
LR08
Daten
schreiben
LR15
Einstel-
lung
00
(Jeder
Wert ist zu-
lässig)
0
(Jeder
Wert ist zu-
lässig)
4
