Konvertierungsbefehle
Merker

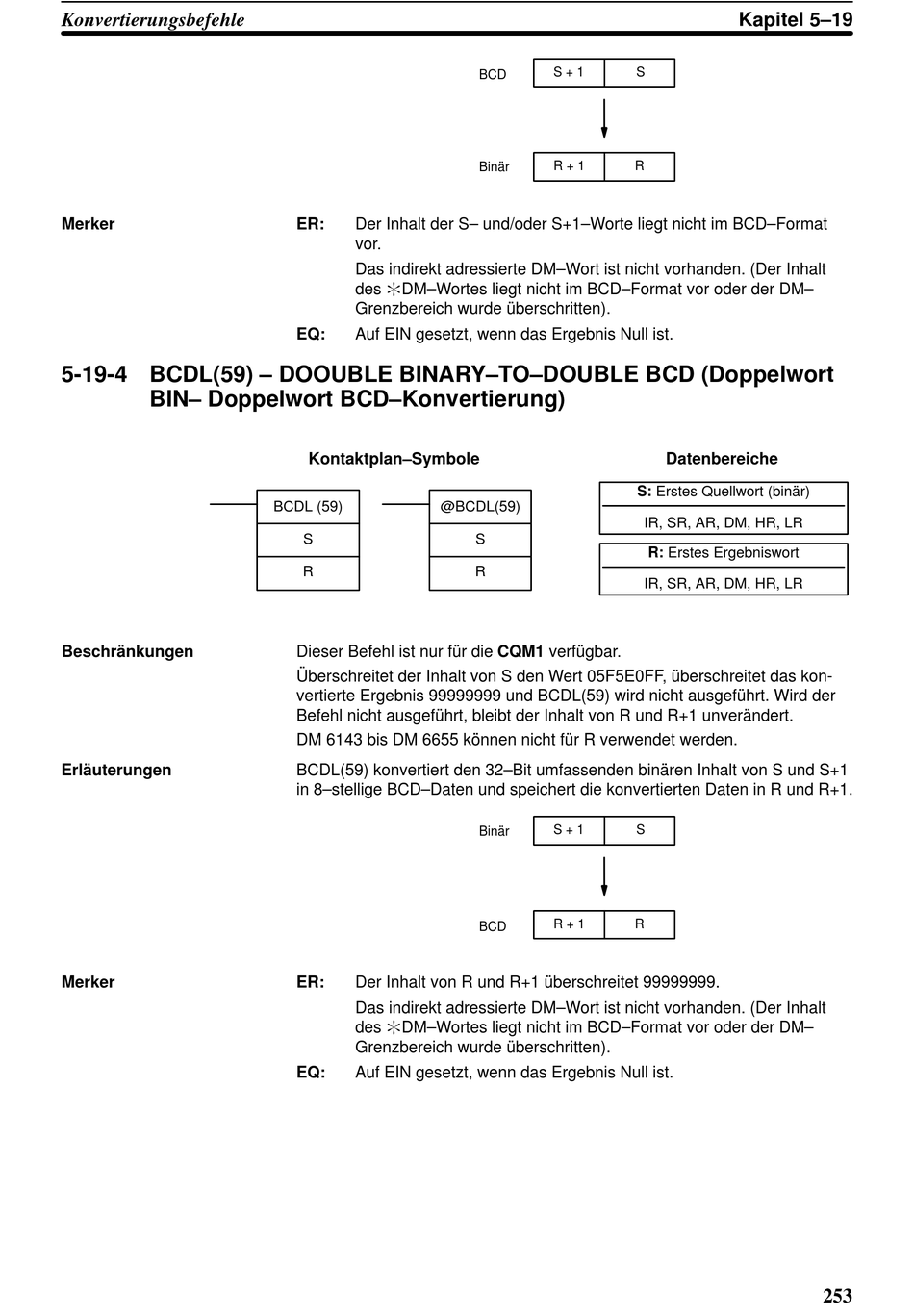

5-19-4 BCDL(59) – DOOUBLE BINARY–TO–DOUBLE BCD (Doppelwort
BIN– Doppelwort BCD–Konvertierung)
Beschränkungen
Erläuterungen
Merker
ER: Der Inhalt der S– und/oder S+1–Worte liegt nicht im BCD–Format
vor.
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
EQ: Auf EIN gesetzt, wenn das Ergebnis Null ist.
Kontaktplan–Symbole
BCDL (59) @BCDL(59)
S
R
Dieser Befehl ist nur für die CQM1 verfügbar.
Überschreitet der Inhalt von S den Wert 05F5E0FF, überschreitet das kon-
vertierte Ergebnis 99999999 und BCDL(59) wird nicht ausgeführt. Wird der
Befehl nicht ausgeführt, bleibt der Inhalt von R und R+1 unverändert.
DM 6143 bis DM 6655 können nicht für R verwendet werden.
BCDL(59) konvertiert den 32–Bit umfassenden binären Inhalt von S und S+1
in 8–stellige BCD–Daten und speichert die konvertierten Daten in R und R+1.
ER: Der Inhalt von R und R+1 überschreitet 99999999.
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
EQ: Auf EIN gesetzt, wenn das Ergebnis Null ist.
S + 1 S
BCD
R + 1 R
Binär
S: Erstes Quellwort (binär)
IR, SR, AR, DM, HR, LR
S
R: Erstes Ergebniswort
R
IR, SR, AR, DM, HR, LR
S + 1 S
Binär
R + 1 R
BCD
Kapitel 5–19
Datenbereiche
253
