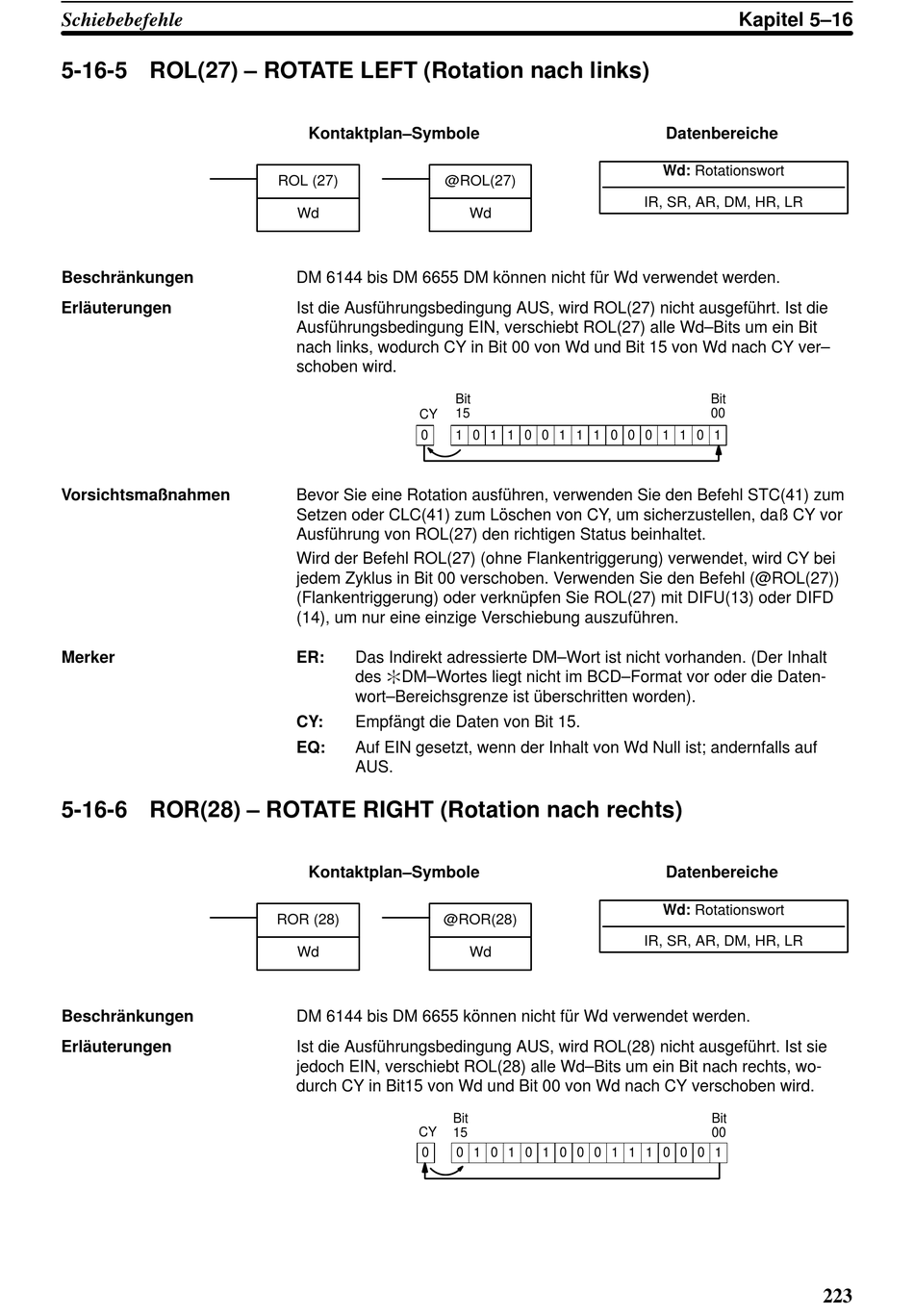

5-16-5 ROL(27) – ROTATE LEFT (Rotation nach links)
Beschränkungen
Erläuterungen
Vorsichtsmaßnahmen
Merker
5-16-6 ROR(28) – ROTATE RIGHT (Rotation nach rechts)
Beschränkungen
Erläuterungen
Kontaktplan–Symbole
ROL (27) @ROL(27)
Wd
DM 6144 bis DM 6655 DM können nicht für Wd verwendet werden.
Ist die Ausführungsbedingung AUS, wird ROL(27) nicht ausgeführt. Ist die
Ausführungsbedingung EIN, verschiebt ROL(27) alle Wd–Bits um ein Bit
nach links, wodurch CY in Bit 00 von Wd und Bit 15 von Wd nach CY ver–
schoben wird.
CY
0
Bevor Sie eine Rotation ausführen, verwenden Sie den Befehl STC(41) zum
Setzen oder CLC(41) zum Löschen von CY, um sicherzustellen, daß CY vor
Ausführung von ROL(27) den richtigen Status beinhaltet.
Wird der Befehl ROL(27) (ohne Flankentriggerung) verwendet, wird CY bei
jedem Zyklus in Bit 00 verschoben. Verwenden Sie den Befehl (@ROL(27))
(Flankentriggerung) oder verknüpfen Sie ROL(27) mit DIFU(13) oder DIFD
(14), um nur eine einzige Verschiebung auszuführen.
ER: Das Indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder die Daten-
wort–Bereichsgrenze ist überschritten worden).
CY: Empfängt die Daten von Bit 15.
EQ: Auf EIN gesetzt, wenn der Inhalt von Wd Null ist; andernfalls auf
AUS.
Kontaktplan–Symbole
ROR (28) @ROR(28)
Wd
DM 6144 bis DM 6655 können nicht für Wd verwendet werden.
Ist die Ausführungsbedingung AUS, wird ROL(28) nicht ausgeführt. Ist sie
jedoch EIN, verschiebt ROL(28) alle Wd–Bits um ein Bit nach rechts, wo-
durch CY in Bit15 von Wd und Bit 00 von Wd nach CY verschoben wird.
CY
0
Wd
Bit
15
1 0 1 1 0 0 1 1 1 0 0 0 1 1 0 1
Wd
Bit
15
0 1 0 1 0 1 0 0 0 1 1 1 0 0 0 1
