Binäre Rechenbefehle

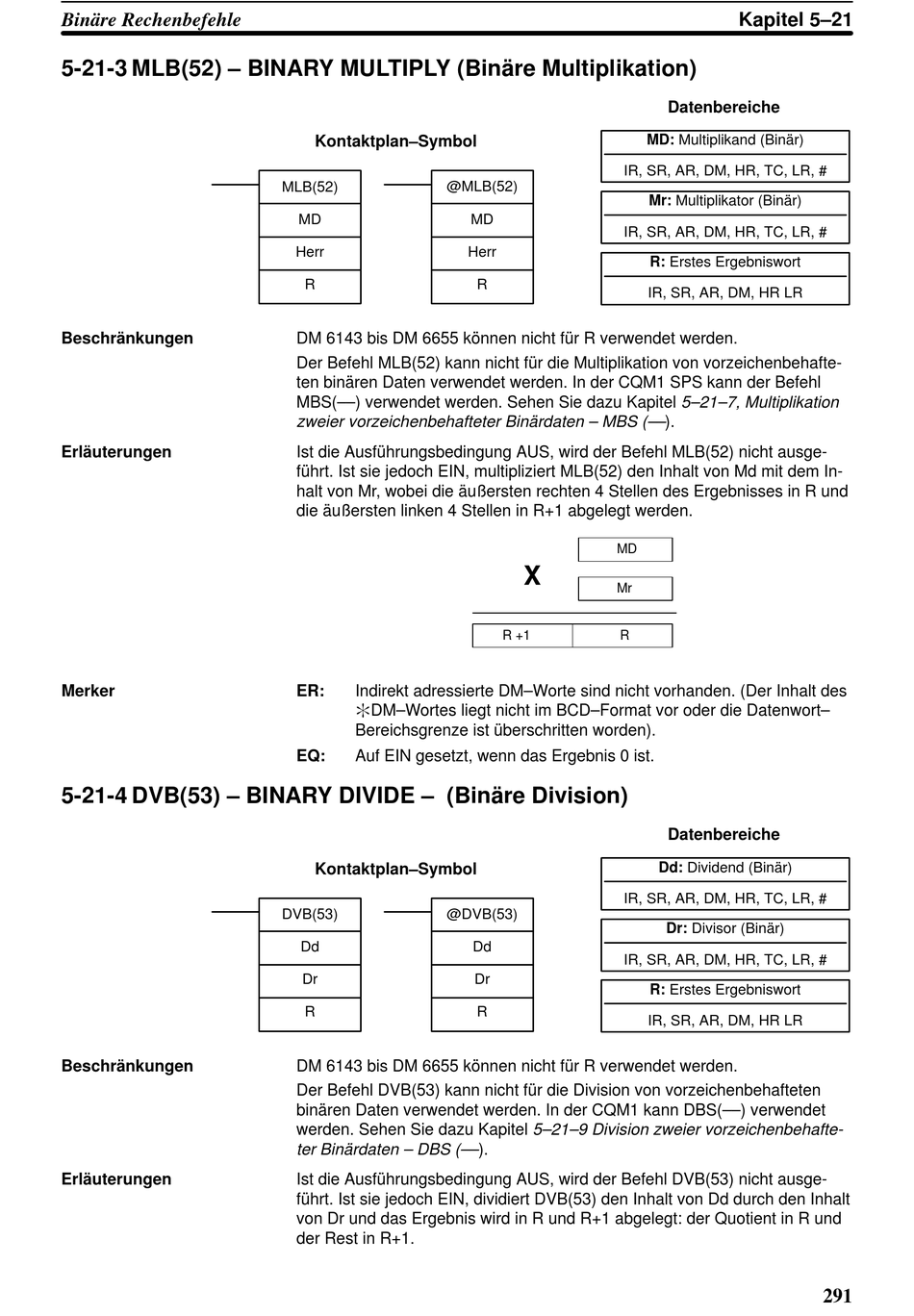

5-21-3 MLB(52) – BINARY MULTIPLY (Binäre Multiplikation)
Beschränkungen
Erläuterungen
Merker
5-21-4 DVB(53) – BINARY DIVIDE – (Binäre Division)
Beschränkungen
Erläuterungen
Kontaktplan–Symbol
MLB(52) @MLB(52)
MD
Herr
R
DM 6143 bis DM 6655 können nicht für R verwendet werden.
Der Befehl MLB(52) kann nicht für die Multiplikation von vorzeichenbehafte-
ten binären Daten verwendet werden. In der CQM1 SPS kann der Befehl
MBS(––) verwendet werden. Sehen Sie dazu Kapitel 5–21–7, Multiplikation
zweier vorzeichenbehafteter Binärdaten – MBS (–– ).
Ist die Ausführungsbedingung AUS, wird der Befehl MLB(52) nicht ausge-
führt. Ist sie jedoch EIN, multipliziert MLB(52) den Inhalt von Md mit dem In-
halt von Mr, wobei die äußersten rechten 4 Stellen des Ergebnisses in R und
die äußersten linken 4 Stellen in R+1 abgelegt werden.
ER: Indirekt adressierte DM–Worte sind nicht vorhanden. (Der Inhalt des
:DM–Wortes liegt nicht im BCD–Format vor oder die Datenwort–
Bereichsgrenze ist überschritten worden).
EQ: Auf EIN gesetzt, wenn das Ergebnis 0 ist.
Kontaktplan–Symbol
DVB(53) @DVB(53)
Dd
Dr
R
DM 6143 bis DM 6655 können nicht für R verwendet werden.
Der Befehl DVB(53) kann nicht für die Division von vorzeichenbehafteten
binären Daten verwendet werden. In der CQM1 kann DBS(––) verwendet
werden. Sehen Sie dazu Kapitel 5–21–9 Division zweier vorzeichenbehafte-
ter Binärdaten – DBS (–– ).
Ist die Ausführungsbedingung AUS, wird der Befehl DVB(53) nicht ausge-
führt. Ist sie jedoch EIN, dividiert DVB(53) den Inhalt von Dd durch den Inhalt
von Dr und das Ergebnis wird in R und R+1 abgelegt: der Quotient in R und
der Rest in R+1.
IR, SR, AR, DM, HR, TC, LR, #
MD
IR, SR, AR, DM, HR, TC, LR, #
Herr
R
MD
X
Mr
R +1 R
IR, SR, AR, DM, HR, TC, LR, #
Dd
IR, SR, AR, DM, HR, TC, LR, #
Dr
R
Kapitel 5–21
Datenbereiche
MD: Multiplikand (Binär)
Mr: Multiplikator (Binär)
R: Erstes Ergebniswort
IR, SR, AR, DM, HR LR
Datenbereiche
Dd: Dividend (Binär)
Dr: Divisor (Binär)
R: Erstes Ergebniswort
IR, SR, AR, DM, HR LR
