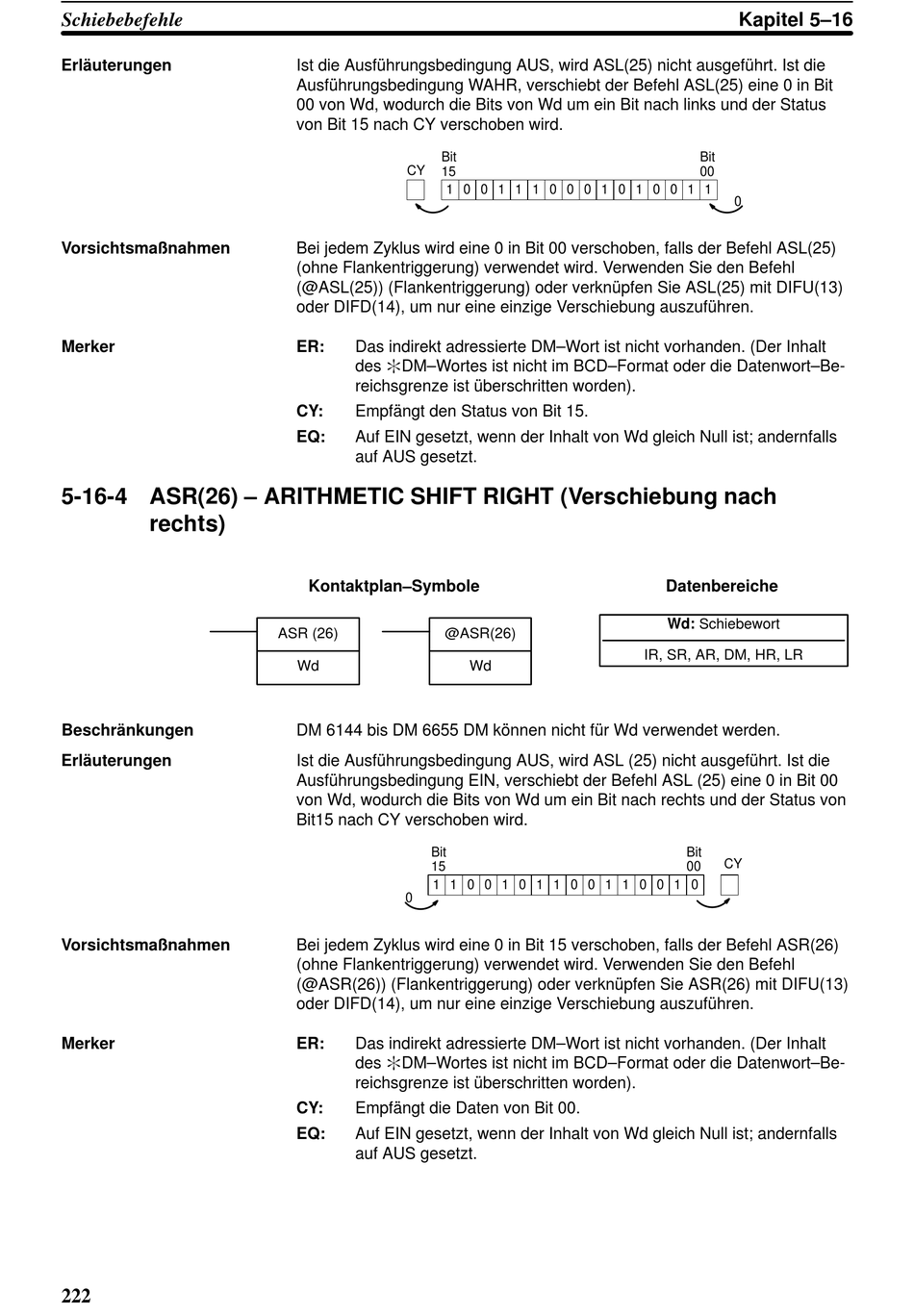

Schiebebefehle
Erläuterungen
Vorsichtsmaßnahmen
Merker
5-16-4 ASR(26) – ARITHMETIC SHIFT RIGHT (Verschiebung nach
rechts)
Beschränkungen
Erläuterungen
Vorsichtsmaßnahmen
Merker
222
Ist die Ausführungsbedingung AUS, wird ASL(25) nicht ausgeführt. Ist die
Ausführungsbedingung WAHR, verschiebt der Befehl ASL(25) eine 0 in Bit
00 von Wd, wodurch die Bits von Wd um ein Bit nach links und der Status
von Bit 15 nach CY verschoben wird.
Bit
CY
15
1 0 0 1 1 1 0 0 0 1 0 1 0 0 1 1
Bei jedem Zyklus wird eine 0 in Bit 00 verschoben, falls der Befehl ASL(25)
(ohne Flankentriggerung) verwendet wird. Verwenden Sie den Befehl
(@ASL(25)) (Flankentriggerung) oder verknüpfen Sie ASL(25) mit DIFU(13)
oder DIFD(14), um nur eine einzige Verschiebung auszuführen.
ER: Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes ist nicht im BCD–Format oder die Datenwort–Be-
reichsgrenze ist überschritten worden).
CY: Empfängt den Status von Bit 15.
EQ: Auf EIN gesetzt, wenn der Inhalt von Wd gleich Null ist; andernfalls
auf AUS gesetzt.
Kontaktplan–Symbole
ASR (26) @ASR(26)
Wd
DM 6144 bis DM 6655 DM können nicht für Wd verwendet werden.
Ist die Ausführungsbedingung AUS, wird ASL (25) nicht ausgeführt. Ist die
Ausführungsbedingung EIN, verschiebt der Befehl ASL (25) eine 0 in Bit 00
von Wd, wodurch die Bits von Wd um ein Bit nach rechts und der Status von
Bit15 nach CY verschoben wird.
Bit
15
1 1 0 0 1 0 1 1 0 0 1 1 0 0 1 0
0
Bei jedem Zyklus wird eine 0 in Bit 15 verschoben, falls der Befehl ASR(26)
(ohne Flankentriggerung) verwendet wird. Verwenden Sie den Befehl
(@ASR(26)) (Flankentriggerung) oder verknüpfen Sie ASR(26) mit DIFU(13)
oder DIFD(14), um nur eine einzige Verschiebung auszuführen.
ER: Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes ist nicht im BCD–Format oder die Datenwort–Be-
reichsgrenze ist überschritten worden).
CY: Empfängt die Daten von Bit 00.
EQ: Auf EIN gesetzt, wenn der Inhalt von Wd gleich Null ist; andernfalls
auf AUS gesetzt.
Wd
Kapitel 5–16
Bit
00
0
Datenbereiche
Wd: Schiebewort
IR, SR, AR, DM, HR, LR
Bit
CY
00
