Konvertierungsbefehle
5-19-8 ASC(86) – ASCII CONVERT (ASCII–Konvertierung)
Beschränkungen
Erläuterungen
Stellen–Kennzeichnung

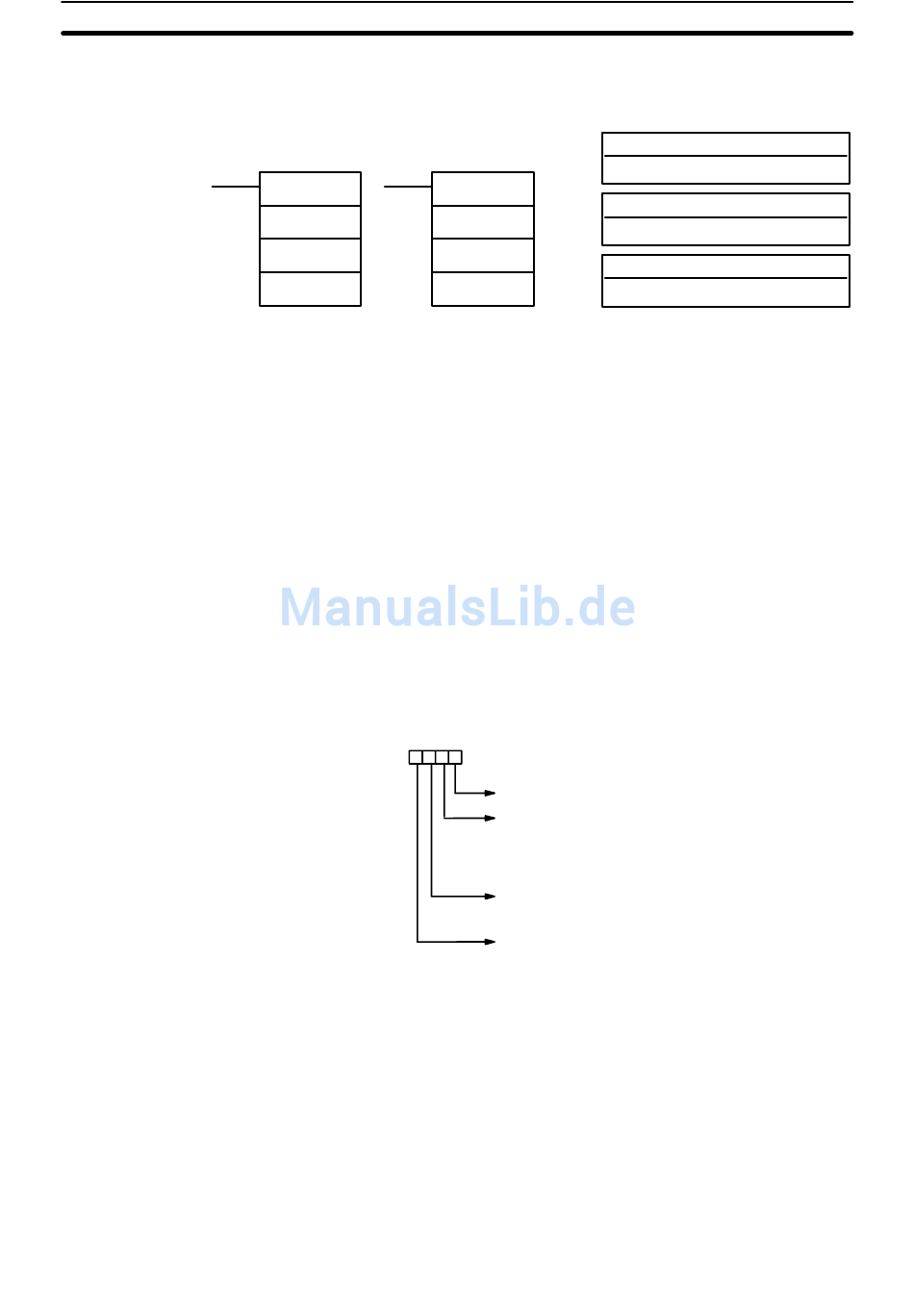

Kontaktplan–Symbole
ASC (86) @ASC(86)
S
Di
D
Di muß sich innerhalb der nachstehend angegebenen Werte befinden.
Alle Zielworte müssen sich im gleichen Datenbereich befinden.
DM 6144 bis DM 6655 können nicht für D verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl ASC(86) nicht ausge-
führt. Ist sie jedoch EIN, konvertiert ASC(86) die zugewiesene Stelle(n ) von
S in den gleichwertigen 8–Bit ASCII–Code und speichert ihn in dem mit D
beginnenden Zielwort(e).
Einige oder alle der in S vorhandenen Ziffern werden, ausgehend von der
zugewiesenen ersten Ziffer, konvertiert. Die Zuweisung der ersten Ziffer, die
Anzahl der zu konvertierenden Ziffern und die Hälfte von D, in der der erste
ASCII–Code (die äußerst rechten oder linken 8 Bits) gespeichert wird, erfolgt
in Di. Werden mehrere Ziffern zugewiesen, erfolgt die Reihenfolge ausge-
hend von der zugewiesenen Hälfte von D, wobei jede zwei Stellen benötigt.
Werden mehr Ziffern zugewiesen als in S (Zählfolge von der zugewiesenen
ersten Ziffer) verbleiben, werden weitere Ziffern beginnend von S verwendet.
Eine Tabelle der ASCII–Zeichen finden Sie im Anhang H .
Die Stellen von Di werden wie nachstehend dargestellt, gesetzt.
Stellen: 3 2 1 0
IR, SR, AR, DM, HR, TC, LR
Di: Stellen–Kennzeichnung
S
IR, SR, AR, DM, HR, TC, LR, #
Di
D
IR, SR, AR, DM, HR, LR
Spezifiziert die erste zu konvertierende Ziffer (0 bis 3).
Anzahl der zu konvertierenden Ziffern (0 bis 3)
0: 1 Ziffer
1: 2 Ziffern
2: 3 Ziffern
3: 4 Ziffern
Erste zu verwendende Hälfte von D.
0: Äußerst rechte 8 Bits (1. Hälfte)
1: Äußerst linke 8 Bits (2. Hälfte)
Parität 0: keine
1: gerade
2: ungerade
Kapitel 5–19
Datenbereiche
S: Quellwort
D: Erstes Zielwort
261
