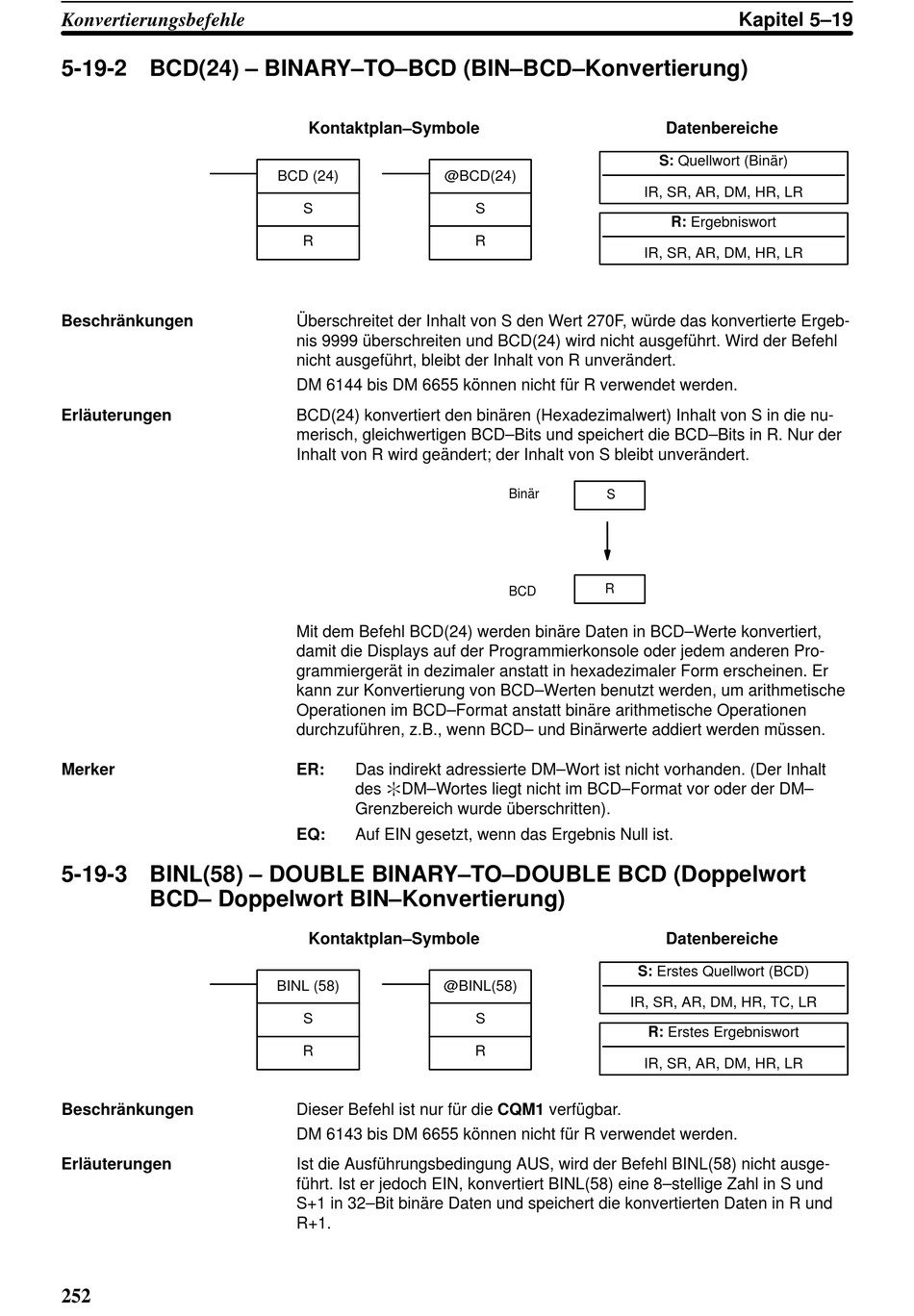

5-19-2 BCD(24) – BINARY–TO–BCD (BIN–BCD–Konvertierung)
Beschränkungen
Erläuterungen
Merker
5-19-3 BINL(58) – DOUBLE BINARY–TO–DOUBLE BCD (Doppelwort
BCD– Doppelwort BIN–Konvertierung)
Beschränkungen
Erläuterungen
252
Kontaktplan–Symbole
BCD (24) @BCD(24)
S
R
Überschreitet der Inhalt von S den Wert 270F, würde das konvertierte Ergeb-
nis 9999 überschreiten und BCD(24) wird nicht ausgeführt. Wird der Befehl
nicht ausgeführt, bleibt der Inhalt von R unverändert.
DM 6144 bis DM 6655 können nicht für R verwendet werden.
BCD(24) konvertiert den binären (Hexadezimalwert) Inhalt von S in die nu-
merisch, gleichwertigen BCD–Bits und speichert die BCD–Bits in R. Nur der
Inhalt von R wird geändert; der Inhalt von S bleibt unverändert.
Mit dem Befehl BCD(24) werden binäre Daten in BCD–Werte konvertiert,
damit die Displays auf der Programmierkonsole oder jedem anderen Pro-
grammiergerät in dezimaler anstatt in hexadezimaler Form erscheinen. Er
kann zur Konvertierung von BCD–Werten benutzt werden, um arithmetische
Operationen im BCD–Format anstatt binäre arithmetische Operationen
durchzuführen, z.B., wenn BCD– und Binärwerte addiert werden müssen.
ER: Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
EQ: Auf EIN gesetzt, wenn das Ergebnis Null ist.
Kontaktplan–Symbole
BINL (58) @BINL(58)
S
R
Dieser Befehl ist nur für die CQM1 verfügbar.
DM 6143 bis DM 6655 können nicht für R verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl BINL(58) nicht ausge-
führt. Ist er jedoch EIN, konvertiert BINL(58) eine 8–stellige Zahl in S und
S+1 in 32–Bit binäre Daten und speichert die konvertierten Daten in R und
R+1.
IR, SR, AR, DM, HR, LR
S
R
IR, SR, AR, DM, HR, LR
Binär S
R
BCD
S: Erstes Quellwort (BCD)
IR, SR, AR, DM, HR, TC, LR
S
R: Erstes Ergebniswort
R
IR, SR, AR, DM, HR, LR
Kapitel 5–19
Datenbereiche
S: Quellwort (Binär)
R: Ergebniswort
Datenbereiche
