Spezial–Befehle
Merker

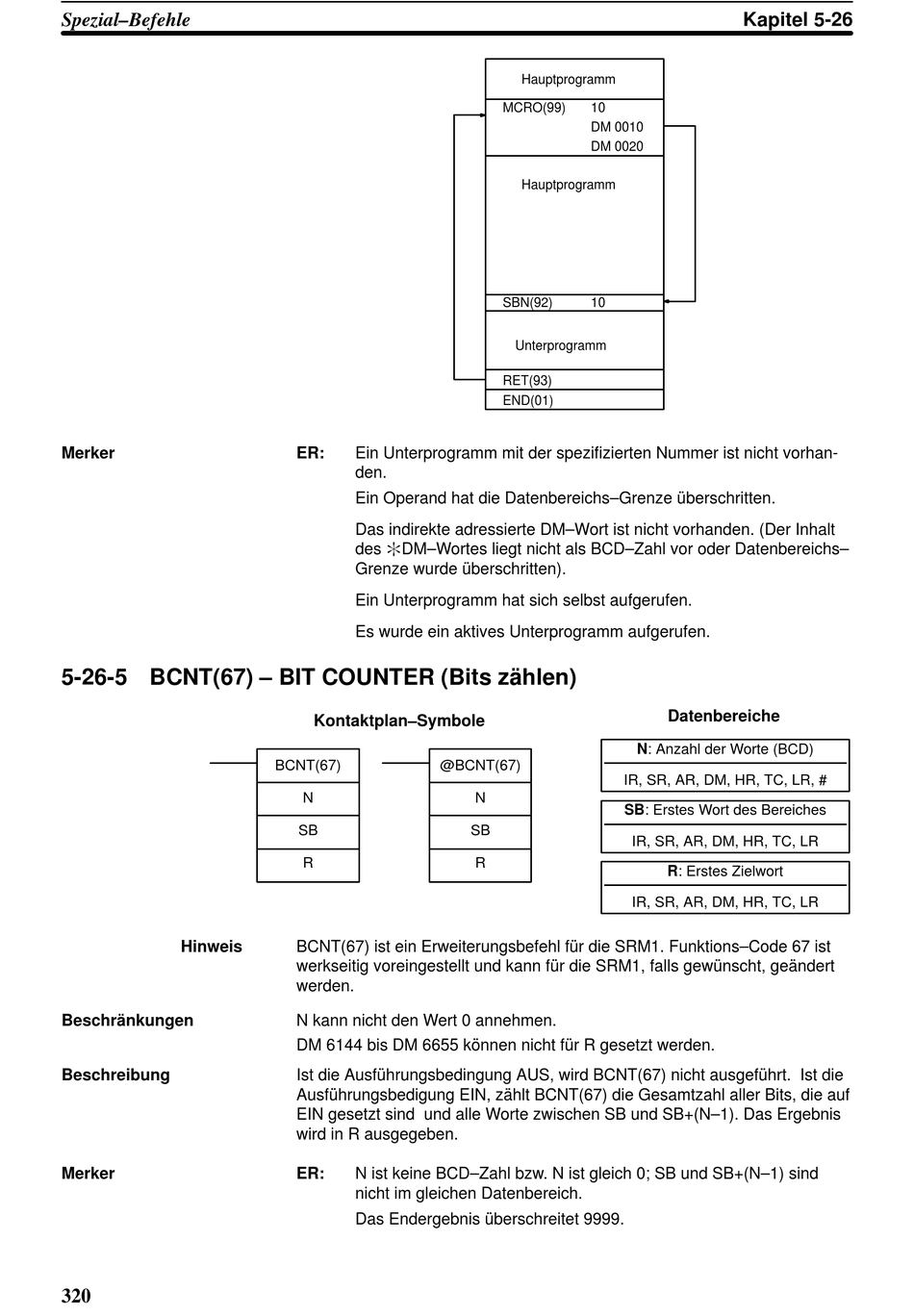

5-26-5 BCNT(67) – BIT COUNTER (Bits zählen)
Hinweis
Beschränkungen
Beschreibung
Merker
320
ER: Ein Unterprogramm mit der spezifizierten Nummer ist nicht vorhan-
den.
Ein Operand hat die Datenbereichs–Grenze überschritten.
Das indirekte adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht als BCD–Zahl vor oder Datenbereichs–
Grenze wurde überschritten).
Ein Unterprogramm hat sich selbst aufgerufen.
Es wurde ein aktives Unterprogramm aufgerufen.
Kontaktplan–Symbole
BCNT(67) @BCNT(67)
N
SB
R
BCNT(67) ist ein Erweiterungsbefehl für die SRM1. Funktions–Code 67 ist
werkseitig voreingestellt und kann für die SRM1, falls gewünscht, geändert
werden.
N kann nicht den Wert 0 annehmen.
DM 6144 bis DM 6655 können nicht für R gesetzt werden.
Ist die Ausführungsbedingung AUS, wird BCNT(67) nicht ausgeführt. Ist die
Ausführungsbedigung EIN, zählt BCNT(67) die Gesamtzahl aller Bits, die auf
EIN gesetzt sind und alle Worte zwischen SB und SB+(N–1). Das Ergebnis
wird in R ausgegeben.
ER: N ist keine BCD–Zahl bzw. N ist gleich 0; SB und SB+(N–1) sind
nicht im gleichen Datenbereich.
Das Endergebnis überschreitet 9999.
Hauptprogramm
MCRO(99) 10
DM 0010
DM 0020
Hauptprogramm
SBN(92) 10
Unterprogramm
RET(93)
END(01)
N: Anzahl der Worte (BCD)
IR, SR, AR, DM, HR, TC, LR, #
N
SB: Erstes Wort des Bereiches
SB
IR, SR, AR, DM, HR, TC, LR
R
IR, SR, AR, DM, HR, TC, LR
Kapitel 5-26
Datenbereiche
R: Erstes Zielwort
