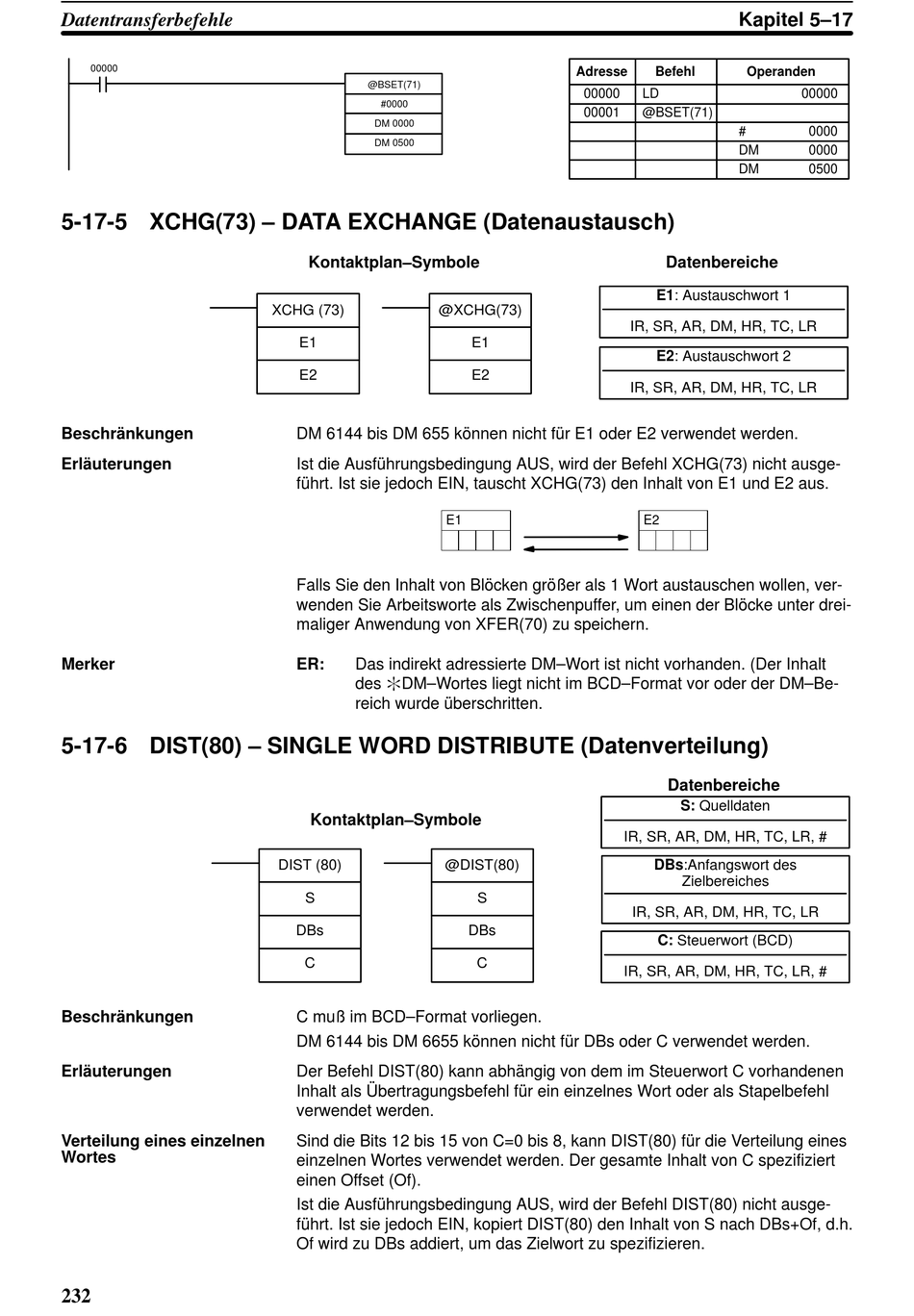

5-17-5 XCHG(73) – DATA EXCHANGE (Datenaustausch)
Beschränkungen
Erläuterungen
Merker
5-17-6 DIST(80) – SINGLE WORD DISTRIBUTE (Datenverteilung)
Beschränkungen
Erläuterungen
Verteilung eines einzelnen
Wortes
232
@BSET(71)
#0000
DM 0000
DM 0500
Kontaktplan–Symbole
XCHG (73) @XCHG(73)
E1
E2
DM 6144 bis DM 655 können nicht für E1 oder E2 verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl XCHG(73) nicht ausge-
führt. Ist sie jedoch EIN, tauscht XCHG(73) den Inhalt von E1 und E2 aus.
Falls Sie den Inhalt von Blöcken größer als 1 Wort austauschen wollen, ver-
wenden Sie Arbeitsworte als Zwischenpuffer, um einen der Blöcke unter drei-
maliger Anwendung von XFER(70) zu speichern.
ER: Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–Be-
reich wurde überschritten.
Kontaktplan–Symbole
DIST (80)
S
DBs
C
C muß im BCD–Format vorliegen.
DM 6144 bis DM 6655 können nicht für DBs oder C verwendet werden.
Der Befehl DIST(80) kann abhängig von dem im Steuerwort C vorhandenen
Inhalt als Übertragungsbefehl für ein einzelnes Wort oder als Stapelbefehl
verwendet werden.
Sind die Bits 12 bis 15 von C=0 bis 8, kann DIST(80) für die Verteilung eines
einzelnen Wortes verwendet werden. Der gesamte Inhalt von C spezifiziert
einen Offset (Of).
Ist die Ausführungsbedingung AUS, wird der Befehl DIST(80) nicht ausge-
führt. Ist sie jedoch EIN, kopiert DIST(80) den Inhalt von S nach DBs+Of, d.h.
Of wird zu DBs addiert, um das Zielwort zu spezifizieren.
Adresse
00000
00001
E1
E2
E1
@DIST(80)
S
DBs
C
