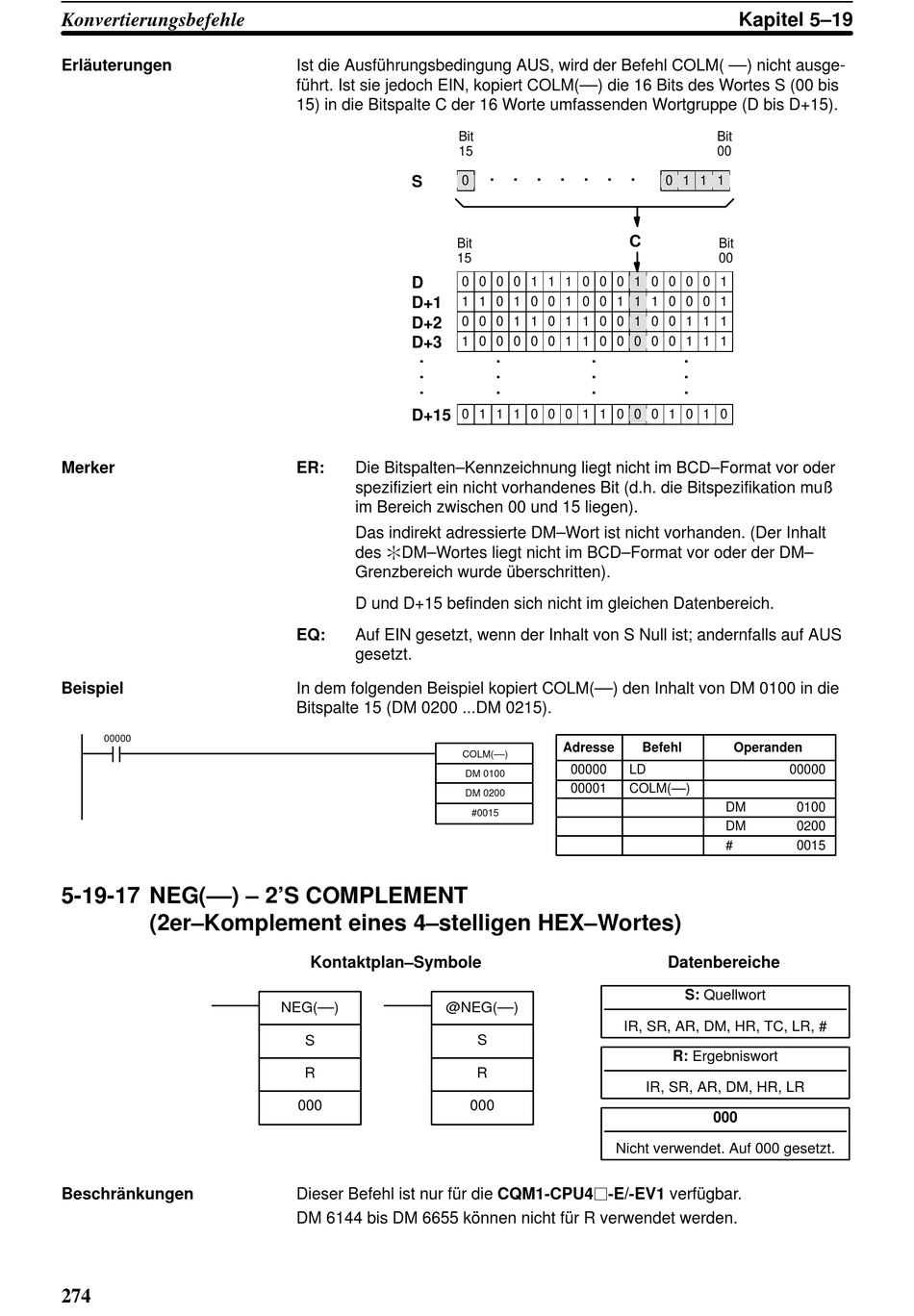

Omron SYSMAC CQM1 Bedienerhandbuch Seite 284

Konvertierungsbefehle
Erläuterungen
Merker
Beispiel
00000
5-19-17 NEG(––) – 2'S COMPLEMENT
(2er–Komplement eines 4–stelligen HEX–Wortes)
Beschränkungen
274
Ist die Ausführungsbedingung AUS, wird der Befehl COLM( ––) nicht ausge-
führt. Ist sie jedoch EIN, kopiert COLM(––) die 16 Bits des Wortes S (00 bis
15) in die Bitspalte C der 16 Worte umfassenden Wortgruppe (D bis D+15).
S
D
D+1
D+2
D+3
.
.
.
D+15
ER: Die Bitspalten–Kennzeichnung liegt nicht im BCD–Format vor oder
spezifiziert ein nicht vorhandenes Bit (d.h. die Bitspezifikation muß
im Bereich zwischen 00 und 15 liegen).
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
D und D+15 befinden sich nicht im gleichen Datenbereich.
EQ: Auf EIN gesetzt, wenn der Inhalt von S Null ist; andernfalls auf AUS
gesetzt.
In dem folgenden Beispiel kopiert COLM(––) den Inhalt von DM 0100 in die
Bitspalte 15 (DM 0200 ...DM 0215).
Kontaktplan–Symbole
NEG(––) @NEG(––)
S
R
000
Dieser Befehl ist nur für die CQM1-CPU4j-E/-EV1 verfügbar.
DM 6144 bis DM 6655 können nicht für R verwendet werden.
Bit
15
. . . . . .
0
C
Bit
15
0 0 0 0 1 1 1 0 0 0 1 0 0 0 0 1
1 1 0 1 0 0 1 0 0 1 1 1 0 0 0 1
0 0 0 1 1 0 1 1 0 0 1 0 0 1 1 1
1 0 0 0 0 0 1 1 0 0 0 0 0 1 1 1
. .
. .
. .
0 1 1 1 0 0 0 1 1 0 0 0 1 0 1 0
Adresse
COLM(––)
00000 LD
DM 0100
00001 COLM(––)
DM 0200
#0015
IR, SR, AR, DM, HR, TC, LR, #
S
R
000
Nicht verwendet. Auf 000 gesetzt.
Kapitel 5–19
Bit
00
.
0 1 1 1
Bit
00
.
.
.
Befehl Operanden
00000
DM 0100
DM 0200
# 0015
Datenbereiche
S: Quellwort
R: Ergebniswort
IR, SR, AR, DM, HR, LR
000
