Datentransferbefehle
Merker

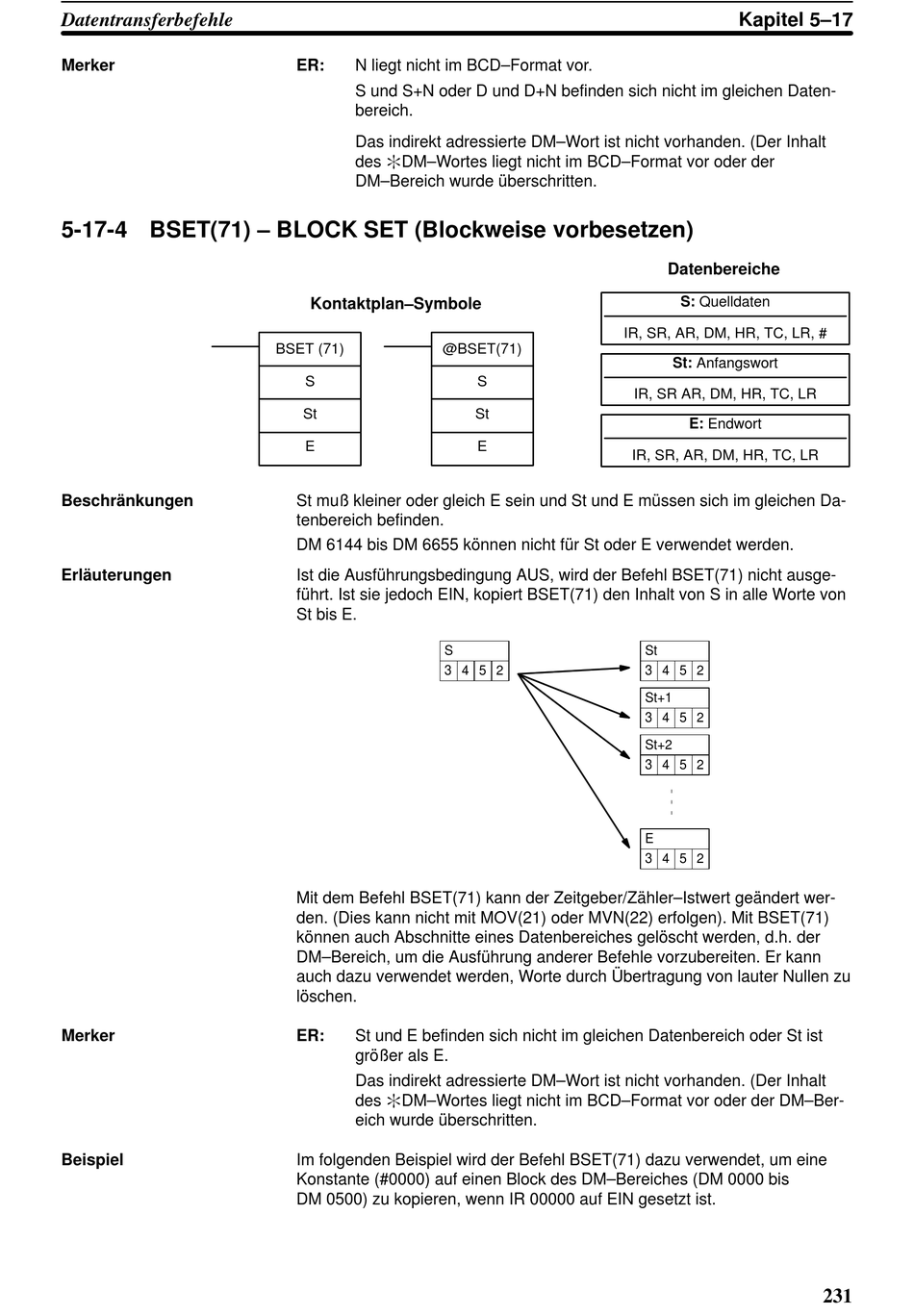

5-17-4 BSET(71) – BLOCK SET (Blockweise vorbesetzen)
Beschränkungen
Erläuterungen
Merker
Beispiel
ER: N liegt nicht im BCD–Format vor.
S und S+N oder D und D+N befinden sich nicht im gleichen Daten-
bereich.
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der
DM–Bereich wurde überschritten.
Kontaktplan–Symbole
BSET (71) @BSET(71)
S
St
E
St muß kleiner oder gleich E sein und St und E müssen sich im gleichen Da-
tenbereich befinden.
DM 6144 bis DM 6655 können nicht für St oder E verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl BSET(71) nicht ausge-
führt. Ist sie jedoch EIN, kopiert BSET(71) den Inhalt von S in alle Worte von
St bis E.
S
3 4 5
Mit dem Befehl BSET(71) kann der Zeitgeber/Zähler–Istwert geändert wer-
den. (Dies kann nicht mit MOV(21) oder MVN(22) erfolgen). Mit BSET(71)
können auch Abschnitte eines Datenbereiches gelöscht werden, d.h. der
DM–Bereich, um die Ausführung anderer Befehle vorzubereiten. Er kann
auch dazu verwendet werden, Worte durch Übertragung von lauter Nullen zu
löschen.
ER: St und E befinden sich nicht im gleichen Datenbereich oder St ist
größer als E.
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–Ber-
eich wurde überschritten.
Im folgenden Beispiel wird der Befehl BSET(71) dazu verwendet, um eine
Konstante (#0000) auf einen Block des DM–Bereiches (DM 0000 bis
DM 0500) zu kopieren, wenn IR 00000 auf EIN gesetzt ist.
IR, SR, AR, DM, HR, TC, LR, #
S
IR, SR AR, DM, HR, TC, LR
St
E
IR, SR, AR, DM, HR, TC, LR
St
2 3 4 5
St+1
3 4 5
St+2
3 4 5
E
3 4 5
Kapitel 5–17
Datenbereiche
S: Quelldaten
St: Anfangswort
E: Endwort
2
2
2
2
231
