Vergleichsbefehle
00000
IR 100
IR 101
IR 102
IR 103
IR 104
IR 105
IR 106
IR 107
IR 108
IR 109
IR 110
IR 111
IR 112
IR 113
IR 114
IR 115

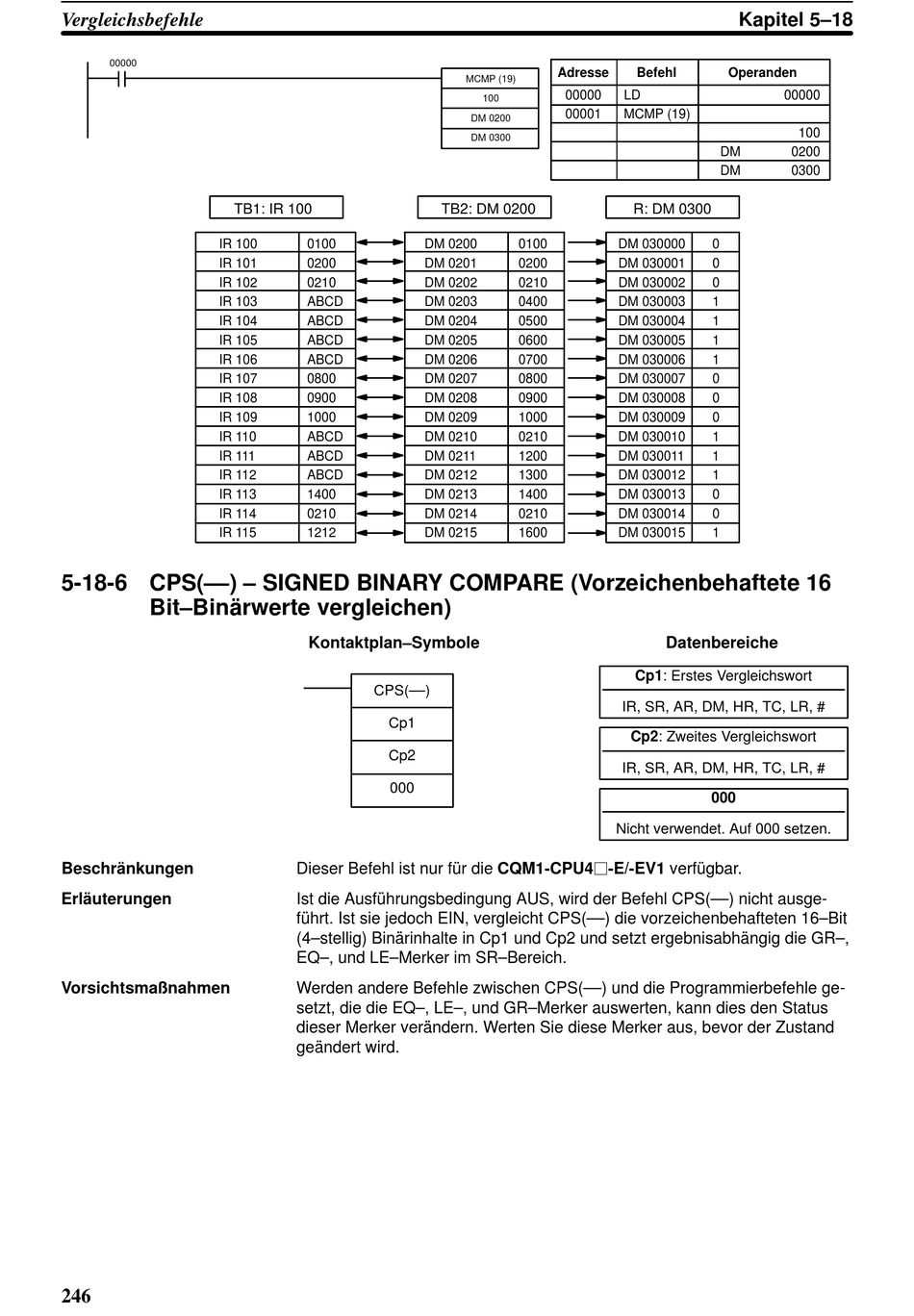

5-18-6 CPS(––) – SIGNED BINARY COMPARE (Vorzeichenbehaftete 16
Bit–Binärwerte vergleichen)
Beschränkungen
Erläuterungen
Vorsichtsmaßnahmen
246
TB1: IR 100
0100
0200
0210
ABCD
ABCD
ABCD
ABCD
0800
0900
1000
ABCD
ABCD
ABCD
1400
0210
1212
Kontaktplan–Symbole
CPS(––)
Cp1
Cp2
000
Dieser Befehl ist nur für die CQM1-CPU4j-E/-EV1 verfügbar.
Ist die Ausführungsbedingung AUS, wird der Befehl CPS(––) nicht ausge-
führt. Ist sie jedoch EIN, vergleicht CPS(––) die vorzeichenbehafteten 16–Bit
(4–stellig) Binärinhalte in Cp1 und Cp2 und setzt ergebnisabhängig die GR–,
EQ–, und LE–Merker im SR–Bereich.
Werden andere Befehle zwischen CPS(––) und die Programmierbefehle ge-
setzt, die die EQ–, LE–, und GR–Merker auswerten, kann dies den Status
dieser Merker verändern. Werten Sie diese Merker aus, bevor der Zustand
geändert wird.
Adresse
MCMP (19)
00000
100
00001
DM 0200
DM 0300
TB2: DM 0200
DM 0200 0100
DM 0201 0200
DM 0202 0210
DM 0203 0400
DM 0204 0500
DM 0205 0600
DM 0206 0700
DM 0207 0800
DM 0208 0900
DM 0209 1000
DM 0210 0210
DM 0211 1200
DM 0212 1300
DM 0213 1400
DM 0214 0210
DM 0215 1600
Kapitel 5–18
Befehl Operanden
LD 00000
MCMP (19)
DM
DM
R: DM 0300
DM 030000 0
DM 030001 0
DM 030002 0
DM 030003 1
DM 030004 1
DM 030005 1
DM 030006 1
DM 030007 0
DM 030008 0
DM 030009 0
DM 030010 1
DM 030011 1
DM 030012 1
DM 030013 0
DM 030014 0
DM 030015 1
Datenbereiche
Cp1: Erstes Vergleichswort
IR, SR, AR, DM, HR, TC, LR, #
Cp2: Zweites Vergleichswort
IR, SR, AR, DM, HR, TC, LR, #
000
Nicht verwendet. Auf 000 setzen.
100
0200
0300
