Zeitgeber– und Zähler–Befehle
Merker
5-15-6 CTBL(63) – REGISTER–COMPARISON TABLE
(VERGLEICHSTABELLE)

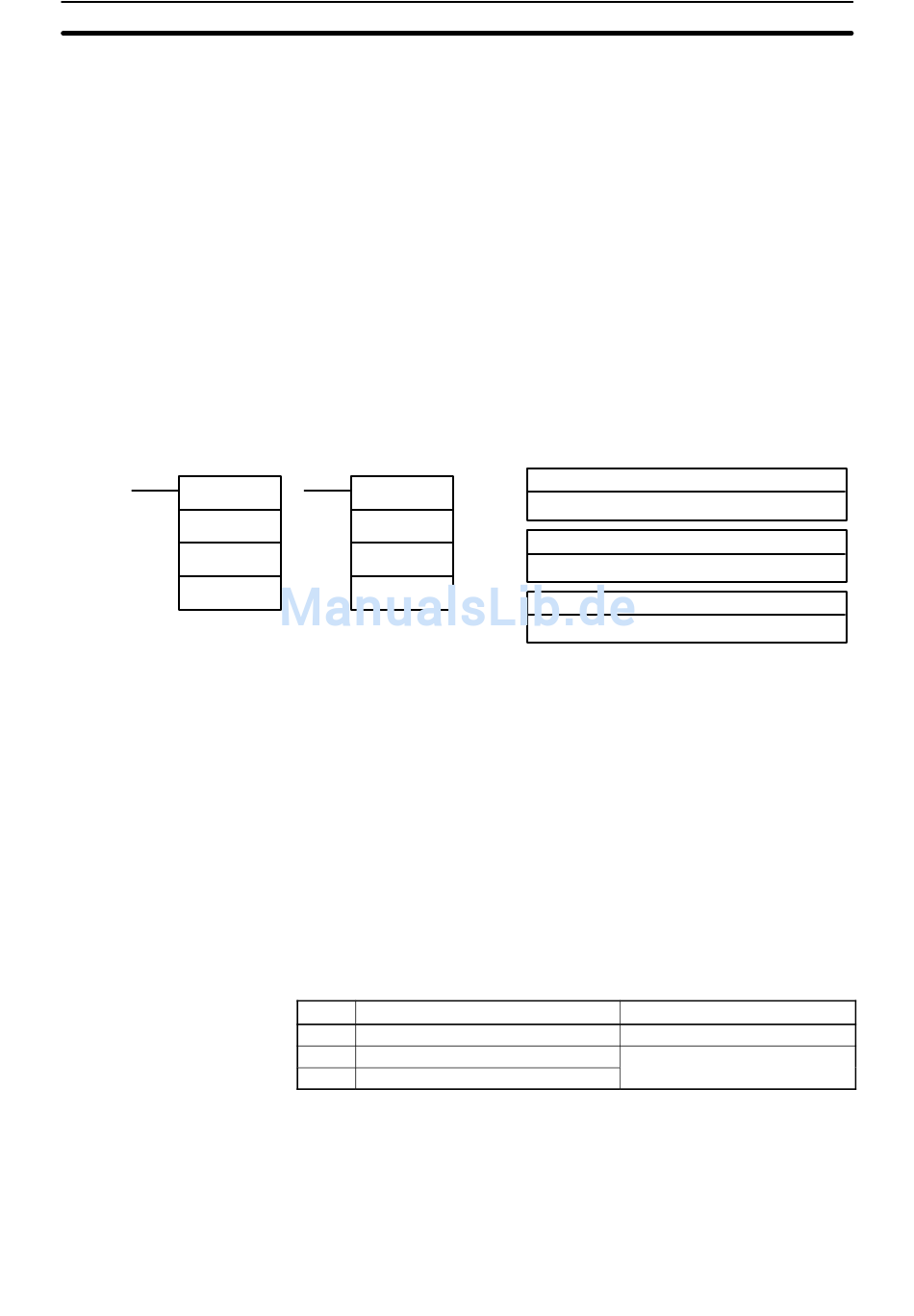

Kontaktplan–Symbole
CTBL (63)
P
C
TB
Beschränkungen
Beschreibung
C2 und C3 haben in diesem Zusammenhang keine Funktion und sollten auf
000 gesetzt werden.
ER: Intervall–Zeitgeber 0 wird gestartet, während ein Impulsausgang
aktiv ist.
(C1 nur=000)
Intervall–Zeitgeber 2 wird gestartet, während der schnelle Zähler 0
aktiviert ist.
(C1 nur=002)
Indirekt angesprochenes DM–Wort ist nicht vorhanden. (Inhalt des
*DM–Wortes ist keine BCD–Zahl oder die Datenbereichs–Grenze
wurde überschritten.)
@CTBL(63)
P
C
TB
Dieser Befehl ist für die SRM1 nicht verfügbar.
Das erste und das letzte Vergleichstabellen–Wort muß sich jeweils im glei-
chen Datenbereich befinden. (Die Länge der Vergleichstabelle ist von den
Einstellungen abhängig.)
Der CTBL–Befehl kann bei der CQM1–CPU43–EV1 nicht genutzt werden,
wenn der Implusausgangsbetrieb im Setup (DM 6611) aktiviert wurde.
Bei CPM1/CPM1A–SPS muß P 000 sein.
Ist die Ausführungsbedingung AUS, wird CTBL(63) nicht ausgeführt. Ist die
Ausführungsbedingung EIN, erstellt CTBL(63) eine Vergleichstabelle, deren
Werte mit dem Istwert des Schnellen Zählers verglichen werden. Je nach
dem für C spezifizierten Wert kann der Vergleich mit dem Istwert des Schnel-
len Zählers sofort beginnen oder separat mit dem INI(61)–Befehl ausgeführt
werden.
Über P wird der Schnelle Zähler spezifiziert, der für den Vergleich eingesetzt
wird.
P Funktion
000 Spezifiziert den schnellen Zähler 0.
001 Spezifiziert den schnellen Zähler 1.
002 Spezifiziert den schnellen Zähler 2.
Die Funktion des CTBL(63)–Befehls wird über die in der nachfolgenden Ta-
belle dargestellten Steuerdaten C festgelegt. Die Beschreibung der Funktio-
nen erfolgt gemäß der Tabelle.
Kapitel 5-15
Datenbereiche
P: Schnittstellen–Spezifikation
000, 001 oder 002
C: Steueedaten
000 bis 003
TB: Erstes Vergleichtabellen–Wort
IR, SR, AR, DM, HR, LR
SPS
CQM1/ CPM1/CPM1A
Nur CQM1 u CQ
