Grundzüge eines Kontaktplans
Bei komplizierten Kontaktplänen sollte die Kodierung der Blöcke grundsätz-
lich von links oben nach unten und dann erst nach rechts vorgenommen wer-
den. Diese Vorgehensweise stellt sicher, daß der OR LOAD–Befehl vor dem
AND LOAD–Befehl kodiert wird.

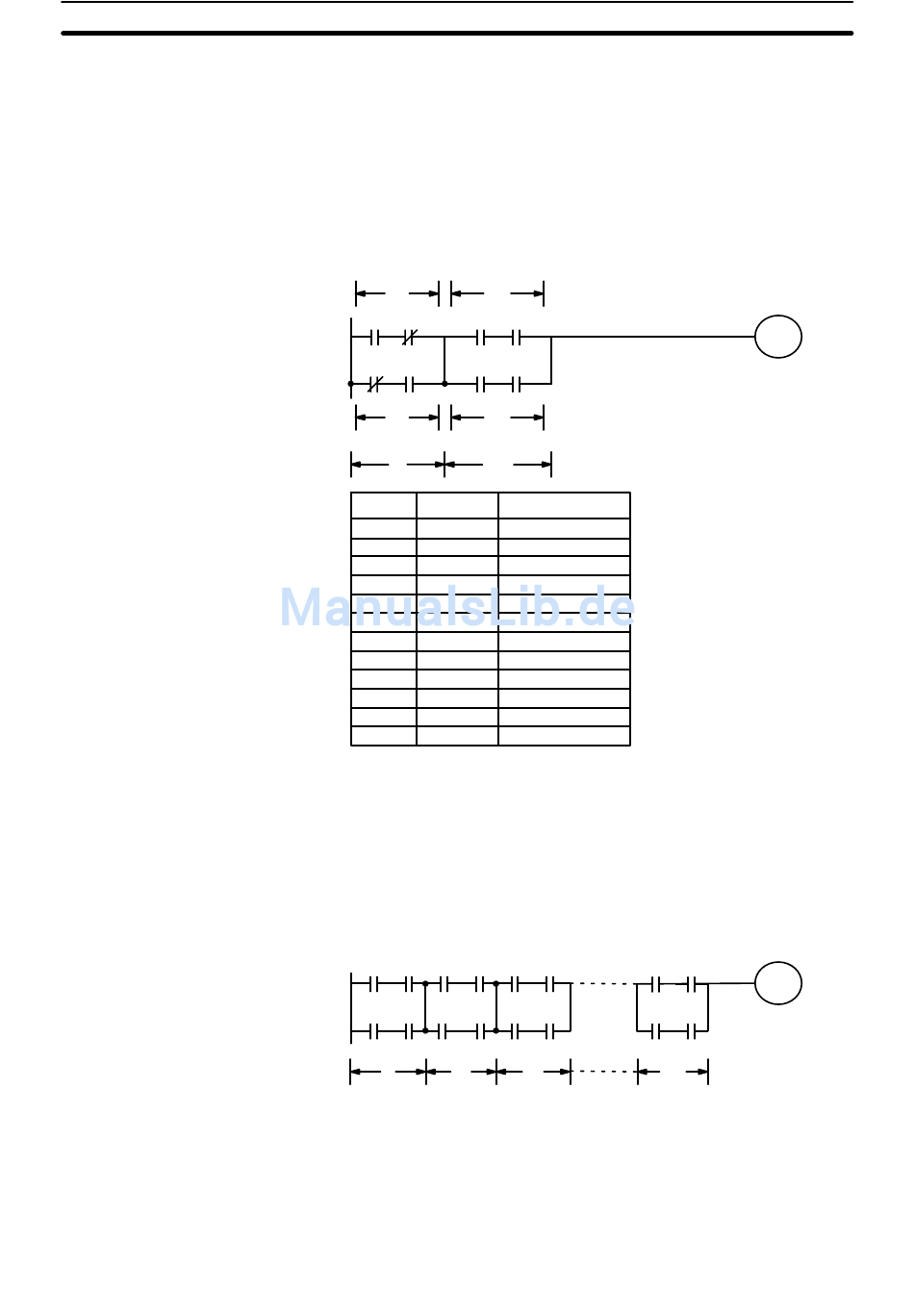

Der nachfolgende Kontaktplan muß in zwei Blöcke, und diese dann in zwei
weitere Blöcke unterteilt werden, bevor er kodiert werden kann. Wie nachste-
hend dargestellt, erfordern die Blöcke a und b AND LOAD. Vor AND LOAD
muß jedoch OR LOAD benutzt werden, um den oberen und unteren Block
auf beiden Seiten des Kontaktplans zu verknüpfen (a1 und a2 bzw. b1 und
b2).
Block
a1
00000 00001
00002 00003
Block
a2
Block
a
Adresse Befehl
00000 LD
00001 AND NOT
00002 LD NOT
00003 AND
00004 OR LD
00005 LD
00006 AND
00007 LD
00008 AND
00009 OR LD
00010 AND LD
00011 OUT
Der folgende Kontaktplan ist leicht zu kodieren, wenn folgende Reihenfolge
eingehalten wird: von oben nach unten und dann von links nach rechts. In
diesem Kontaktplan müssen die Blöcke a und b –wie oben gezeigt– mit AND
LOAD verknüpft werden. Dann ist Block c zu kodieren, der mit einem zweiten
AND LOAD–Befehl mit der aus dem ersten AND LOAD–Befehl folgenden
Ausführungsbedingung zu verknüpfen ist. Nach dem Kodieren von Block d
muß mit einem dritten AND LOAD–Befehl dessen Ausführungsbedingung mit
der Ausführungsbedingung des zweiten AND LOAD–Befehls verknüpft wer-
den und so fort, bis zum Erreichen des Blocks n.
Block Block
a b
Der folgende Kontaktplan erfordert einen OR LOAD–Befehl, gefolgt von ei-
nem AND LOAD–Befehl, um die oberen der drei Blöcke zu kodieren. Zwei
weitere OR LOAD–Befehle vervollständigen den mnemonischen Code.
Block
b1
00004 00005
00006 00007
Block
b2
Block
b
Operanden
00000
00001
00002
00003
–
00004
00005
00006
00007
–
–
10003
Block
c
Kapitel 4–3
10003
Block a1 und a2
Block b1 und b2
Blöcke a und b
10000
Block
n
