Tcmp(85) - Table Compare (Tabellen-Vergleich) - Omron SYSMAC CQM1 Bedienerhandbuch

Vergleichsbefehle
TR
0
00000
Adresse
00000
00001
00002
00003
00004

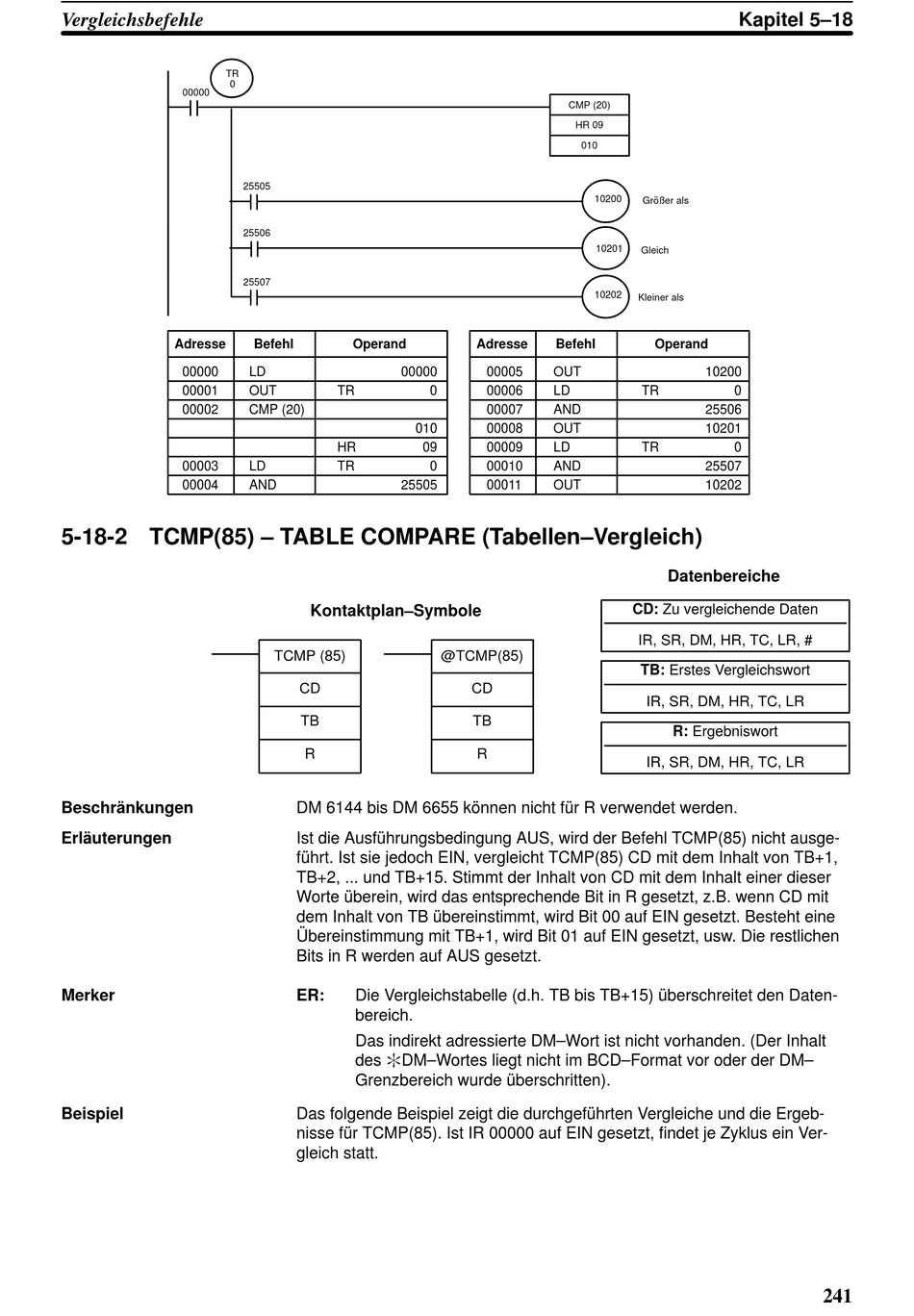

5-18-2 TCMP(85) – TABLE COMPARE (Tabellen–Vergleich)
Beschränkungen
Erläuterungen
Merker
Beispiel
25505
25506
25507
Befehl Operand
LD 00000
OUT TR
CMP (20)
010
HR
LD TR
AND 25505
Kontaktplan–Symbole
TCMP (85)
CD
TB
R
DM 6144 bis DM 6655 können nicht für R verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl TCMP(85) nicht ausge-
führt. Ist sie jedoch EIN, vergleicht TCMP(85) CD mit dem Inhalt von TB+1,
TB+2, ... und TB+15. Stimmt der Inhalt von CD mit dem Inhalt einer dieser
Worte überein, wird das entsprechende Bit in R gesetzt, z.B. wenn CD mit
dem Inhalt von TB übereinstimmt, wird Bit 00 auf EIN gesetzt. Besteht eine
Übereinstimmung mit TB+1, wird Bit 01 auf EIN gesetzt, usw. Die restlichen
Bits in R werden auf AUS gesetzt.
ER: Die Vergleichstabelle (d.h. TB bis TB+15) überschreitet den Daten-
bereich.
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
Das folgende Beispiel zeigt die durchgeführten Vergleiche und die Ergeb-
nisse für TCMP(85). Ist IR 00000 auf EIN gesetzt, findet je Zyklus ein Ver-
gleich statt.
CMP (20)
HR 09
010
10200
10202
Adresse Befehl
00005 OUT
0 00006 LD
00007 AND
00008 OUT
09 00009 LD
0 00010 AND
00011 OUT
@TCMP(85)
CD
TB
R
Kapitel 5–18
Größer als
10201
Gleich
Kleiner als
Operand
10200
TR 0
25506
10201
TR 0
25507
10202
Datenbereiche
CD: Zu vergleichende Daten
IR, SR, DM, HR, TC, LR, #
TB: Erstes Vergleichswort
IR, SR, DM, HR, TC, LR
R: Ergebniswort
IR, SR, DM, HR, TC, LR
241
