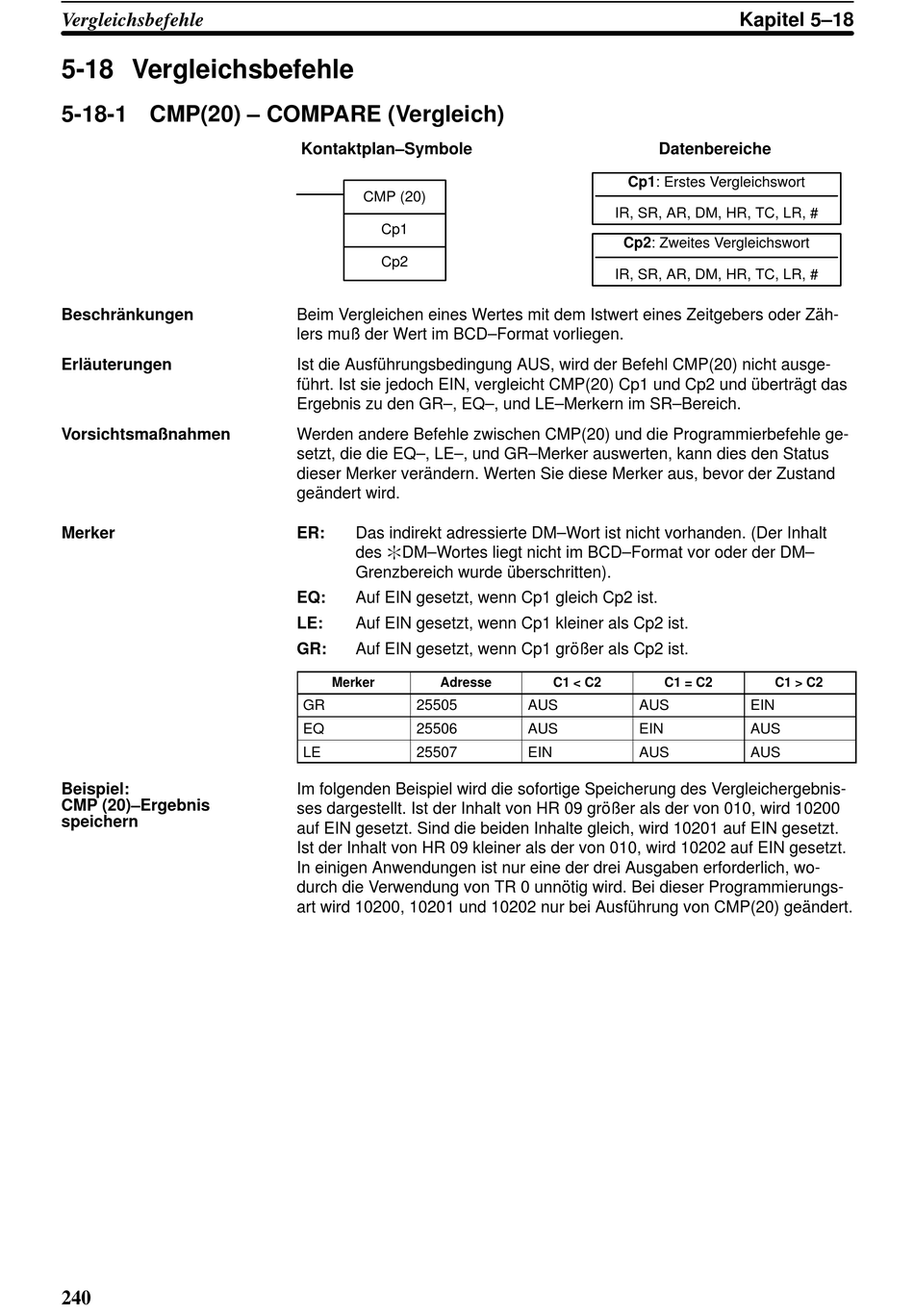

Vergleichsbefehle

5-18 Vergleichsbefehle

5-18-1 CMP(20) – COMPARE (Vergleich)
Beschränkungen
Erläuterungen
Vorsichtsmaßnahmen
Merker
Beispiel:
CMP (20)–Ergebnis
speichern
240
Kontaktplan–Symbole
CMP (20)
Cp1
Cp2
Beim Vergleichen eines Wertes mit dem Istwert eines Zeitgebers oder Zäh-
lers muß der Wert im BCD–Format vorliegen.
Ist die Ausführungsbedingung AUS, wird der Befehl CMP(20) nicht ausge-
führt. Ist sie jedoch EIN, vergleicht CMP(20) Cp1 und Cp2 und überträgt das
Ergebnis zu den GR–, EQ–, und LE–Merkern im SR–Bereich.
Werden andere Befehle zwischen CMP(20) und die Programmierbefehle ge-
setzt, die die EQ–, LE–, und GR–Merker auswerten, kann dies den Status
dieser Merker verändern. Werten Sie diese Merker aus, bevor der Zustand
geändert wird.
ER: Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
EQ: Auf EIN gesetzt, wenn Cp1 gleich Cp2 ist.
LE: Auf EIN gesetzt, wenn Cp1 kleiner als Cp2 ist.
GR: Auf EIN gesetzt, wenn Cp1 größer als Cp2 ist.
Merker Adresse
GR 25505
EQ 25506
LE 25507
Im folgenden Beispiel wird die sofortige Speicherung des Vergleichergebnis-
ses dargestellt. Ist der Inhalt von HR 09 größer als der von 010, wird 10200
auf EIN gesetzt. Sind die beiden Inhalte gleich, wird 10201 auf EIN gesetzt.
Ist der Inhalt von HR 09 kleiner als der von 010, wird 10202 auf EIN gesetzt.
In einigen Anwendungen ist nur eine der drei Ausgaben erforderlich, wo-
durch die Verwendung von TR 0 unnötig wird. Bei dieser Programmierungs-
art wird 10200, 10201 und 10202 nur bei Ausführung von CMP(20) geändert.
Datenbereiche
Cp1: Erstes Vergleichswort
IR, SR, AR, DM, HR, TC, LR, #
Cp2: Zweites Vergleichswort
IR, SR, AR, DM, HR, TC, LR, #
C1 < C2 C1 = C2
AUS AUS
AUS EIN
EIN AUS
Kapitel 5–18
C1 > C2
EIN
AUS
AUS
