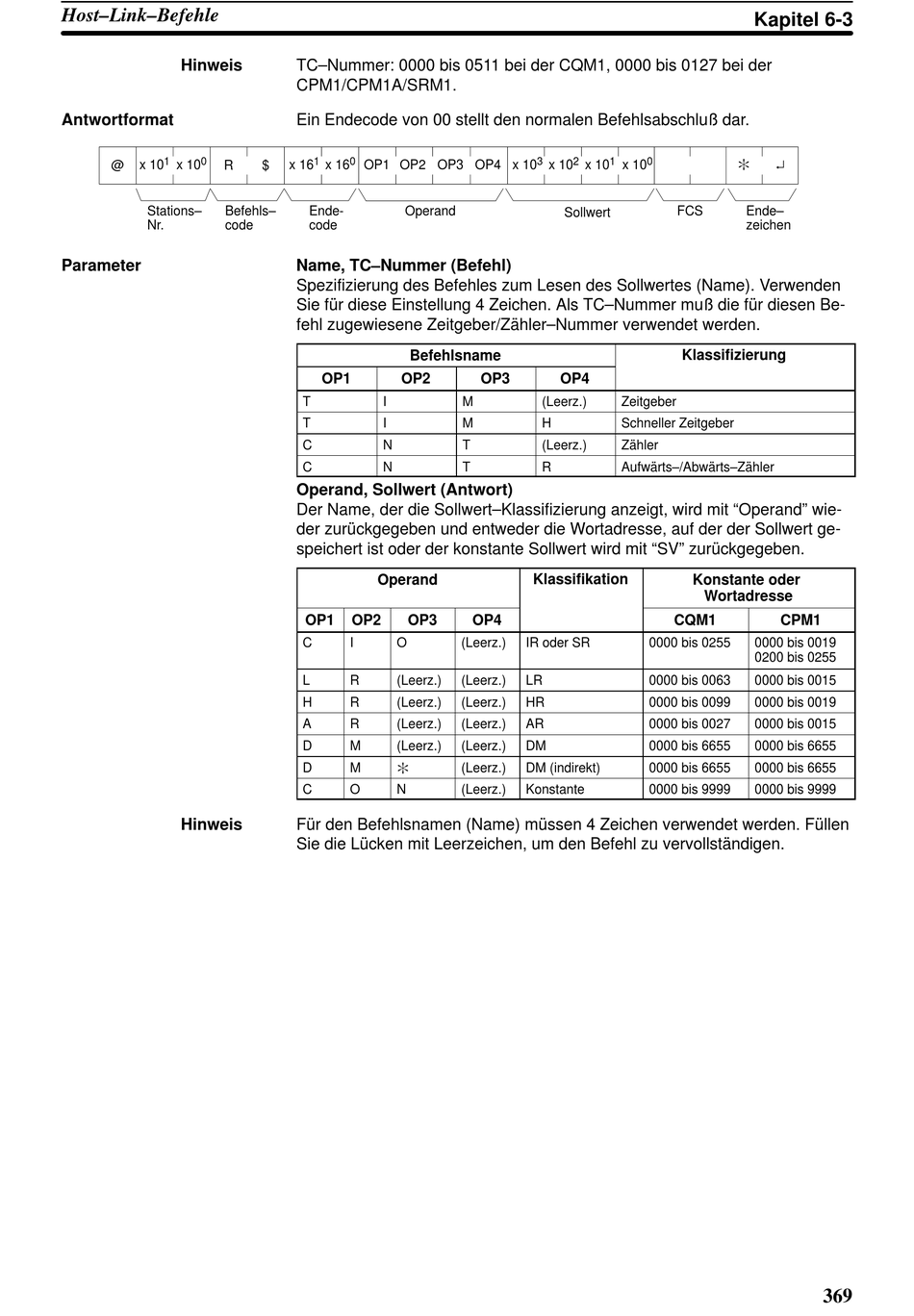

Omron SYSMAC CQM1 Bedienerhandbuch Seite 378

Host–Link–Befehle
Hinweis
Antwortformat
1 0
x 10 x 10
@ R
Stations– Befehls–
Nr. code
Parameter
Hinweis
TC–Nummer: 0000 bis 0511 bei der CQM1, 0000 bis 0127 bei der
CPM1/CPM1A/SRM1.
Ein Endecode von 00 stellt den normalen Befehlsabschluß dar.
1 0
x 16 x 16 OP1 OP2 OP3 OP4
$
Ende- Operand
code
Name, TC–Nummer (Befehl)
Spezifizierung des Befehles zum Lesen des Sollwertes (Name). Verwenden
Sie für diese Einstellung 4 Zeichen. Als TC–Nummer muß die für diesen Be-
fehl zugewiesene Zeitgeber/Zähler–Nummer verwendet werden.
Befehlsname
OP1 OP2
T I
T I
C N
C N
Operand, Sollwert (Antwort)
Der Name, der die Sollwert–Klassifizierung anzeigt, wird mit "Operand" wie-
der zurückgegeben und entweder die Wortadresse, auf der der Sollwert ge-
speichert ist oder der konstante Sollwert wird mit "SV" zurückgegeben.
Operand
OP1 OP2 OP3
C I O
L R (Leerz.)
H R (Leerz.)
A R (Leerz.)
D M (Leerz.)
D M
:
C O N
Für den Befehlsnamen (Name) müssen 4 Zeichen verwendet werden. Füllen
Sie die Lücken mit Leerzeichen, um den Befehl zu vervollständigen.
3 2 1
x 10 x 10 x 10 x 10
Sollwert
OP3 OP4
M (Leerz.) Zeitgeber
M H Schneller Zeitgeber
T (Leerz.) Zähler
T R Aufwärts–/Abwärts–Zähler
Klassifikation
OP4
(Leerz.) IR oder SR
(Leerz.) LR
(Leerz.) HR
(Leerz.) AR
(Leerz.) DM
(Leerz.) DM (indirekt)
(Leerz.) Konstante
Kapitel 6-3
0
:
FCS Ende–
zeichen
Klassifizierung g
Konstante oder
Wortadresse
CQM1 CPM1
0000 bis 0255 0000 bis 0019
0200 bis 0255
0000 bis 0063 0000 bis 0015
0000 bis 0099 0000 bis 0019
0000 bis 0027 0000 bis 0015
0000 bis 6655 0000 bis 6655
0000 bis 6655 0000 bis 6655
0000 bis 9999 0000 bis 9999
369
