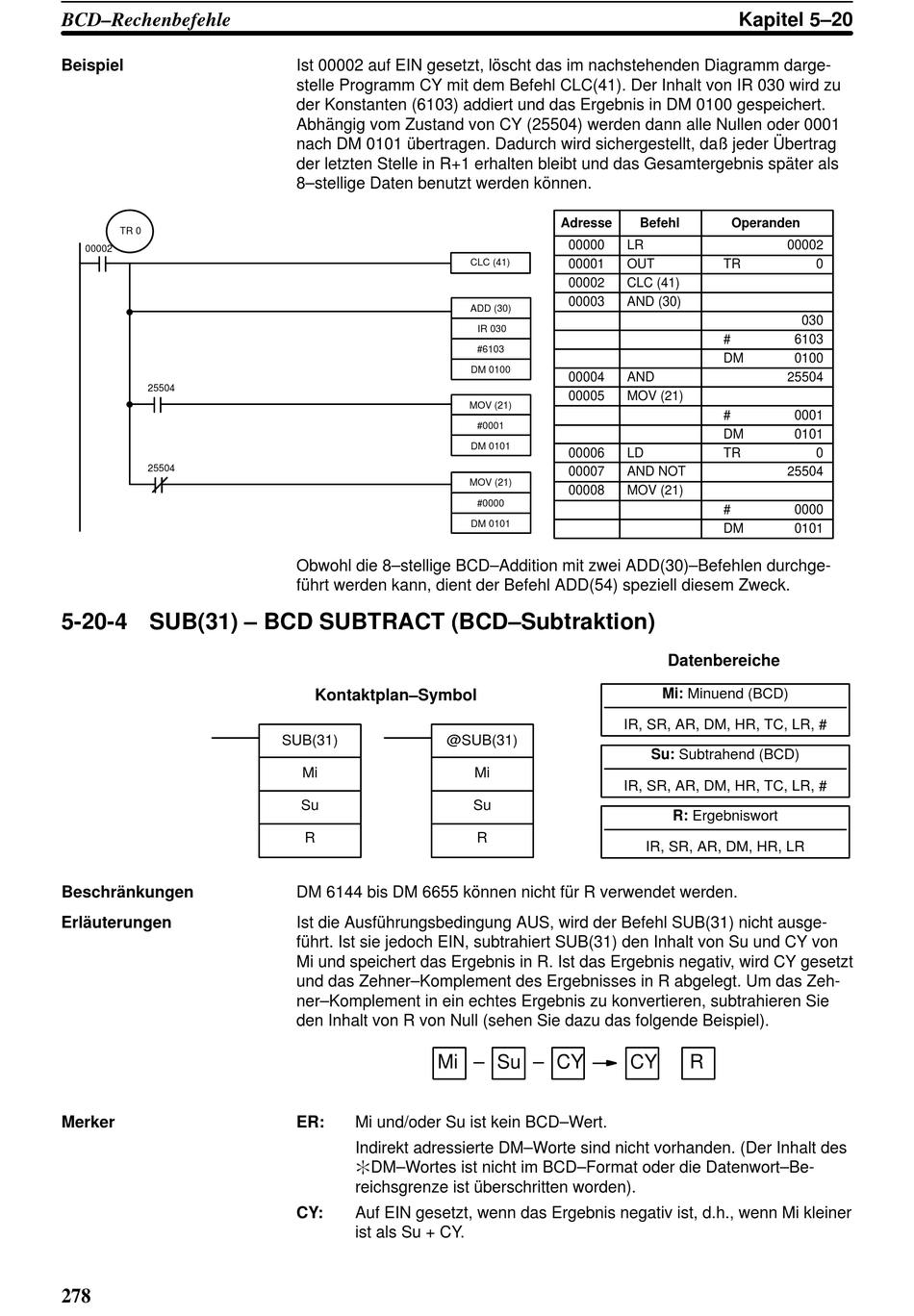

Sub(31) - Bcd Subtract (Bcd-Subtraktion) - Omron SYSMAC CQM1 Bedienerhandbuch

BCD–Rechenbefehle
Beispiel
TR 0
00002
25504
25504
5-20-4 SUB(31) – BCD SUBTRACT (BCD–Subtraktion)
Beschränkungen
Erläuterungen
Merker
278
Ist 00002 auf EIN gesetzt, löscht das im nachstehenden Diagramm darge-
stelle Programm CY mit dem Befehl CLC(41). Der Inhalt von IR 030 wird zu
der Konstanten (6103) addiert und das Ergebnis in DM 0100 gespeichert.
Abhängig vom Zustand von CY (25504) werden dann alle Nullen oder 0001
nach DM 0101 übertragen. Dadurch wird sichergestellt, daß jeder Übertrag
der letzten Stelle in R+1 erhalten bleibt und das Gesamtergebnis später als
8–stellige Daten benutzt werden können.
Obwohl die 8–stellige BCD–Addition mit zwei ADD(30)–Befehlen durchge-
führt werden kann, dient der Befehl ADD(54) speziell diesem Zweck.
Kontaktplan–Symbol
SUB(31) @SUB(31)
Mi
Su
R
DM 6144 bis DM 6655 können nicht für R verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl SUB(31) nicht ausge-
führt. Ist sie jedoch EIN, subtrahiert SUB(31) den Inhalt von Su und CY von
Mi und speichert das Ergebnis in R. Ist das Ergebnis negativ, wird CY gesetzt
und das Zehner–Komplement des Ergebnisses in R abgelegt. Um das Zeh-
ner–Komplement in ein echtes Ergebnis zu konvertieren, subtrahieren Sie
den Inhalt von R von Null (sehen Sie dazu das folgende Beispiel).
Mi – Su – CY
ER: Mi und/oder Su ist kein BCD–Wert.
Indirekt adressierte DM–Worte sind nicht vorhanden. (Der Inhalt des
:DM–Wortes ist nicht im BCD–Format oder die Datenwort–Be-
reichsgrenze ist überschritten worden).
CY: Auf EIN gesetzt, wenn das Ergebnis negativ ist, d.h., wenn Mi kleiner
ist als Su + CY.
Adresse Befehl
00000 LR
CLC (41) 00001 OUT
00002 CLC (41)
00003 AND (30)
ADD (30)
IR 030
#6103
DM 0100
00004 AND
00005 MOV (21)
MOV (21)
#0001
DM 0101
00006 LD
00007 AND NOT
MOV (21)
00008 MOV (21)
#0000
DM 0101
IR, SR, AR, DM, HR, TC, LR, #
Mi
IR, SR, AR, DM, HR, TC, LR, #
Su
R
CY
Kapitel 5–20
Operanden
00002
TR 0
030
# 6103
DM 0100
25504
# 0001
DM 0101
TR 0
25504
# 0000
DM 0101
Datenbereiche
Mi: Minuend (BCD)
Su: Subtrahend (BCD)
R: Ergebniswort
IR, SR, AR, DM, HR, LR
R
