Datentransferbefehle
Merker

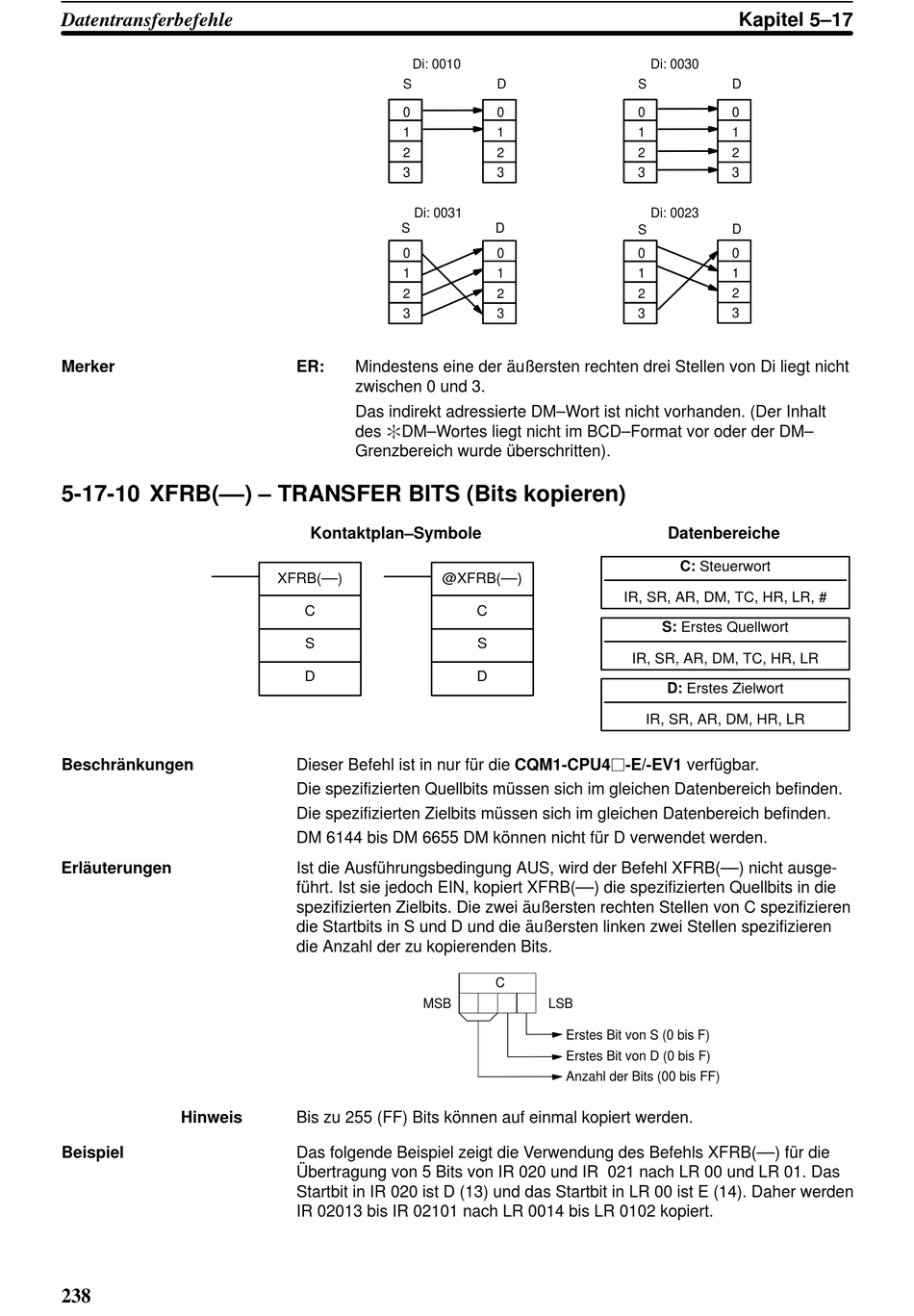

5-17-10 XFRB(––) – TRANSFER BITS (Bits kopieren)
Beschränkungen
Erläuterungen
Hinweis
Beispiel
238
Di: 0010
S
0
1
2
3
Di: 0031
S
0
1
2
3
ER:
Mindestens eine der äußersten rechten drei Stellen von Di liegt nicht
zwischen 0 und 3.
Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–
Grenzbereich wurde überschritten).
Kontaktplan–Symbole
XFRB(––)
@XFRB(––)
C
S
D
Dieser Befehl ist in nur für die CQM1-CPU4j-E/-EV1 verfügbar.
Die spezifizierten Quellbits müssen sich im gleichen Datenbereich befinden.
Die spezifizierten Zielbits müssen sich im gleichen Datenbereich befinden.
DM 6144 bis DM 6655 DM können nicht für D verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl XFRB(––) nicht ausge-
führt. Ist sie jedoch EIN, kopiert XFRB(––) die spezifizierten Quellbits in die
spezifizierten Zielbits. Die zwei äußersten rechten Stellen von C spezifizieren
die Startbits in S und D und die äußersten linken zwei Stellen spezifizieren
die Anzahl der zu kopierenden Bits.
MSB
Bis zu 255 (FF) Bits können auf einmal kopiert werden.
Das folgende Beispiel zeigt die Verwendung des Befehls XFRB(––) für die
Übertragung von 5 Bits von IR 020 und IR 021 nach LR 00 und LR 01. Das
Startbit in IR 020 ist D (13) und das Startbit in LR 00 ist E (14). Daher werden
IR 02013 bis IR 02101 nach LR 0014 bis LR 0102 kopiert.
D
S
0
0
1
1
2
2
3
3
D
S
0
0
1
1
2
2
3
3
IR, SR, AR, DM, TC, HR, LR, #
C
S
IR, SR, AR, DM, TC, HR, LR
D
IR, SR, AR, DM, HR, LR
C
LSB
Erstes Bit von S (0 bis F)
Erstes Bit von D (0 bis F)
Anzahl der Bits (00 bis FF)
Kapitel 5–17
Di: 0030
D
0
1
2
3
Di: 0023
D
0
1
2
3
Datenbereiche
C: Steuerwort
S: Erstes Quellwort
D: Erstes Zielwort
