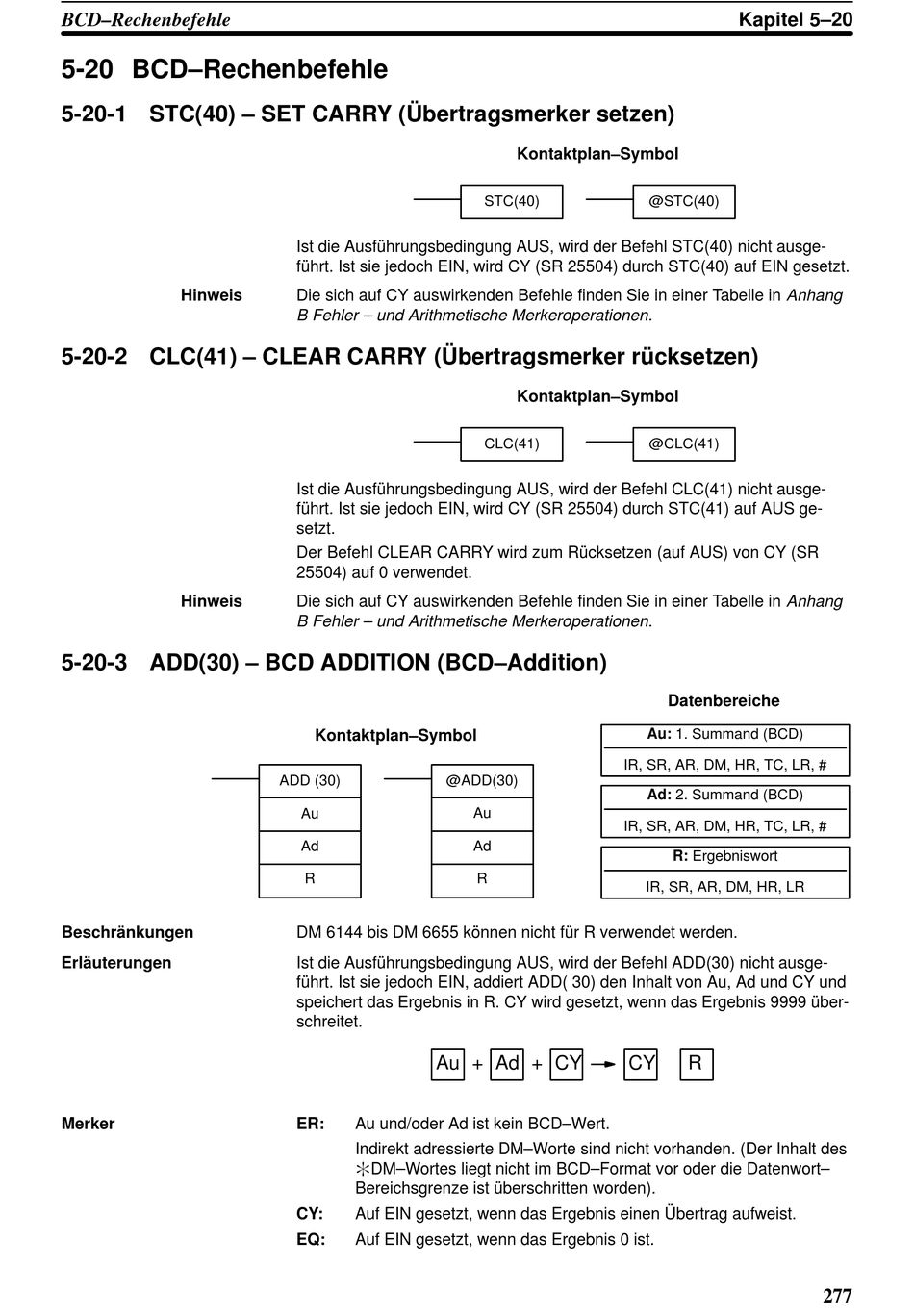

BCD–Rechenbefehle
5-20 BCD–Rechenbefehle
5-20-1 STC(40) – SET CARRY (Übertragsmerker setzen)
Hinweis
5-20-2 CLC(41) – CLEAR CARRY (Übertragsmerker rücksetzen)
Hinweis
5-20-3 ADD(30) – BCD ADDITION (BCD–Addition)
Beschränkungen
Erläuterungen
Merker
Ist die Ausführungsbedingung AUS, wird der Befehl STC(40) nicht ausge-
führt. Ist sie jedoch EIN, wird CY (SR 25504) durch STC(40) auf EIN gesetzt.
Die sich auf CY auswirkenden Befehle finden Sie in einer Tabelle in Anhang
B Fehler – und Arithmetische Merkeroperationen.
Ist die Ausführungsbedingung AUS, wird der Befehl CLC(41) nicht ausge-
führt. Ist sie jedoch EIN, wird CY (SR 25504) durch STC(41) auf AUS ge-
setzt.
Der Befehl CLEAR CARRY wird zum Rücksetzen (auf AUS) von CY (SR
25504) auf 0 verwendet.
Die sich auf CY auswirkenden Befehle finden Sie in einer Tabelle in Anhang
B Fehler – und Arithmetische Merkeroperationen.
Kontaktplan–Symbol
ADD (30) @ADD(30)
Au
Ad
R
DM 6144 bis DM 6655 können nicht für R verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl ADD(30) nicht ausge-
führt. Ist sie jedoch EIN, addiert ADD( 30) den Inhalt von Au, Ad und CY und
speichert das Ergebnis in R. CY wird gesetzt, wenn das Ergebnis 9999 über-
schreitet.
Au + Ad + CY
ER: Au und/oder Ad ist kein BCD–Wert.
Indirekt adressierte DM–Worte sind nicht vorhanden. (Der Inhalt des
:DM–Wortes liegt nicht im BCD–Format vor oder die Datenwort–
Bereichsgrenze ist überschritten worden).
CY: Auf EIN gesetzt, wenn das Ergebnis einen Übertrag aufweist.
EQ: Auf EIN gesetzt, wenn das Ergebnis 0 ist.
Kontaktplan–Symbol
STC(40)
Kontaktplan–Symbol
CLC(41)
IR, SR, AR, DM, HR, TC, LR, #
Au
IR, SR, AR, DM, HR, TC, LR, #
Ad
R
IR, SR, AR, DM, HR, LR
CY
Kapitel 5–20
@STC(40)
@CLC(41)
Datenbereiche
Au: 1. Summand (BCD)
Ad: 2. Summand (BCD)
R: Ergebniswort
R
277
