Merkmale und Funktionen der CPM1A

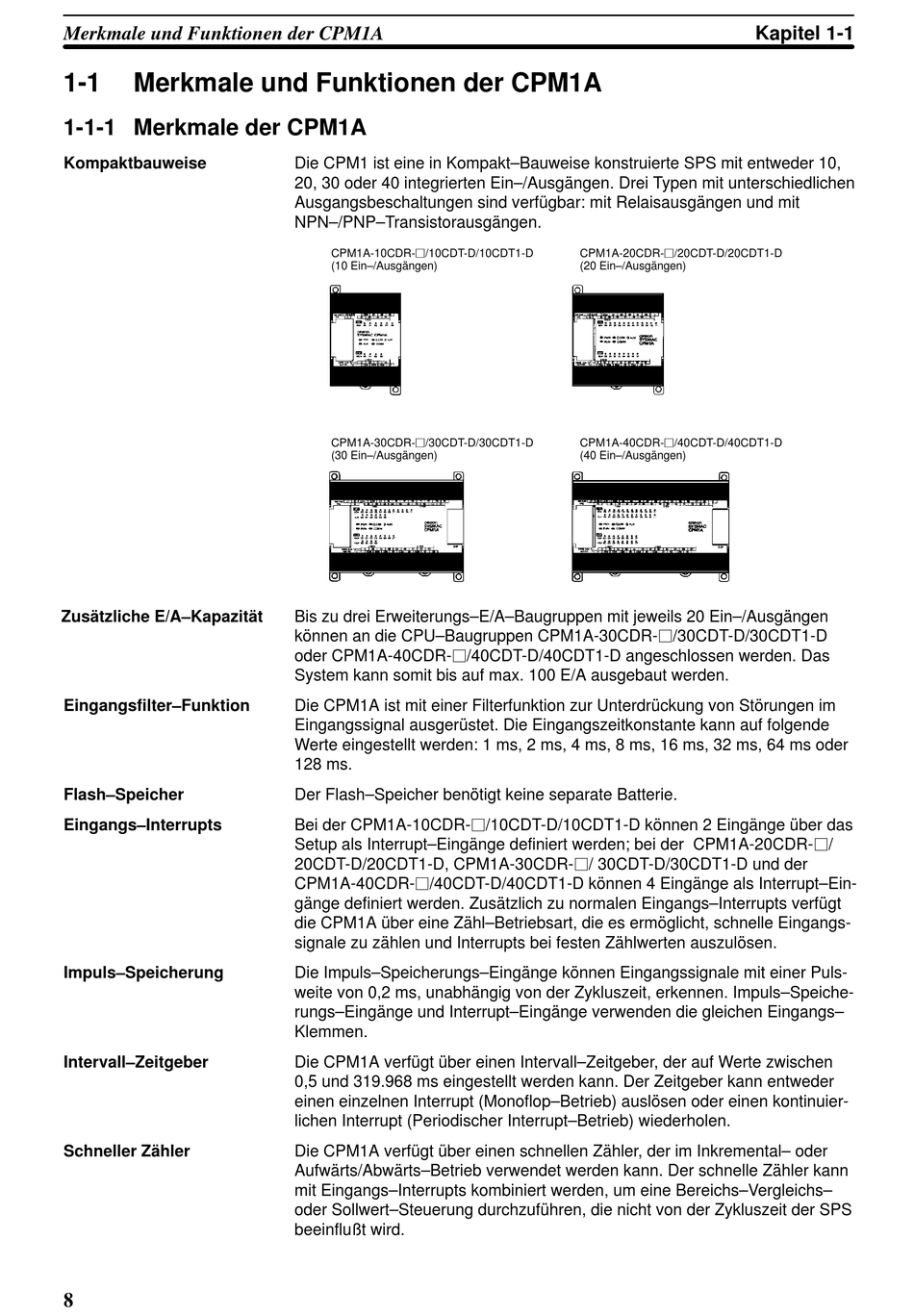

1-1 Merkmale und Funktionen der CPM1A

1-1-1 Merkmale der CPM1A

Kompaktbauweise
Zusätzliche E/A–Kapazität
Eingangsfilter–Funktion
Flash–Speicher
Eingangs–Interrupts
Impuls–Speicherung
Intervall–Zeitgeber
Schneller Zähler
8
Die CPM1 ist eine in Kompakt–Bauweise konstruierte SPS mit entweder 10,
20, 30 oder 40 integrierten Ein–/Ausgängen. Drei Typen mit unterschiedlichen
Ausgangsbeschaltungen sind verfügbar: mit Relaisausgängen und mit
NPN–/PNP–Transistorausgängen.
CPM1A-10CDR-j/10CDT-D/10CDT1-D
(10 Ein–/Ausgängen)
CPM1A-30CDR-j/30CDT-D/30CDT1-D
(30 Ein–/Ausgängen)
Bis zu drei Erweiterungs–E/A–Baugruppen mit jeweils 20 Ein–/Ausgängen
können an die CPU–Baugruppen CPM1A-30CDR-j/30CDT-D/30CDT1-D
oder CPM1A-40CDR-j/40CDT-D/40CDT1-D angeschlossen werden. Das
System kann somit bis auf max. 100 E/A ausgebaut werden.
Die CPM1A ist mit einer Filterfunktion zur Unterdrückung von Störungen im
Eingangssignal ausgerüstet. Die Eingangszeitkonstante kann auf folgende
Werte eingestellt werden: 1 ms, 2 ms, 4 ms, 8 ms, 16 ms, 32 ms, 64 ms oder
128 ms.
Der Flash–Speicher benötigt keine separate Batterie.
Bei der CPM1A-10CDR-j/10CDT-D/10CDT1-D können 2 Eingänge über das
Setup als Interrupt–Eingänge definiert werden; bei der CPM1A-20CDR-j/
20CDT-D/20CDT1-D, CPM1A-30CDR-j/ 30CDT-D/30CDT1-D und der
CPM1A-40CDR-j/40CDT-D/40CDT1-D können 4 Eingänge als Interrupt–Ein-
gänge definiert werden. Zusätzlich zu normalen Eingangs–Interrupts verfügt
die CPM1A über eine Zähl–Betriebsart, die es ermöglicht, schnelle Eingangs-
signale zu zählen und Interrupts bei festen Zählwerten auszulösen.
Die Impuls–Speicherungs–Eingänge können Eingangssignale mit einer Puls-
weite von 0,2 ms, unabhängig von der Zykluszeit, erkennen. Impuls–Speiche-
rungs–Eingänge und Interrupt–Eingänge verwenden die gleichen Eingangs–
Klemmen.
Die CPM1A verfügt über einen Intervall–Zeitgeber, der auf Werte zwischen
0,5 und 319.968 ms eingestellt werden kann. Der Zeitgeber kann entweder
einen einzelnen Interrupt (Monoflop–Betrieb) auslösen oder einen kontinuier-
lichen Interrupt (Periodischer Interrupt–Betrieb) wiederholen.
Die CPM1A verfügt über einen schnellen Zähler, der im Inkremental– oder
Aufwärts/Abwärts–Betrieb verwendet werden kann. Der schnelle Zähler kann
mit Eingangs–Interrupts kombiniert werden, um eine Bereichs–Vergleichs–
oder Sollwert–Steuerung durchzuführen, die nicht von der Zykluszeit der SPS
beeinflußt wird.
CPM1A-20CDR-j/20CDT-D/20CDT1-D
(20 Ein–/Ausgängen)
CPM1A-40CDR-j/40CDT-D/40CDT1-D
(40 Ein–/Ausgängen)
Kapitel 1-1
