Datentransferbefehle

Beschränkungen
Erläuterungen
Vorsichtsmaßnahmen
Merker
Beispiel
00000

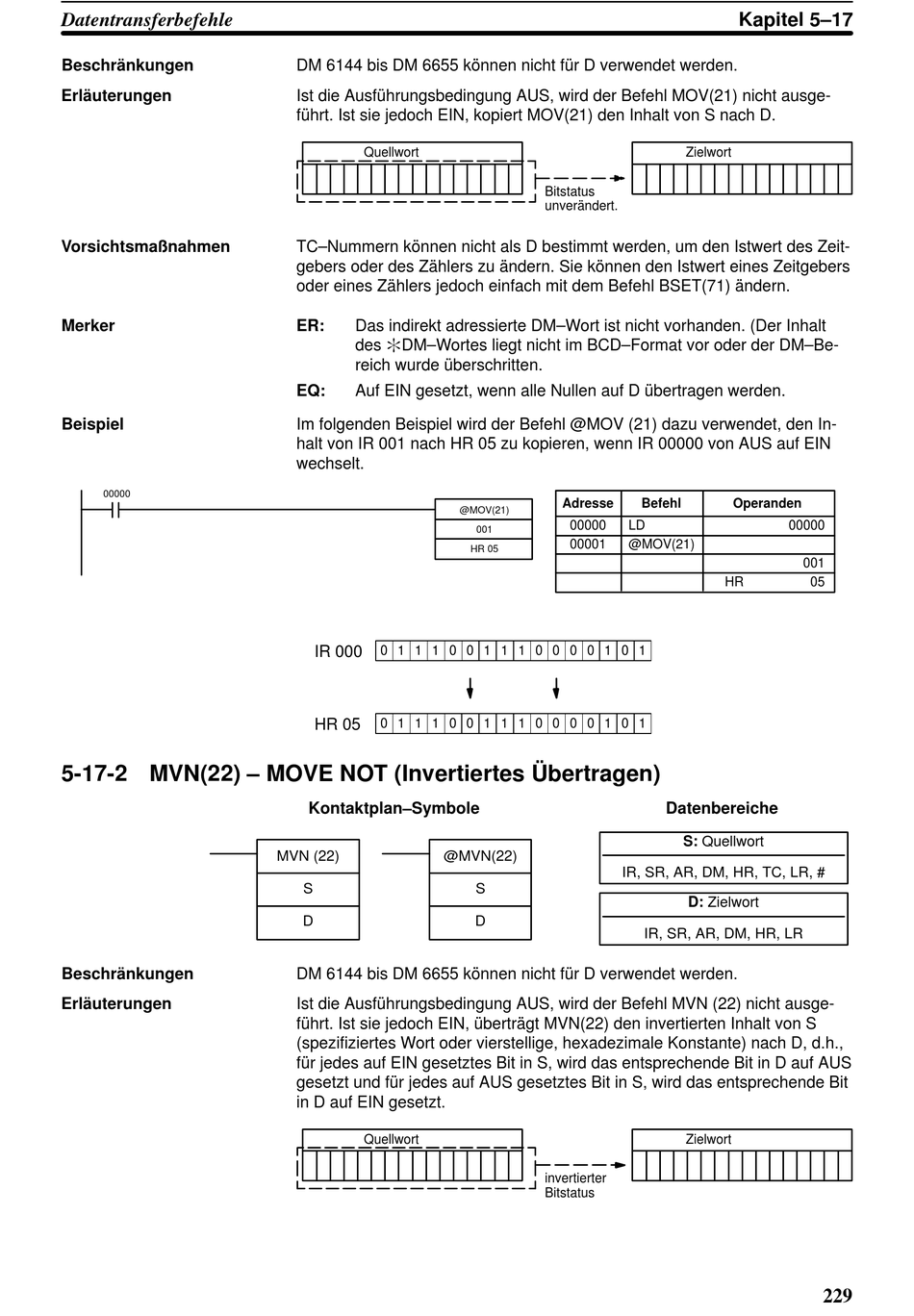

5-17-2 MVN(22) – MOVE NOT (Invertiertes Übertragen)
Beschränkungen
Erläuterungen
DM 6144 bis DM 6655 können nicht für D verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl MOV(21) nicht ausge-
führt. Ist sie jedoch EIN, kopiert MOV(21) den Inhalt von S nach D.
Quellwort
TC–Nummern können nicht als D bestimmt werden, um den Istwert des Zeit-
gebers oder des Zählers zu ändern. Sie können den Istwert eines Zeitgebers
oder eines Zählers jedoch einfach mit dem Befehl BSET(71) ändern.
ER: Das indirekt adressierte DM–Wort ist nicht vorhanden. (Der Inhalt
des :DM–Wortes liegt nicht im BCD–Format vor oder der DM–Be-
reich wurde überschritten.
EQ: Auf EIN gesetzt, wenn alle Nullen auf D übertragen werden.
Im folgenden Beispiel wird der Befehl @MOV (21) dazu verwendet, den In-
halt von IR 001 nach HR 05 zu kopieren, wenn IR 00000 von AUS auf EIN
wechselt.
IR 000 0 1 1 1 0 0 1 1 1 0
HR 05 0 1 1 1 0 0 1 1 1 0
Kontaktplan–Symbole
MVN (22) @MVN(22)
S
D
DM 6144 bis DM 6655 können nicht für D verwendet werden.
Ist die Ausführungsbedingung AUS, wird der Befehl MVN (22) nicht ausge-
führt. Ist sie jedoch EIN, überträgt MVN(22) den invertierten Inhalt von S
(spezifiziertes Wort oder vierstellige, hexadezimale Konstante) nach D, d.h.,
für jedes auf EIN gesetztes Bit in S, wird das entsprechende Bit in D auf AUS
gesetzt und für jedes auf AUS gesetztes Bit in S, wird das entsprechende Bit
in D auf EIN gesetzt.
Quellwort
Bitstatus
unverändert.
Adresse
@MOV(21)
00000 LD
001
00001 @MOV(21)
HR 05
0 0 0 1 0 1
0 0 0 1 0 1
IR, SR, AR, DM, HR, TC, LR, #
S
D
invertierter
Bitstatus
Kapitel 5–17
Zielwort
Befehl Operanden
00000
001
HR 05
Datenbereiche
S: Quellwort
D: Zielwort
IR, SR, AR, DM, HR, LR
Zielwort
229
