Kontaktplan–Befehle
AND NOT – AND NOT
OR – OR
OR NOT – OR NOT
Beschränkungen
Beschreibung
Merker

5-7-2 AND LOAD und OR LOAD

AND LOAD – AND LD
OR LOAD – OR LD
Beschreibung
Merker
192
B
B
B
Die Anzahl der verwendeten Befehle wie auch die Reihenfolge ihrer Anwen-
dung wird ausschließlich durch die Speicherkapazität der SPS beschränkt.
Die oben aufgeführten sechs Basisbefehle entsprechen den Bedingungen
auf einem Kontaktplan. Wie in Kapitel 4 Kontaktplan–Programmierung erläu-
tert, bestimmt der Zustand des für jeder Bedingung zugewiesenen Bits die
Ausführungsbedingungen für alle anderen Befehle. Jeder dieser Befehle und
jede Bit–Adresse kann so oft wie benötigt benutzt werden.
Der Zustand des LD oder LD NOT zugewiesenen Bitoperanden (B) ermittelt
die erste Ausführungsbedingung. AND bewirkt eine logische Und–Verknü-
pfung zwischen der Ausführungsbedingung und dem Zustand des ihr zuge-
wiesenen Bitoperanden; AND NOT bewirkt die Und–Verknüpfung zwischen
der Ausführungsbedigung und dem invertierten Zustand des Bitoperanden.
OR bewirkt eine logische Oder–Verknüpfung zwischen der Ausführungsbe-
digung und dem Zustand des Operandenbits; OR NOT bewirkt die logische
Oder–Verknüpfung zwischen der Ausführungsbedigung und dem invertierten
Zustand des Bits.
Die vorstehenden Befehle haben keine Auswirkungen auf Merker.

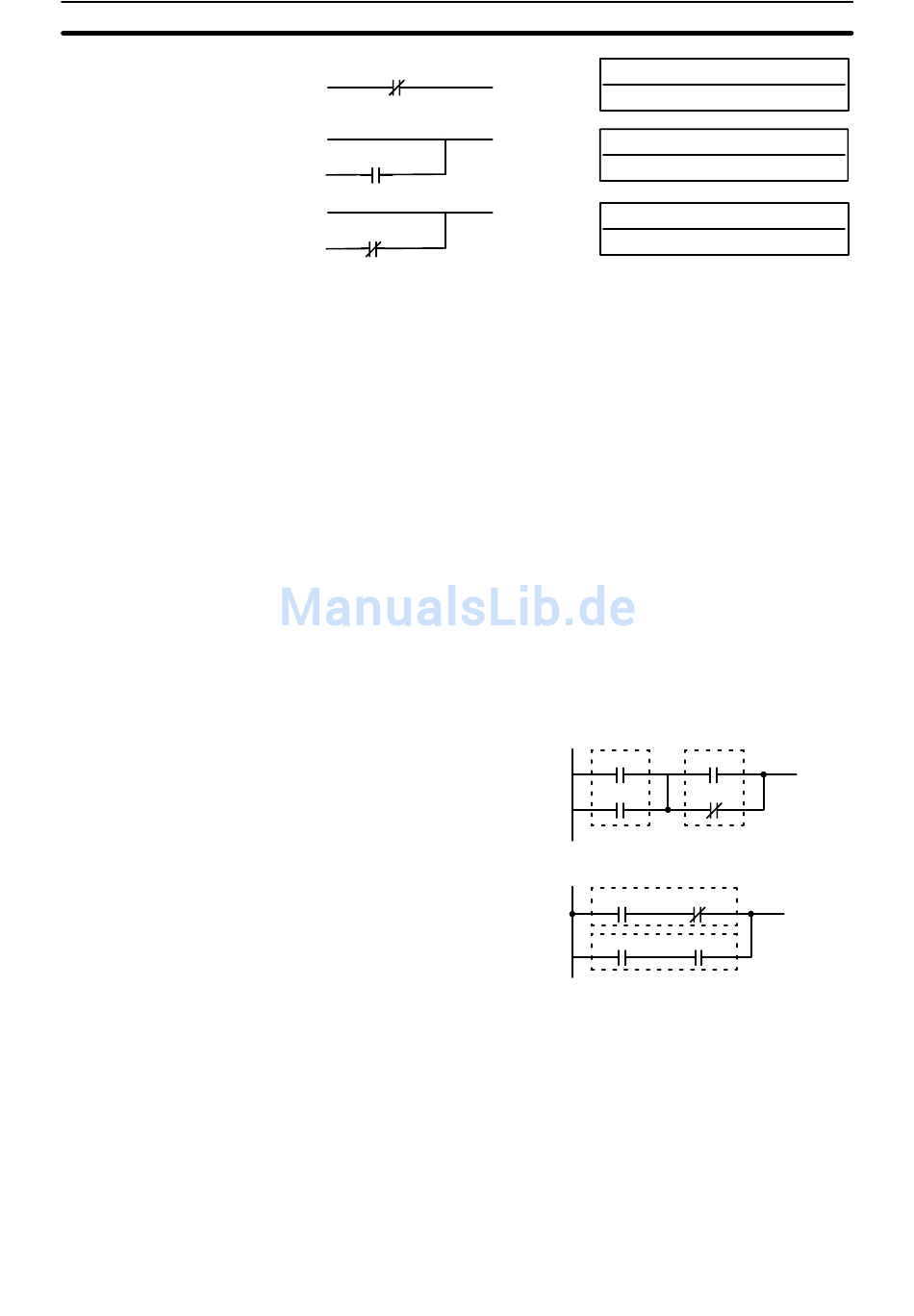

Kontaktplan–Symbol
Kontaktplan–Symbol
Werden Befehle so zu Blöcken miteinander verbunden, daß eine logische
Verknüpfung über OR und AND nicht möglich ist, muß AND LD bzw. OR LD
benutzt werden. AND and OR stellen eine logische Verknüpfung zwischen
einer Ausführungsbedingung und dem Zustand eines Bits her, wohingegen
AND LD und OR LD zwei Ausführungsbedingungen, die aktuelle und die zu-
letzt nicht benutzte, logisch miteinander verknüpft.
Um die Anzahl erforderlicher Programmierungsbefehle zu reduzieren, ist ein
grundlegendes Verständnis von Logikblöcken notwendig. Eine Erläuterung
des Begriffs mit Anwendungsbeispielen finden Sie in Kapitel 4–3–6 Logik-
block–Befehle.
Die vorstehenden Befehle haben keine Auswirkungen auf Merker.
Kapitel 5-7
B: Bit
IR, SR, AR, HR, TC, LR
B: Bit
IR, SR, AR, HR, TC, LR
B: Bit
IR, SR, AR, HR, TC, LR
00000 00002
00001 00003
00000 00001
00002 00003
