Programmierkonsolen–Funktion
Eingabe einer neuen
Sollwertkonstante
1, 2, 3...
Inkrementieren und
Dekrementieren einer
Sollwertkonstante
1, 2, 3...
4-2-19 Hexadezimal–/BCD–Datenänderung
Diese Funktion dient sowohl zur Eingabe einer neuen Sollwert–Konstante als
auch zum Umwandeln einer Sollwert–Konstante in eine Wort–Aresse und um-
gekehrt. Das nachfolgende Beispiel veranschaulicht, wie eine Sollwertkon-
stante in eine Adresse umgewandelt wird.

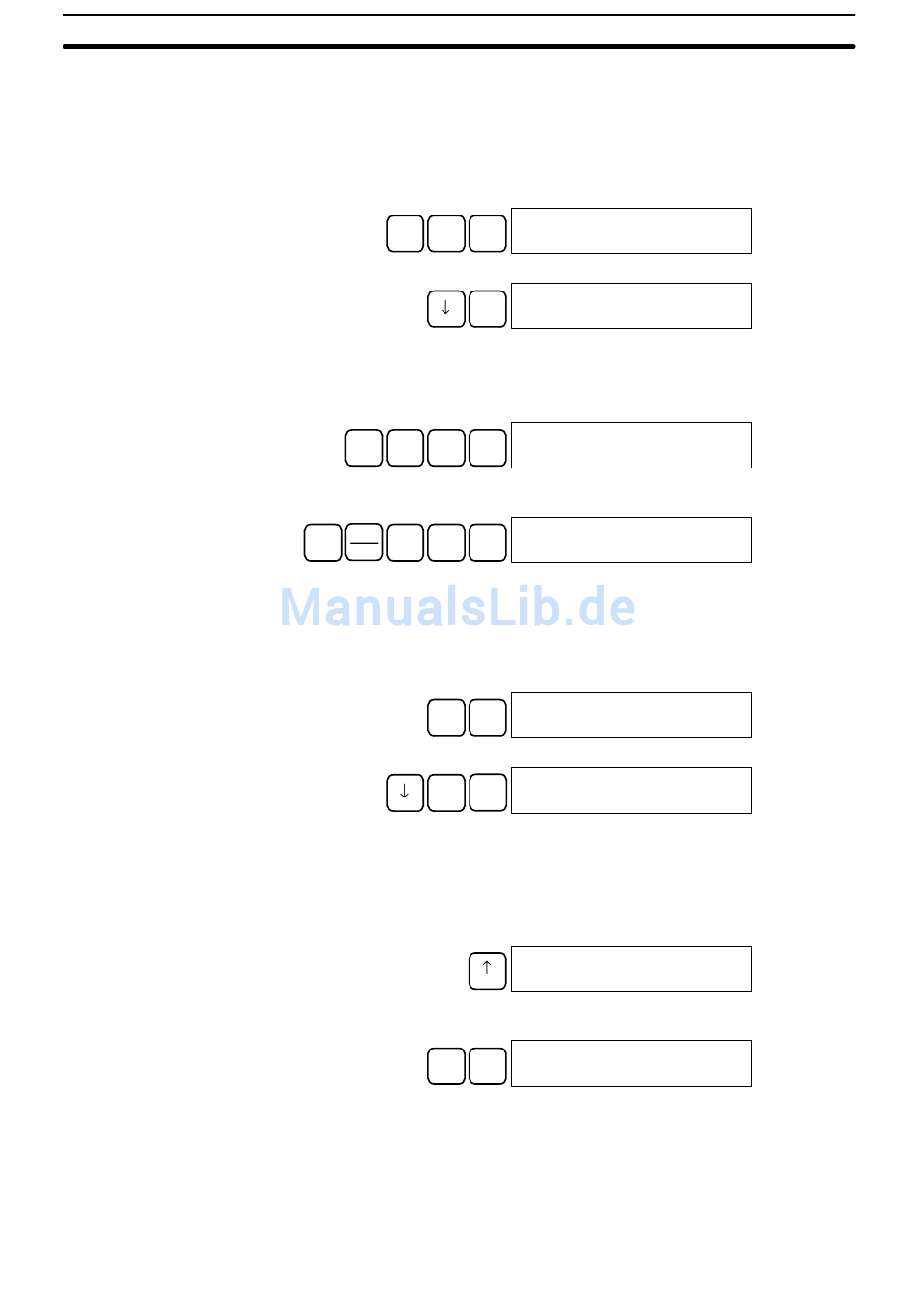

1. Drücken Sie die [CLR]–Taste, um zur Ausgangsanzeige zurückzukehren.
2. Lassen Sie den gewünschten Zeitgeber oder Zähler anzeigen.
B
1
TIM
3. Drücken Sie die [Pfeil–abwärts]–Taste und dann die [CHG]–Taste.
4. Sie können jetzt eine neue Sollwert–Konstante eingeben oder die Soll-
wert–Konstante in eine Wort–Adresse umwandeln.
a) Geben Sie die neue Sollwert–Konstante ein und drücken Sie die
[WRITE]–Taste, um sie zu speichern.
B
C
E
1
2
4
b) Zum Umwandeln in eine Wort–Adresse geben Sie die Wort–Adresse
ein und drücken Sie die [WRITE]–Taste.
B
A
CH
SHIFT
1
0
*
Diese Funktion dient dem Inkrementieren und Dekrementieren einer Sollwert–
Konstante. Sie ist nur ausführbar, wenn der Sollwert zuvor als Konstante ein-
gegeben wurde.
1. Drücken Sie die [CLR]–Taste, um zum Ausgangsanzeige zurückzukehren.
2. Lassen Sie den gewünschten Zeitgeber oder Zähler anzeigen.
TIM
3. Drücken Sie die [Pfeil–abwärts]–, die [CHG]– und dann die [EXT]–Taste.
CHG
Die links angezeigte Konstante ist der alte Sollwert und der rechts ange-
zeigte Wert wird die neue Sollwertkonstante, sobald Sie die Schritte bis
Punkt 5 ausgeführt haben.
4. Zum Inkrementieren und Dekrementieren der Konstante drücken Sie die
[Pfeil–abwärts] und [Pfeil–aufwärts]–Tasten. In vorliegendem Fall wurde
der Sollwert ein Mal inkrementiert.
5. Drücken Sie die [CLR]–Taste zwei Mal, um den neuen Zeigeber–Sollwert
zu speichern.
CLR
Diese Funktion dient dem Ändern des BCD– oder hexadezimalen Wertes ei-
nes Wortes, das entsprechend der unter 4-2-11 Bit–/Wortüberwachung darge-
stellten Vorgehensweise überwacht wird . Sie ist nur im MONITOR– oder
PROGRAM–Betrieb ausführbar.
00201SRCH
SRCH
TIM
001
00201DATA?
CHG
T001 #0123 #????
00201 TIM DATA
WRITE
#0124
00201 TIM DATA
WRITE
010
00201SRCH
SRCH
TIM
000
00201DATA ? U/D
EXT
T000 #0123 #0123
00201DATA ? U/D
T000 #0123 #0124
00201 TIM DATA
CLR
#0124
Kapitel 4-2
79
