Bedienungsanleitung

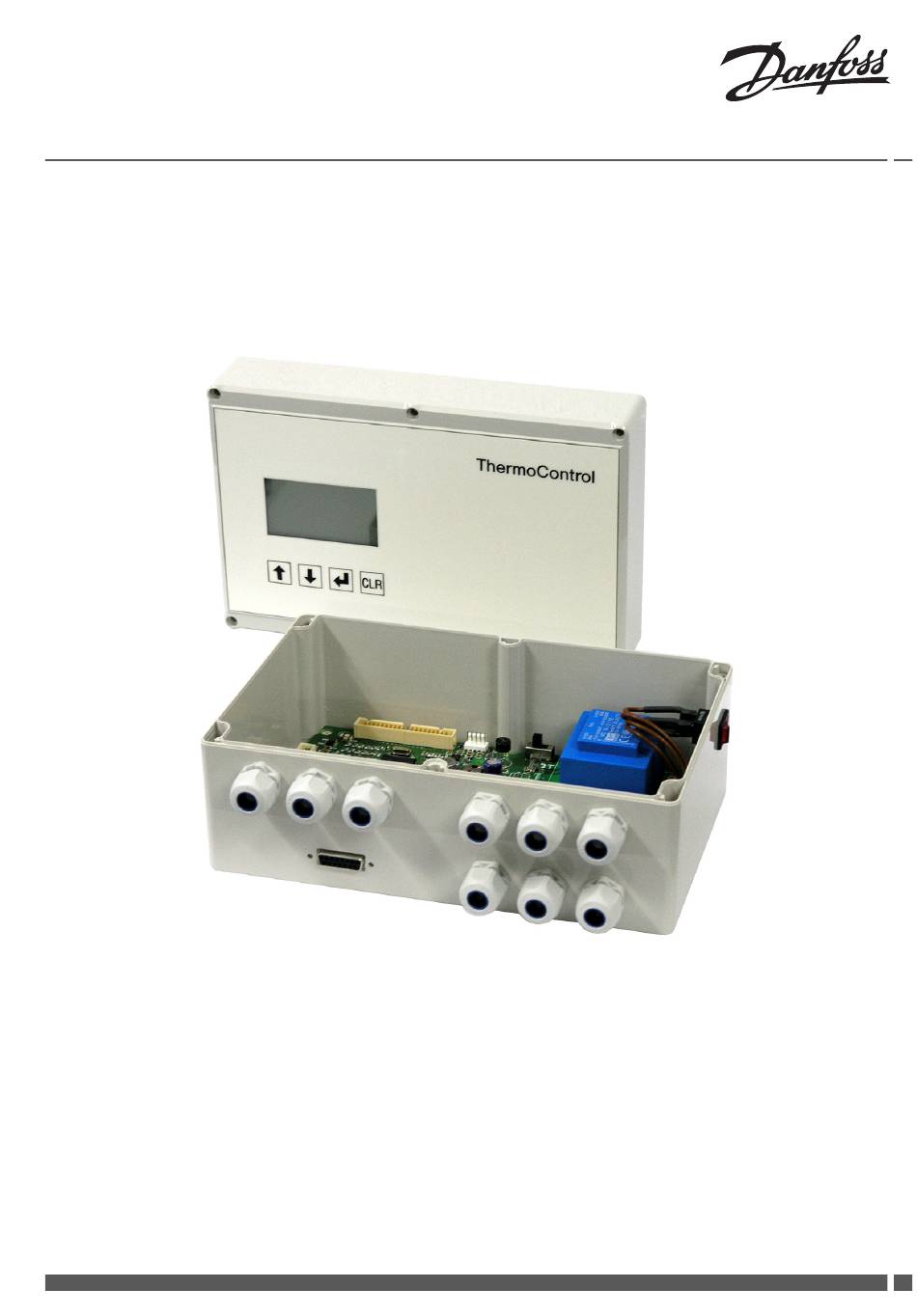

ThermoControl - 3
Applikation ThermoClean
Achtung!
Vor Beginn aller Arbeiten diese Bedienungs- und zugehörige
Montageanleitung lesen. Vor Inbetriebnahme das Gerät auf
mangelfreien Zustand und technisch einwandfreie Funktion kontrollieren.
Die Bedienungsanleitung immer griffbereit am Gerät aufbewahren.
Original Bedienungsanleitung
1
Danfoss District Energy
VI.JM.D1.03
DEN - SMT / PL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ThermoControl-3

Inhaltszusammenfassung für Danfoss ThermoControl-3

  • Seite 1 Vor Beginn aller Arbeiten diese Bedienungs- und zugehörige Montageanleitung lesen. Vor Inbetriebnahme das Gerät auf mangelfreien Zustand und technisch einwandfreie Funktion kontrollieren. Die Bedienungsanleitung immer griffbereit am Gerät aufbewahren. Original Bedienungsanleitung Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 2: Inhaltsverzeichnis

    9.1.2 Inverses PWM-Steuersignal ................................21 9.1.3 0 –10V Steuersignal ....................................22 10. Drehzahlbereiche der Umwälzpumpen ..............................23 11. Standardwerte ..........................................24 12. Fehlerbehandlung ........................................26 13. Funktionsstörungen ........................................28 Notizen ................................................30 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 3: Sicherheitshinweise

    Nach Ende des Gebrauchs ist dieses über die örtlichen Sammelstellen der Rohstoffverwertung zuzuführen. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Anlage zu beachten sind. Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 4: Allgemeine Informationen

    ThermoControl - 3 Allgemeine Informationen Diese Bedienungsanleitung beschreibt die Bedienung Diese Bedienungsanleitung des Trinkwasserreglers und Funktion des elektronischen Trinkwasserreglers ThermoControl-3 bezieht sich auf die Anti-Legionel- ThermoControl-3. Ergänzend ist die zugehörige Mon- lensysteme tageanleitung hinzuzuziehen. • ThermoClean®-Combi Die Einhaltung aller angegebenen Sicherheitshinweise •...

  • Seite 5: Thermoclean A", Heizungsseitig Regelventil Ohne/Mit Notstellfunktion

    Bedienungsanleitung ThermoControl - 3 4.1 „ThermoClean a“, heizungsseitig Regelventil ohne/mit Notstellfunktion Zugehörige Elektroanschlusspläne siehe Kap. 5.1 bzw. 5.2 Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 6: Thermoclean B", Heizungsseitig Mit Umwälzpumpe

    Bedienungsanleitung ThermoControl - 3 4.2 „ThermoClean b“, heizungsseitig mit Umwälzpumpe Zugehöriger Elektroanschlussplan siehe Kap. 5.3 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 7: Thermoclean C", Heizungsseitig Mit Umwälzpumpe Und Mischventil

    Bedienungsanleitung ThermoControl - 3 4.3 „ThermoClean c“, heizungsseitig mit Umwälzpumpe und Mischventil Zugehöriger Elektroanschlussplan siehe Kap. 5.4 Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 8: Elektroanschlusspläne

    Bedienungsanleitung ThermoControl - 3 Elektroanschlusspläne 5.1 „ThermoClean a“, heizungsseitig Regelventil ohne Notstellfunktion DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 9: Thermoclean A", Heizungsseitig Regelventil Mit Notstellfunktion

    Bedienungsanleitung ThermoControl - 3 5.2 „ThermoClean a“, heizungsseitig Regelventil mit Notstellfunktion Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 10: Thermoclean B", Heizungsseitig Mit Umwälzpumpe

    Bedienungsanleitung ThermoControl - 3 5.3 „ThermoClean b“, heizungsseitig mit Umwälzpumpe 10 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 11: Thermoclean C", Heizungsseitig Mit Umwälzpumpe Und Mischventil

    Bedienungsanleitung ThermoControl - 3 5.4 „ThermoClean c“, heizungsseitig mit Umwälzpumpe und Mischventil Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 12: Funktionsbeschreibung

    Bedienungsanleitung ThermoControl - 3 Funktionsbeschreibung 6.1 Allgemein 6.3 Zapfung Das Regelgerät „ThermoControl-3“ führt alle relevanten Das gesamte Systemvolumen wird konstant auf einer Des- Regelungs- und Steuerungsfunktionen aus, die für den infektionstemperatur von 70°C gehalten. Wasserentnah- bestimmungsgemäßen Betrieb des Anti-Legionellen- men (Zapfung oder Zirkulationsvolumenstrom) werden systems ThermoClean®...

  • Seite 13: Überzapfungschutz (Option)

    Zur Nutzung dieser Option muss sowohl der Fühler zur Überwachung des Überzapfungsschutzes „FRÜ“ (Zubehör) als auch ein motorbetriebenes Absperrorgan „MKRÜ“ (bauseits, 230V / 3-Punkt-Regelverhalten) instal- liert und der Parameter „MKRü ein“ im Regler aktiviert sein (s. Kap. 8.2.4). Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 14: Grundlegende Bedienung

    7.2 Einschalten des Reglers Über das Display auf dem Frontdeckel des Reglers Durch Betätigung des Netzschalters (s. Montageanlei- ThermoControl-3 können Informationen erfragt, Einga- tung, Kap. 4. / Pos. (1)) wird der Regler eingeschaltet. ben getätigt und Änderungen vorgenommen werden. Es erfolgt ein Selbsttest, gefolgt von der Displayanzeige Mit den vier Folientasten (s.

  • Seite 15: Funktionen Und Einstellungen / Hauptmenü

    Neue, ungelesene Meldungen werden mit einem „!“ gekennzeichnet. Durch das Lesen und Schließen der Meldung wird das „!“ aus der Meldezeile entfernt. 8.1.3 Info (Menüebene 1.3) Zeigt den eingestellten Anlagentyp und die aktuelle Software-Version des Reglers an. Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 16: Sollwerte (Menüebene 2.1)

    Benennung der Startzeit zu aktivieren. • Extern: Die Desinfektion wird über einen ex- ternen potentialfreien Kontakt (überge- ordnete MSR, Schlüsselschalter etc.) aktivi- ert bzw. deaktiviert. (s. Montageanleitung, Abschnitt Klemmenbelegung / „exDi“) 16 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 17: Parameter 1 (Menüebene 2.3)

    - 0 -10V: 0 -10V Steuersignal • PSL aus: wird in der Zeit des Pumpennachlaufs der Sollwert am Fühlerwert FSL um den einstell- bare Temperaturwert unterschritten, wird die Pumpe abgeschaltet. Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 18: Nachtabschaltung (Menüebene 2.6)

    Die Uhrzeit und das Datum muss nur bei der Erstinbe- triebnahme des Reglers eingestellt werden. Der Regler verfügt über eine Uhr mit 24-Stunden-Anzeige. • Zeit: „hh:mm:ss“ • Datum: „dd:mm:yy“ HINWEIS: Die Umstellung auf Sommer- bzw. Winterzeit erfolgt automatisch. 18 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 19: Pin Eingabe

    („TR“ 0=Aus / 1=An) und angeschlossene Pumpen und deren Aktivierung. Nach dem Verlassen des Systemtests wechselt der Regler in den zuvor ausgewählten Anlagentyp zurück. Die in der Menüebene Systemtest veränderten Werte werden beim Verlassen nicht übernommen. Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 20: Meldungen Lösch. (Menüebene 3.4)

    Sensoren, setzen zusätzlich den Störausgang STM (Kategorie 3). In Kap. 12 sind alle Meldungsnummern, die Ereignisse, die entsprechenden Standardkategorien und die obligatorischen Reaktionen des Reglers aufgeführt. 20 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 21: Inbetriebnahme

    Die verschiedenen Anlagentypen werden in Kap. 4 dar- gestellt und unterscheiden sich durch die heizungsseitige Regelvariante. Nach Auswahl des Anlagentyps erfolgt ein 9.1 Auswahl Pumpensignal Die Pumpen der von Danfoss gelieferten Anti-Legionel- lensysteme sind für Netzspannung 230V und den Steu- ersignalen PWM (Pulsweitenmodulation) bzw. 0-10V ausgeführt.

  • Seite 22: -10V Steuersignal

    Einstellung zu wählen, welche die Verarbeitung des 0-10V-Signals erlaubt. 0-10V Steuersignal Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V Ansteuerung (z.B. Grundfos MAGNA3) Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V Ansteuerung (z.B. Grundfos MAGNA mit GeniBus-Modul) 22 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...

  • Seite 23: Drehzahlbereiche Der Umwälzpumpen

    Bedienungsanleitung ThermoControl - 3 10. Drehzahlbereiche der Umwälzpumpen Die Regelung ThermoControl-3 steuert die Um- Die Richtwerte in den Tabellen stellen die Basis für die wälzpumpen leistungsabhängig über das jeweilige Erstinbetriebnahme der Systeme dar. In Abhängigkeit Steuersignal an. Um das Regelverhalten weiter zu opti- der jeweiligen Pumpen- und Rohrnetzkennlinie ist der mieren, sollte der Drehzahlbereich jeder Umwälzpumpe...

  • Seite 24: Standardwerte

    5.0 s 0.0 .. 25.0 s PZW Opt regeln Min. / regeln PZW Min 5 .. 100% PZW Max 100% 5 .. 100% HZG VL 5 min 0 .. 240 min 24 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...
  • Seite 25 Ja / Nein 22:00 05:00 RLT-Begrenzer Aktiv Nein Ja / Nein Temperatur 75.0°C 40 .. 100°C Anzeige Licht 10 .. 120s Menü 1 .. 30 min Systemwartung Zugangs PIN 0000 0000 .. 9999 Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 26: Fehlerbehandlung

    Beginn der SL über den HZG VL Zeitraum ‘HZG VL’ keine PSLEin- × Überlauf schaltbeding.; deshalb PSL kategorisch auf Min seit 12 Stunden keine Speicher- 12h keine SL × Ladung mehr Desinfektion × 26 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...
  • Seite 27 Pumpen aus bzw. Ventil zufahren auch keine Speicherladung mehr zulassen während der Speicherladung geht die PZW abhängig von der Einstellung „PZW Opt“ auf Min; siehe auch Menüebene 2.3 nur wenn der entsprechende Fühler bzw. die Funktion aktiviert ist Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 28: Funktionsstörungen

    Sprechen Sie Anlage falsch - Anlage erweitern / unsere Fach- dimensioniert vergrößern berater an - Dimensionierung prüfen Sprechen Sie Anlage wird überzapft - Anlage erweitern / unsere Fach- vergrößern berater an 28 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...
  • Seite 29 - Regelverstärkung siehe Bedienungs- falsche Reglereinstellung(en) konstant - Nachstellzeit anleitung - Ventillaufzeit schwankende Trinkwas- Betriebsbedingungen, wie serversorgung, schwank- Druck, Menge, Wärme- oder Verbrühungsgefahr! ender Primärdifferenzdruck, Differenzdruck herstellen, Medienversorger schwankende Heizwasser- absichern menge Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...

  • Seite 30: Notizen

    Bedienungsanleitung ThermoControl - 3 Notizen 30 DEN - SMT / PL VI.JM.D1.03 Danfoss District Energy...
  • Seite 31 Bedienungsanleitung ThermoControl - 3 Notizen Danfoss District Energy VI.JM.D1.03 DEN - SMT / PL...
  • Seite 32 Tel.: +43 2236 5040-0 Fax: +49 69 8902466-430 atscservice@danfoss.com service-hh@danfoss.com Service-Hotline: 0180 3212686* *9 Ct/Minute aus dem deutschen Festnetz, Preise aus dem Mobilfunknetz können abweichen Mo.-Do. 17:00-22:00 Uhr, Fr. 15:00-22:00 Uhr, Wochenende/ Feiertage 08:00-22:00 Uhr VI.JM.D1.03 Produced by Danfoss A/S © 06/2014...
