Inhaltszusammenfassung für Danfoss OPTYMA Control AK-RC 103

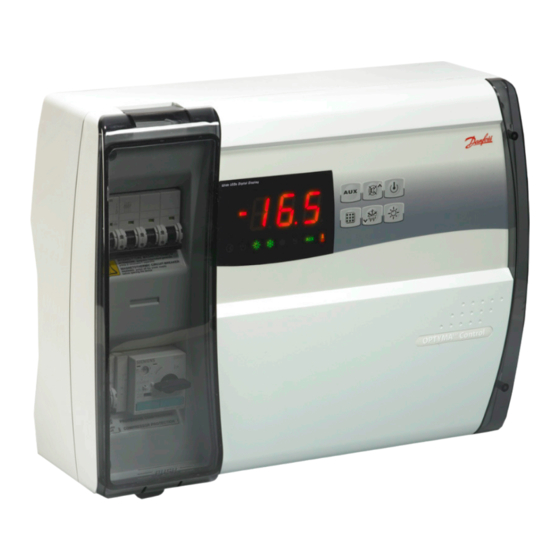

- Seite 1 User Guide OPTYMA Control Dreiphasig AK-RC 103...
-
Seite 2: Inhaltsverzeichnis
Pump-down-Funktion ................................20 Passwortfunktion ..................................20 Alarm/UMSCHALTEN HILFSRELAIS / Datenkommunikation ..................21 Alarmcodes ......................................23 Fehlersuche ......................................24 Allgemeine Sicherheitsanweisungen ............................ 25 Wartung ......................................25 Teileliste........................................ 26 Bestellungen ...................................... 27 RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 3: Allgemeines
Wenn die Datenübertragung genutzt wird, kann (statisch, Heizwiderstand). das Alarmrelais nicht verwendet werden. - Direkte oder Pump-Down-Steuerung Abtauung, Beleuchtung und Alarme können per Datenübertragung bedient werden. - Raumlichteinschaltung über Bedienfeldtaste oder Türschalter OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 4: Technische Merkmale Der Dreiphasigen Optyma
Die Relais können nicht für den direkten Anschluss kapazitiver Lasten, wie beispielsweise LEDs und Ein/Aus-Steuerungen für EC-Motoren, genutzt werden. Alle Belastungen mit Schaltnetzteil müssen mithilfe eines geeigneten Schütz oder Ähnlichem angeschlossen werden. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 5: Schaltbilder
Schaltbilder OPTYMA Control, dreiphasig (3 kW) OPTYMA Control, dreiphasig (5 kW) Abmessungen Maße in mm. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 6: Identi Kationsdaten
Höhe für eine leichte Benutzung und Wartung. Der Installateur darf nicht bei der Arbeit am Schaltschrank nicht in Gefahr geraten. Das Gerät muss in einer Höhe zwischen 0,6 bis 1,7 m vom Boden angebracht werden. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 7: Installieren Der Einheit
Installieren der Einheit Heben Sie die durchsichtige Hülle an. Entfernen Sie die Schraubenabdeckung an der rechten Seite. Schrauben Sie die 4 Befestigungsschrauben an der Vorderseite der Abdeckung ab. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... - Seite 8 Biegen Sie die Gelenkstücke ab und drehen Sie die Frontplatte um 180° nach unten, um zum Inneren des Schaltschranks Zugang zu bekommen. Trennen Sie dann den Steckkontakt der elektronischen Karte ab. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103...
- Seite 9 4 Löchern an der Rückwand heraus, um sie für die Befestigung an der Wand vorzubereiten. Benutzen Sie die mitgelieferte Bohrschablone und bohren Sie 4 Befestigungslöcher in die Wand. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10...
-
Seite 10: Elektrische Verdrahtung
• Schließen Sie an die Leitungen der PE-Klemme • Wenn eine Verlängerung für eine Fühler nichts anderes als den externen Schutz an. erforderlich ist, müssen die Drähte einen Durchmesser von mindestens 1mm haben. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 11: Anschluss Der Frontplatte
Karte und der Rückwand des Gehäuses zu verlegen. Wenn die Modbus Datenübertragung angeschlossen wird, beachten Sie die JUMPER- Einstellung auf Seite 21, vorzugsweise bevor alle Kabel angeschlossen sind. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 12: Prüfungen Vor Dem Gebrauch
Leitung und sichern Sie den nachfolgenden Seiten gezeigt. Trennschalter mit einem Vorhängeschloss, um maximale Sicherheit zu haben. Benutzen Sie vor jeder Arbeit einen Spannungsprüfer, um zu überprüfen, dass keine Spannung vorhanden ist. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 13: Einstellen Des Motorschutzschalters
Hersteller des Verdichters empfohlenen Wert nicht überschreiten. Warnung: Eine falsche Einstellung kann einen Ausfall des Verdichters oder ein verfrühtes Abschalten des Verdichters verursachen. Benutzen Sie zum Einstellen die Stellschraube an der Vorderseite des Motorschutzschalters. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 14: Schließen Der Steuerung
Beilagscheibe an jedem Schraubenkopf vorhanden ist. Setzen Sie die Schraubenabdeckung an der rechten Seite wieder auf. Schalten Sie den Strom an der Steueranlage ein und führen Sie die Ablesung bzw. Programmierung aller Parameter durch. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 15: Bedieneinheit
Parameter AU=1) WARNSUMMER EIN / AUS STANDBY (Das LED blinkt, wenn sich das System abschaltet) EINSTELLEN der Raumtemperatur / Taste SET NACH UNTEN / MANUELLES ABTAUEN RAUMBELEUCHTUNG OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 16: Led-Anzeige
2. Halten Sie die Taste SET gedrückt und drücken Sie dann (▲) oder (▼) zum Ändern des SOLLWERTS. Lassen Sie die Taste SET los, um zur Anzeige der kalten Raumtemperatur zurückzukehren: die neue Einstellung wird automatisch gespeichert. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 17: Programmierung Stufe 1 (Benutzerebene)
Temperatur blinkt und der Summer gibt ein akustisches Signal, um auf das Problem hinzuweisen. Temperaturanzeige des Abtaufühlers Zeigt die Nur Lesen Temperatur des Verdampfer- packets an (keine Anzeige, wenn dE =1) OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 18: Programmierung Stufe 2 (Installateurebene)
0 = Elektrisch Mit Heizelementen 1 = Funktion vorbehalten. Keine Wirkung. Modbus baudrate 0=300. 1=600. 2=1200. 3=2400. (Danfoss System Einheit =19200 baud) 4=4800. 5=9600. 6=14400. 7=19200. 8=38400 baud. Modbus Adresse 1 ... 247 (+ Einstellung: AU muss auf 7 eingestellt werden) (+ move jumper: siehe Seite 21) Mindest- und Höchsttemperatur... -
Seite 19: Einschalten Der Dreiphasigen Optyma Tm Control
Das Abtauen wird nicht durchgeführt, die Datenübertragung genutzt wird, kann der wenn die Abtau-Endtemperatureinstellung (d2) Abtauzyklus von der Systemeinheit aus gestartet niedriger als die Temperatur ist, die vom werden. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 20: Pump-Down-Funktion
Bestätigen. Sollten Sie das Passwort vergessen Für die verschiedenen Schutzarten siehe Parameter haben, können Sie die Universalzahl 100 benutzen. Wenn PA eingestellt ist, beginnt der Schutz nach zwei Minuten Inaktivität. Auf dem Display erscheint RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 21: Alarm/Umschalten Hilfsrelais / Datenkommunikation
Frontplatte um 180° nach unten, um Zugang zur elektronischen Karte zu erhalten. 3. Schrauben Sie die 6 Befestigungsschrauben der Abdeckung der CPU-Platte ab: entfernen Sie die Platte von der Frontplatte des ABS-Gehäuses. OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... - Seite 22 Es ist ratsam, diese Verdrahtung neben den Verbindungskabeln von der elektronischen Karte und der Rückwand des Gehäuses zu führen. Alarm Relais ist an 16-17 angeschlossen. Modbus Daten Kommunikation ist an 7-8 angeschlossen RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103...
-
Seite 23: Alarmcodes
Der Sensor liest die Temperatur nicht für den Alarm unter- bzw. überschritten korrekt ab, oder die Steuerung für Start/ (siehe VariablenA1 und A2, Programmierung Stopp des Verdichters funktioniert nicht. Benutzerebene) OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 24: Fehlersuche
Geräte, die im System nicht vorhanden sind (Kriwan, Pressostate). Es kommt • Prüfen Sie, ob die Parameter korrekt Falsche Einstellung der Parameter für den zu keinem eingestellt sind. Abtauzyklus Abtauzyklus RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 25: Allgemeine Sicherheitsanweisungen
Technikern ausgeführt werden, welche die Personen durch defekte Komponenten gefährdet allgemeinen Sicherheitsanweisungen beachten. werden. Gerät Betriebsart Frequenz Klemmenblock Fester Sitz der Drähte Nach den ersten 20 Betriebstagen Klemmenblock Fester Sitz der Drähte Jährlich OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... -
Seite 26: Teileliste
Stecker für Verbindung zwischen Steuerung und elektronischer Karte Gehäuse-Frontplatte Elektronische Karte Abdeckung der elektronischen Karte Befestigungsschrauben der elektronischen Karte Gehäuseverschlussschrauben Hilfs-Klemmenblock X1 Stromklemmenblock X2 Hinweis! Diese Teileliste ist nur als Anhaltspunkt zu betrachten. RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103... -
Seite 27: Bestellungen
Control, dreiphasig (3 kW) inklusive Fühler 7-10 A 080Z3202 OPTYMA Control, dreiphasig (5 kW) inklusive Fühler 11-16 A 080Z3206 OPTYMA Control, dreiphasig (5 kW) inklusive Fühler 14-20 A 080Z3207 Fühler EKS 221 (Ersatzfühler) 084N3210 OPTYMA Control Dreiphasig AK-RC 103 RS8FE503 © Danfoss A/S -2015/10... - Seite 28 RS8FE503 © Danfoss A/S 2015/10 OPTYMA Control Dreiphasig AK-RC 103...
