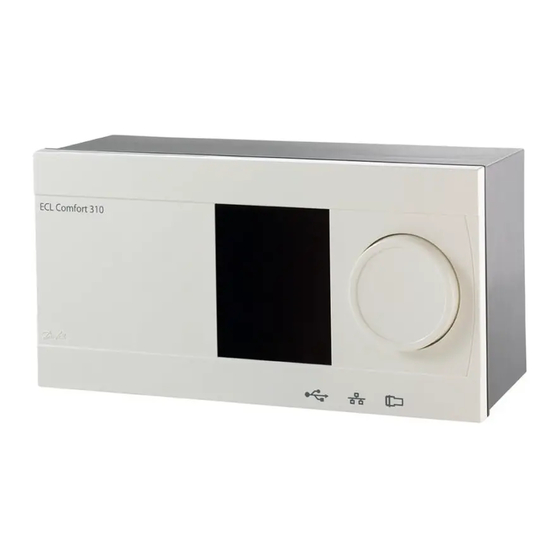

Danfoss ECL Comfort 310 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für ECL Comfort 310:

Betriebsanleitung (194 Seiten)

Instruktion (162 Seiten)

Installationsanleitung (149 Seiten)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

Seite von 178

/ 178
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

Betriebsanleitung

ECL Comfort 310, Applikation A390

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1

1.1

Wichtige Sicherheitshinweise und Produktinformatio-

nen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2.0 Installation ........................................................ 6

2.1

Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.2

Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2.3

Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.4

Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2.5

Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

2.6

Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2.7

Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

2.8

Navigation, ECL Applikationsschlüssel A390. . . . . . . . . . . . . . . . . . 42

3.0 Alltagsbetrieb.................................................. 49

3.1

Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 49

3.2

Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

3.3

Allgemeiner Überblick: Bedeutung der Symbole . . . . . . . . . . . . 53

3.4

Überwachung der Temperaturen und

Regelkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

3.5

Übersicht über mögliche Einﬂussfaktoren . . . . . . . . . . . . . . . . . . . . 55

3.6

Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3.7

Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

4.0 Gesamtüberblick aller Einstellungen ................. 59

5.0 Einstellungen .................................................. 62

5.1

Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

5.2

Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

5.3

Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

5.4

Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 69

5.5

Kompensation 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

5.6

Kompensation 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

5.7

Begrenzung des Volumenstroms/der Heizlei-

stung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

5.8

Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

5.9

Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

5.10 Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

5.11 Heizung Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

5.12 Speichertemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

5.13 LEGIO Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

5.14 Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

5.15 Alarmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

6.0 Allgemeine Reglereinstellungen ..................... 121

6.1

Reglermenü „Allgemeine Reglereinstellungen". . . . . . . . . . . . 121

6.2

Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

6.3

Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

6.4

Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

6.5

Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

6.6

Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

6.7

Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

6.8

System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

7.0 Weitere Informationen ................................... 141

7.1

ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

7.2

Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

7.3

Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

7.4

Häuﬁg gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

7.5

Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

7.6

Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

7.7

Automatische/manuelle Aktualisierung der

Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

7.8

Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

AQ128686479024de-000602 | 1

Inhaltszusammenfassung für Danfoss ECL Comfort 310

Seite 1 Betriebsanleitung ECL Comfort 310, Applikation A390 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 6.0 Allgemeine Reglereinstellungen ..... 121 Wichtige Sicherheitshinweise und Produktinformatio- Reglermenü „Allgemeine Reglereinstellungen“... . 121 nen ..............2 Uhrzeit &...
Seite 2 E/A-Modul ECA 32 zur 0-bis-10-V-Regelung der Stellantriebe und der Pumpe P7 eingesetzt werden. Das ECA 32 beﬁndet sich im Sockel des ECL Comfort 310. Zusammen mit dem ECL Comfort 310 kann das zusätzliche interne E/A-Modul auch zur zusätzlichen Datenkommunikation mit einem SCADA-System verwendet werden: •...
Seite 3 • ECA 31 (087H3201) Internes E/A-Modul: • ECA 32 (087H3202) Bestellnummer des Sockels für den ECL Comfort 310, 230 und 24 V: • 087H3230 Zusätzliche Unterlagen zum ECL Comfort 310, zu den Modulen und zum Zubehör ﬁnden Sie auf http://danfoss.de/.
Seite 4 Betriebsanleitung ECL Comfort 310, Applikation A390 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird bei Einstecken des Applikationsschlüs- sels automatisch aktualisiert: • ECL 210/310, ab Reglerversion 1.11 • ECL 296, ab Reglerversion 1.58 Die nachstehende Animation wird eingeblendet, wenn die Software...
Seite 5 Betriebsanleitung ECL Comfort 310, Applikation A390 Jeder ausgewählte Parameter besitzt eine eindeutige Identiﬁkationsnummer (ID-Nr.). Beispiel: Die letzten drei Erste Ziffer Zweite Ziffer Ziffern 11174 Heizkreis 1 Parameter- nummer 12174 Parameter- Heizkreis 2 nummer Wird eine ID-Bezeichnung mehr als einmal erwähnt, bedeutet das, dass es besondere Einstellungen für eine oder mehrere...
Seite 6 Betriebsanleitung ECL Comfort 310, Applikation A390 2.0 Installation 2.1 Vor der Installation Der ECL Applikationsschlüssel A390 enthält sechs Untertypen: Typische A390.1-Applikation: A390.1, A390.2, A390.3, A390.11, A390.12 und A390.13. Bei den sechs unterschiedlichen Applikationen handelt es sich um Heizungs-, Kühlungs- und TWW-Applikationen in verschiedenen Kombinationen.
Seite 7 Betriebsanleitung ECL Comfort 310, Applikation A390 A390.1, A390.2, A390.3, A390.11 und A390.12: Typische A390.2-Applikation: Kreis 1 kann als Führungsregelkreis und die restlichen Kreise können als Folgeregelkreise fungieren. A390.2: Die Motorregelventile M1, M2 und M3 werden über 0-bis-10-V-Signale geregelt. Die Regelsignale werden vom internen E/A-Erweiterungsmodul ECA 32 gesendet.
Seite 8 Betriebsanleitung ECL Comfort 310, Applikation A390 Die Kühlanwendung A390.3 ist äußerst ﬂexibel. Typische A390.3-Applikation: Grundprinzipien eines Kühlkreises (Beispiel bezieht sich auf A390.3, Kreis 1) Die Vorlauftemperatur kann in der Regel an Ihre persönlichen Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist der wichtigste Fühler.
Seite 9 Betriebsanleitung ECL Comfort 310, Applikation A390 Grundprinzipien eines Trinkwarmwasser-Kreises (TWW) Typische A390.11-Applikation (bis zu 3 x Beheizung, 1 x TWW): (Beispiel bezieht sich auf A390.11, Kreis 4) Mithilfe eines Wochenprogramms (mit bis zu drei „Komfort“-Perioden am Tag) kann der TWW-Kreis in die Betriebsart Komfort oder Sparen geschaltet werden (d.
Seite 10 Betriebsanleitung ECL Comfort 310, Applikation A390 A390.13: Die TWW-Erwärmung hat eine höhere Priorität als die Heizkreise. Der TWW-Kreis wird als Führungsregelkreis und die Heizkreise werden als Folgeregelkreise angesehen. Der Temperaturfühler S9 ist der wichtigste Fühler. Die TWW-Zirkulation kann entweder durch den TWW-Speicher (Anschluss A) oder durch den Wärmeübertrager (Anschluss B)
Seite 11 Betriebsanleitung ECL Comfort 310, Applikation A390 Typische A390.12-Applikation: Typische A390.12-Applikation (bis zu 2 x Beheizung, 1 x TWW): (bis zu 2 x Beheizung, 1 x TWW) Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Seite 12 Betriebsanleitung ECL Comfort 310, Applikation A390 Typische A390.13-Applikation: Typische A390.13-Applikation: (1 x TWW, bis zu 2 x Beheizung) (1 x TWW, bis zu 2 x Beheizung) Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Seite 13 Betriebsanleitung ECL Comfort 310, Applikation A390 Der Regler ist werkseitig vorprogrammiert. Die Werkseinstellungen werden im Anhang „Übersicht Parameter-ID“ beschrieben. AQ128686479024de-000602 © Danfoss | 2022.12 | 13...
Seite 14 Betriebsanleitung ECL Comfort 310, Applikation A390 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen.
Seite 15 Betriebsanleitung ECL Comfort 310, Applikation A390 Hinweise zu den Einstellungen: Die Werkeinstellungen in den Untertypen gelten für die meisten Applikationsbeispiele. Bei einigen der Applikationsbeispiele müssen die entsprechenden Einstellungen verändert werden. Siehe für Applikationen und Untertypen die Installationsanleitung (im Lieferumfang des Applikationsschlüssels enthalten).
Seite 16 Betriebsanleitung ECL Comfort 310, Applikation A390 Hinweise zu den Einstellungen: A390.11, Bsp. c Eine Pumpe und ein System mit Umschaltventil: Navigation: ID-Nr.: Betrifft: Empfohlene Einstellung: TWW-Kreis (4): MENU \ Einstellungen \ Applikation: 14051 Umschaltventil „Umschaltventil / P“ A390.11, Bsp. e TWW-Erwärmung, primärseitig angeschlossen:...
Seite 17 Der Regler ECL Comfort 210 kann auf den Sockeln für den ECL Comfort 210 und 310 montiert werden. Der Regler ECL Comfort 310 kann nur auf dem Sockel für den ECL Comfort 310 montiert werden. Schrauben, Dübel und PG-Verschraubungen sind nicht im Lieferumfang enthalten.
Seite 18 Betriebsanleitung ECL Comfort 310, Applikation A390 Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen. Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberﬂäche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein.
Seite 19 Betriebsanleitung ECL Comfort 310, Applikation A390 Ehe Sie den Regler vom Sockel entfernen, vergewissern Sie sich, dass die Stromversorgung abgeschaltet ist. 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) •...
Seite 20 ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern. Das ECA 32 und der ECL Comfort 310/310B werden über einen zehnpoligen (2 x 5) Anschluss miteinander verbunden. Die Verbindung wird automatisch hergestellt, sobald der ECL Comfort 310/310B auf den Sockel gesetzt wird.
Seite 21 Betriebsanleitung ECL Comfort 310, Applikation A390 2.4 Anordnen der Temperaturfühler Es ist äußerst wichtig, dass die Fühler an den geeigneten Stellen platziert sind. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt!
Seite 22 Betriebsanleitung ECL Comfort 310, Applikation A390 Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Zusammenhang zwischen der Temperatur und dem ohmschen Widerstand AQ128686479024de-000602 22 | © Danfoss | 2022.12...
Seite 23 Falls ein galvanisch getrennter Ausgang erforderlich ist, wird ein Zusatzrelais empfohlen. Mit 24 Volt geregelte Geräte, zum Beispiel Stellantriebe, müssen über die 24-Volt-Ausführung des ECL Comfort 310 geregelt werden. Sicherheitshinweis Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von sachkundigen und autorisierten Personen durchgeführt werden.
Seite 24 Betriebsanleitung ECL Comfort 310, Applikation A390 Leiterquerschnitt: 0.5 - 1.5 mm² Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210 oder ECL 310 beschädigt werden. An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem Querschnitt von 1.5 mm² angeschlossen werden.
Seite 25 Betriebsanleitung ECL Comfort 310, Applikation A390 2.5.2 Elektrische Anschlüsse – 24 VAC Für applikationsspeziﬁsche Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Maximale Belastbarkeit: Relaisklemmen 4 (2) A/24 VAC (4 A für ohmsche Last, 2 A für induktive Last)
Seite 26 Betriebsanleitung ECL Comfort 310, Applikation A390 2.5.3 Elektrische Anschlüsse, Sicherheitsthermostate, allgemein Für applikationsspeziﬁsche Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Sobald der Sicherheitsthermostat (ST) eine zu hohe Temperatur mißt, wird die Sicherheitskette ausgelöst und der Stellantrieb schließt sofort das Ventil.
Seite 27 Betriebsanleitung ECL Comfort 310, Applikation A390 2.5.4 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale 2.5.5 Elektrische Anschlüsse, Temperaturfühler Pt 1000 Für Fühler- und Eingangsanschlüsse siehe Montageanleitung (liegt dem Applikationsschlüssel bei). AQ128686479024de-000602 © Danfoss | 2022.12 | 27...
Seite 28 Betriebsanleitung ECL Comfort 310, Applikation A390 A390: Fühler Beschreibung (empfohlen) Außentemperaturfühler * ESMT A390.1/2/3: ESM-10 Raumtemperaturfühler A390.11/12/13: ESM- Rücklauftemperaturfühler 11/ESMB/ESMC/ESMU ESM- Vorlauftemperaturfühler *** 11/ESMB/ESMC/ESMU ESM- Vorlauftemperaturfühler *** 11/ESMB/ESMC/ESMU ESM- Rücklauftemperaturfühler **** 11/ESMB/ESMC/ESMU A390.1/2/3: ESM- Rücklauftemperaturfühler 11/ESMB/ESMC/ESMU **** A390.11/12/13: ESMB/ESMU Oberer TWW- Speichertemperaturfühler...
Seite 29 Wenn die aktuelle Applikation zwei Heizkreise enthält, kann an jeden Heizkreis eine ECA 30/31 angeschlossen werden. Die elektrischen Anschlüsse sind parallel geschaltet. An einen Regler ECL Comfort 310 oder an ein System bestehend aus Führungsregler und Folgeregler ECL Comfort 210/296/310 können maximal zwei ECA 30/31 angeschlossen werden.
Seite 30 Betriebsanleitung ECL Comfort 310, Applikation A390 Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung. Setup-Vorgang für ECA 30/31: Beachten Sie bitte den Abschnitt „Weitere Informationen“.
Seite 31 Betriebsanleitung ECL Comfort 310, Applikation A390 2.5.7 Elektrischer Anschluss an ein Bussystem Der Regler kann in einem Bus-System als Hauptregler (Master) oder als Folgeregler (Slave) verwendet werden. Die Anbindung erfolgt über den internen ECL-485-Kommunikationsbus (2 verdrillte Leiterpaare). Der ECL-485-Kommunikationsbus ist nicht kompatibel mit dem ECL-Bus im ECL Comfort 110, 200, 300 und 301.
Seite 32 2.5.9 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, M-Bus ECL Comfort 210: Nicht integriert ECL Comfort 296: Integriert, nicht-galvanisch getrennt. Max. Kabellänge von 50 m. ECL Comfort 310: Integriert, nicht-galvanisch getrennt. Max. Kabellänge von 50 m. AQ128686479024de-000602 32 | © Danfoss | 2022.12...
Seite 33 Betriebsanleitung ECL Comfort 310, Applikation A390 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen, z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw. Die Werkeinstellungen können immer wiederhergestellt werden.
Seite 34 Betriebsanleitung ECL Comfort 310, Applikation A390 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird bei Einstecken des Applikationsschlüs- sels automatisch aktualisiert: • ECL 210/310, ab Reglerversion 1.11 • ECL 296, ab Reglerversion 1.58 Die nachstehende Animation wird eingeblendet, wenn die Software...
Seite 35 Betriebsanleitung ECL Comfort 310, Applikation A390 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus. Die Einstellungen können 20 Minuten lang verändert werden.
Seite 36 Betriebsanleitung ECL Comfort 310, Applikation A390 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
Seite 37 Betriebsanleitung ECL Comfort 310, Applikation A390 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspeziﬁsche Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt. Die Applikation muss jedoch geändert werden.
Seite 38 Betriebsanleitung ECL Comfort 310, Applikation A390 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konﬁgurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um besondere Benutzer- und Systemeinstellungen zu sichern. • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296 oder 310) mit derselben Applikation konﬁguriert werden soll,...
Seite 39 Nach dem erneuten Hochladen der Applikation in der gewünschten Sprache können Sie die bestehenden benutzer- und systemspeziﬁschen Einstellungen wieder installieren. (ECL Comfort 310, 24 Volt) Wenn die Sprache nicht ausgewählt werden kann, handelt es sich bei der Stromversorgung nicht um Wechselstrom (AC).
Seite 40 Betriebsanleitung ECL Comfort 310, Applikation A390 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus. Die Einstellungen können 20 Minuten lang verändert werden.
Seite 41 Betriebsanleitung ECL Comfort 310, Applikation A390 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.
Seite 42 Betriebsanleitung ECL Comfort 310, Applikation A390 2.8 Navigation, ECL Applikationsschlüssel A390 Liste der Parameter, Applikation A390, Beheizen Untermenü A390 Startseite ID-Nr. Funktion A390.1 A390.2 A390.11 A390.12 A390.13 MENÜ Wochenpro- Wochenprogramm gramm Einstellungen Durchﬂuss Heizkurve Temperatur 1x178 Max. Temperatur 1x177 Min. Temperatur 1x004 Gew.
Seite 43 Betriebsanleitung ECL Comfort 310, Applikation A390 Liste der Parameter, Applikation A390, Beheizen, Fortsetzung A390 Untermenü Startseite ID-Nr. Funktion A390.1 A390.2 A390.11 A390.12 A390.13 MENÜ 1x174 Einstellungen Regelparameter Motorschutz 1x184 1x185 1x186 M Laufzeit 1x187 1x189 Min. Stellimpuls 1x024 Stellantrieb Applikation...
Seite 44 Betriebsanleitung ECL Comfort 310, Applikation A390 Liste der Parameter, Applikation A390, Kühlung A390 Untermenü Startseite ID-Nr. Funktion A390.3 MENÜ Wochenprogramm Wochenprogramm 1x018 Einstellungen Durchﬂuss T-Komfort Soll Temperatur 1x019 T-Absenkg. Soll 1x178 Max. Temperatur 1x177 Min. Temperatur 1x015 Raumtemperatur Anpassungszeit 1x182 Max.
Seite 45 Betriebsanleitung ECL Comfort 310, Applikation A390 Liste der Parameter, Applikation A390, Kühlung, Fortsetzung A390 Untermenü Startseite ID-Nr. Funktion A390.3 MENÜ Einstellungen Applikation 1x010 ECA Adresse 11017 Bedarfserhöhung 11050 P Anford. Heizen 1x500 Sende T-Soll 1x022 Blockierschutz P 1x023 Blockierschutz V 1x070 P Anford.
Seite 46 Betriebsanleitung ECL Comfort 310, Applikation A390 Parameterliste, Applikation A390, TWW Home A390 Untermenü MENU ID-Nr. A390.11 A390.12 A390.13 Funktion Wochenprogramm Wochenprogramm Programm P Zirk. Programm P Zirk. 13178 Einstellungen Speichertemperatur Max. Temperatur 13177 Min. Temperatur 1x193 Ladedifferenz 1x195 Einschaltdifferenz 1x194...
Seite 47 Betriebsanleitung ECL Comfort 310, Applikation A390 Liste der Parameter, Applikation A390, TWW, Fortsetzung A390 Untermenü Startseite ID-Nr. Funktion A390.11 A390.12 A390.13 MENÜ Einstellungen LEGIO Desinfektion Tag, Tage Startzeit Zeitdauer Gew. Temp. Ferien Ferien Alarm Temp.-Anzeige 1x147 Obere Differenz 1x148 Untere Differenz 1x149 Verzögerung...
Seite 48 Betriebsanleitung ECL Comfort 310, Applikation A390 Liste der Parameter, Applikation A390, Allgemeine Reglereinstellungen A390 Untermenü Startseite ID-Nr. Funktion A390.1 A390.2 A390.3 A390.11 A390.12 A390.13 MENÜ Uhrzeit & Datum Wochenpro- gramm Ferien Übersicht Eing. 1 Übersicht Eing. 2 Übersicht Eing. 3 Übersicht Eing.
Seite 49 Betriebsanleitung ECL Comfort 310, Applikation A390 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie Beispiel für den ECL 210/310 das Einstellrad nach links oder rechts in die gewünschte Position drehen ( Im Einstellrad ist ein Beschleuniger integriert.
Seite 50 Betriebsanleitung ECL Comfort 310, Applikation A390 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 51 Betriebsanleitung ECL Comfort 310, Applikation A390 Auch wenn kein Raumtemperaturfühler/keine Fernbedienungseinheit an den Regler angeschlossen ist, müssen Sie die gewünschte Raumtemperatur eingeben. Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten.
Seite 52 Betriebsanleitung ECL Comfort 310, Applikation A390 Einstellen der gewünschten WW-Temperatur Die gewünschte WW-Temperatur lässt sich einfach in den Übersichtsdisplays für den WW-Kreis einstellen. Handlung: Beschreibung: Beispiel: Gewünschte WW-Temperatur Auswahl bestätigen. Gewünschte WW-Temperatur einstellen Auswahl bestätigen. Neben der gewünschten und der aktuellen WW-Temperatur wird das Programm vom heutigen Tag angezeigt.
Seite 53 Betriebsanleitung ECL Comfort 310, Applikation A390 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemp. Überwachung der Temperaturfühler- verbindung TWW-Temperatur Displaywähler Positionsanzeige Max. und min. Wert Betriebsart Wochenprogr. Trend Außentemperatur...
Seite 54 Betriebsanleitung ECL Comfort 310, Applikation A390 3.4 Überwachung der Temperaturen und Regelkomponenten Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 55 Betriebsanleitung ECL Comfort 310, Applikation A390 3.5 Übersicht über mögliche Einﬂussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 56 Betriebsanleitung ECL Comfort 310, Applikation A390 3.6 Handbetrieb Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 57 Betriebsanleitung ECL Comfort 310, Applikation A390 Handsteuerung eines mit 0–10 Volt geregelten Stellantriebs: Das Stellantriebssymbol besitzt einen Wert (in %), das verändert werden kann. Der Prozentwert entspricht einer Spannung zwischen 0 und 10 Volt. AQ128686479024de-000602 © Danfoss | 2022.12 | 57...
Seite 58 Betriebsanleitung ECL Comfort 310, Applikation A390 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 59 Betriebsanleitung ECL Comfort 310, Applikation A390 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Aktuell (aktueller Volumenstrom oder aktuelle Leistung) Startzeit Zeitdauer Gew. Temp. Einstellung für erweiterte Heizungsausschaltung Einstellung für erweiterte Heizungsausschaltung...
Seite 60 Betriebsanleitung ECL Comfort 310, Applikation A390 Seite Einstellung Werkseinstellungen im Kreis Anpassungszeit 1x037 1x040 Pumpennachlauf 1x041 Nachlauf P-TL (TWW-Pumpe, Nachlauf ) 1x042 Nachlauf P-SPL (TWW-Ladepumpe, Nachlauf ) 1x043 Parallelbetrieb 1x044 Max. Ladezeit WW Sperrzeit 1x045 P Anford. Heizen 1x050 Umschaltventil / P (Umschaltventil/Pumpe) 1x051 Priorität WW (geschlossenes Ventil/Normalbetrieb)
Seite 61 Betriebsanleitung ECL Comfort 310, Applikation A390 Seite Einstellung Werkseinstellungen im Kreis Obere Differenz 1x147 Untere Differenz 1x148 1x149 Verzögerung 1x150 Niedrigste Temp. Max. T-Heizmittel (maximale Heiz-/Ladetemperatur) 1x152 Motorschutz 1x174 Min. Temperatur 1x177 1x177 Min. Temperatur Max. Temperatur 1x178 Max. Temperatur...
Seite 62 Betriebsanleitung ECL Comfort 310, Applikation A390 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiel: „Vorlauftemp.“, „Raumtemp.“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen.
Seite 63 Betriebsanleitung ECL Comfort 310, Applikation A390 5.2 Vorlauftemperatur Gewünschte Vorlauftemperatur Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur in Abhängigkeit der Außentemperatur. Das Verhältnis zwischen Vorlauftemperatur und Außentemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird mithilfe von sechs Koordinatenpunkten eingestellt.
Seite 64 Betriebsanleitung ECL Comfort 310, Applikation A390 Auswahl einer Heizkurve Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten Raumtemperatur von 20 °C. Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
Seite 65 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Vorlauftemperatur 1x004 Gew. Temp. Übersteuerungsmodus Die gewünschte Vorlauftemperatur kann eingestellt werden, wenn sich der Wenn der ECL Comfort im Wochenprogramm läuft, kann ein ECL Comfort im Übersteuerungsmodus, Typ „T Konst. “ , beﬁndet.
Seite 66 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Vorlauftemperatur 1x178 Max. Temperatur Das Einstellen der „Heizkurve“ ist nur bei Heizkreisen möglich. Siehe Anhang „Übersicht Parameter-ID“ Stellen Sie die maximal zulässige Vorlauftemperatur für das System ein. Die gewünschte Temperatur kann nicht höher als diese Einstellung sein.
Seite 67 Betriebsanleitung ECL Comfort 310, Applikation A390 5.3 Begrenzung der Raumtemperatur Dieser Abschnitt ist nur von Bedeutung, wenn ein Einﬂuss Raumtemperaturfühler oder eine Fernbedienungseinheit installiert wurde. „Min. Einﬂuss“ (minimale Wenn die gewünschte und die aktuelle Raumtemperatur Begrenzung) voneinander abweichen, passt der Regler die gewünschte Gewünschte...
Seite 68 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung der Raumtemperatur 1x182 Max. Einﬂuss (Raumtemperaturbegrenzung, maximal) Legt fest, wie stark die gewünschte Vorlauftemperatur beeinﬂusst (gesenkt) wird, wenn die aktuelle Raumtemperatur höher ist als die gewünschte Raumtemperatur (Proportionalregelung). Siehe Anhang „Übersicht Parameter-ID“.
Seite 69 Betriebsanleitung ECL Comfort 310, Applikation A390 5.4 Begrenzung der Rücklauftemperatur Die Rücklauf-Temperaturbegrenzung erfolgt in Abhängigkeit der Außentemperatur. Bei Fernwärmesystemen ist in der Regel eine höhere Rücklauftemperatur bei niedrigen Außentemperaturen akzeptabel. Das Verhältnis zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur wird mithilfe von zwei Koordinaten eingestellt.
Seite 70 Betriebsanleitung ECL Comfort 310, Applikation A390 Beispiel, maximale Rücklauftemperaturbegrenzung; die Rücklauftemperatur überschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Beispiel, minimale Rücklauftemperaturbegrenzung;...
Seite 71 Betriebsanleitung ECL Comfort 310, Applikation A390 Die Begrenzung der Rücklauftemperatur im WW-Kreis basiert auf der Einstellung unter „Begrenzung“. Die Einﬂussfaktoren werden im Heizkreis festgelegt. Wenn der Grenzwert für die Rücklauftemperatur im Heizkreis höher als der Grenzwert für die Rücklauftemperatur im WW-Kreis ist, wird der höhere Wert verwendet.
Seite 72 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x030 Begrenzung (Rücklauftemperaturbegrenzung) Eine angemessene Rücklauftemperatur für das System einstellen. Siehe Anhang „Übersicht Parameter-ID“ Ist die Rücklauftemperatur niedriger oder höher als der Sollwert, ändert der Regler automatisch die gewünschte Vorlauf-/Lüftungskanaltemperatur, um eine akzeptable...
Seite 73 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x033 Tiefe T Außen X2 (Rücklauftemperaturbegrenzung, niedrige Begrenzung, x-Achse) Eine Außentemperatur für die obere Rücklauftemperaturbegrenzung einstellen. Siehe Anhang „Übersicht Parameter-ID“ Die entsprechende y-Koordinate wird unter „Hohe Begr. Y2“...
Seite 74 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x035 Max. Einﬂuss (Rücklauftemperaturbegrenzung – maximaler Einﬂuss) Legt fest, wie stark die gewünschte Vorlauftemperatur beeinﬂusst werden soll, wenn die Rücklauftemperatur höher ist als der berechnete Begrenzungswert. Siehe Anhang „Übersicht Parameter-ID“...
Seite 75 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x037 Anpassungszeit Durch die Anpassungsfunktion kann die gewünschte Regelt, wie schnell die Rücklauftemperatur an die gewünschte Vorlauftemperatur maximal um den Wert 8 K korrigiert werden. Rücklauftemperaturbegrenzung angepasst wird (Integrationsregelung).
Seite 76 Betriebsanleitung ECL Comfort 310, Applikation A390 5.5 Kompensation 1 Ein Begrenzungswert für den Temperaturausgleich ermöglicht die Veränderung der gewünschten Vorlauf-/ Luftkanaltemperatur. Der Einﬂuss des Temperaturausgleichs kann zu einer Erhöhung oder einer Senkung der gewünschten Vorlauf-/Luftkanaltemperatur führen. Oftmals handelt es sich beim Temperaturausgleich um die Außentemperatur, in Frage käme aber auch die Raumtemperatur.
Seite 77 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Kompensation 1 Beispiel Der Begrenzungswert ist auf 5 °C eingestellt. 1x062 Max. Einﬂuss (Temperaturausgleich, 1. Einstellpunkt) Der max. Einﬂuss ist auf -1.5 eingestellt. Der Wert für den aktuellen Temperaturausgleich beträgt 7 °C (2 °C Legt fest, wie stark die gewünschte Vorlauf-/Luftkanaltemperatur beeinﬂusst...
Seite 78 Betriebsanleitung ECL Comfort 310, Applikation A390 5.6 Kompensation 2 Diese zusätzliche Option zur Begrenzungseinstellung des Temperaturausgleichs ermöglicht die Änderung der gewünschten Vorlauf-/Luftkanaltemperatur in Bezug auf einen zweiten Temperaturbegrenzungspunkt. Der gemessene Temperaturausgleich ist derselbe wie in Abschnitt „Kompensation 1“. In den Parameterbeschreibungen wird „Sx“ für den Temperaturausgleich verwendet.
Seite 79 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Kompensation 2 Beispiel Der Begrenzungswert ist auf 25 °C eingestellt. 1x066 Max. Einﬂuss (Temperaturausgleich, 2. Einstellpunkt) Der max. Einﬂuss ist auf 2.5 eingestellt. Der Wert für den aktuellen Temperaturausgleich beträgt 28 °C (3 °C Legt fest, wie stark die gewünschte Vorlauf-/Luftkanaltemperatur beeinﬂusst...
Seite 80 Betriebsanleitung ECL Comfort 310, Applikation A390 5.7 Begrenzung des Volumenstroms/der Heizleistung Heizkreis An den ECL-Regler kann ein Durchﬂuss- oder ein Energiezähler angeschlossen werden (M-Bus-Signal), um den Volumenstrom oder die Leistung zu begrenzen. Die Begrenzung des Volumenstroms/der Leistung kann in Abhängigkeit der Außentemperatur erfolgen. Bei Fernwärmesystemen ist bei niedrigen Außentemperaturen in der...
Seite 81 Betriebsanleitung ECL Comfort 310, Applikation A390 TWW-Kreis An den ECL-Regler kann ein Durchﬂuss- oder ein Energiezähler angeschlossen werden (M-Bus-Signal), um den Volumenstrom oder die Leistung zu begrenzen. Wenn der Volumenstrom/die Leistung den eingestellten Grenzwert überschreitet, senkt der Regler schrittweise die gewünschte Vorlauftemperatur, um einen akzeptablen maximalen...
Seite 82 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung Begrenzung (Begrenzungswert) 1x111 Dieser Wert ist in manchen Applikationen ein berechneter Begrenzungswert auf Basis der aktuellen Außentemperatur. In anderen Applikationen ist der Wert ein auswählbarer Begrenzungswert.
Seite 83 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung Hohe Begr. Y2 (Begr. Vol. / Leist., hoher Wert, y-Achse) 1x116 Stellen Sie die Begrenzung des Volumenstroms/der Leistung für die unter „Tiefe T Außen X2“ eingestellte Außentemperatur ein.
Seite 84 Betriebsanleitung ECL Comfort 310, Applikation A390 5.8 Optimierung Der Abschnitt „Optimierung“ geht auf applikationsspeziﬁsche Themen ein. Die Parameter „Autom. Sparen“, „Schnellaufheizen“, „Gebäudefaktor“ und „Pumpe HK Aus“ beziehen sich nur auf den Heizbetrieb. „Sommer-Aus“ bestimmt bei steigender Außentemperatur die Ausschaltung der Beheizung.
Seite 85 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Optimierung 1x011 Autom. Sparen (Spartemperatur abhängig von Außentemperatur) Bei Außentemperaturen unter dem Sollwert hat die Spartemperaturein- stellung keinen Einﬂuss. Bei Außentemperaturen über dem Sollwert hängt die Spartemperatur von der aktuellen Außentemperatur ab. Die Funktion ist für Fernwärmesysteme bestimmt, um eine starke Veränderung der...
Seite 86 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Optimierung 1x012 Schnellaufheizen Verkürzt die Aufheizzeit, indem die gewünschte Vorlauftemperatur um den eingestellten Prozentsatz erhöht wird. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Funktion Schnellaufheizen ist deaktiviert. Wert: Die gewünschte Vorlauftemperatur wird vorübergehend um den eingestellten Prozentsatz erhöht.
Seite 87 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Optimierung Tabelle I: Linke Ziffer Wärmespeicherung des Systemart 1x014 Gebäudefaktor (zu optimierende Zeitkonstante) Gebäudes Optimiert die Start- und Stoppzeiten der Perioden mit Komforttemperatur, Kleine Heizkörper- um bei niedrigstem Energieverbrauch ein Höchstmaß an Komfort zu systeme erzielen.
Seite 88 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Optimierung Pumpe HK Aus = OFF 1x021 Pumpe HK Aus Entscheiden Sie, ob während der Periode mit Spartemperatur eine vollständige Ausschaltung der Pumpe erfolgen soll. Siehe Anhang „Übersicht Parameter-ID“ OFF: Keine Ausschaltung.
Seite 89 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Optimierung 1x043 Parallelbetrieb Stellen Sie ein, ob der Heizkreis parallel zum TWW-Kreis betrieben werden soll. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die TWW-Erwärmung hat eine Priorität von 100 %. Die Umwälzpumpe des Heizkreises ist während der TWW-Erwärmung ausgeschaltet.
Seite 90 Betriebsanleitung ECL Comfort 310, Applikation A390 5.9 Regelparameter Ventilregelung Die Motorregelventile werden mithilfe einer 3-Punkt-Regelung, eines 0-bis-10-V-Regelsignals oder einer Kombination aus beidem geregelt. Ventilregelung (Beheizung): Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt).
Seite 91 Dadurch passt sich die Vorlauftemperatur erneut nach einer gewissen Zeit an die gewünschte Temperatur an. Für die Regelung des Thermoaktuators ABV von Danfoss wird ein einzigartiger Algorithmus eingesetzt, der auf dem PWM-Prinzip (Pulsweitenmodulation) basiert, bei dem die Länge eines Impulses die Regelung des Motorregelventils bestimmt.
Seite 92 Betriebsanleitung ECL Comfort 310, Applikation A390 Die Applikation A390.1 regelt das Motorregelventil über eine Applikationsbeispiel, A390.1 3-Punkt-Regelung. Die Applikation A390.2 regelt das Motorregelventil über ein 0-bis-10-V-Regelsignal. Die Applikationen A390.3, A390.11, A390.12 und A390.13 können das Motorregelventil über eine 3-Punkt-Regelung oder ein 0-bis-10-V-Regelsignal regeln.
Seite 93 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Regelparameter 1x184 Xp (Proportionalband) Siehe Anhang „Übersicht Parameter-ID“ Das Proportionalband einstellen. Ein höherer Wert führt zu einer stabilen aber langsamen Regelung der Vorlauf-/Lufkanaltemperatur. MENU > Einstellungen > Regelparameter 1x185 Tn (Integrationszeitkonstante) Siehe Anhang „Übersicht Parameter-ID“...
Seite 94 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Regelparameter Einstellbeispiel Einstellwert x 20 ms 40 ms 1x189 Min. Stellimpuls (Minimale Aktivierungszeit des Getriebemotors) 200 ms Die minimale Impulsdauer vorgeben, die zur Aktivierung des Getriebemotors 1000 ms benötigt wird. Der eingegebene Wert wird mit dem Faktor 20 ms multipliziert.
Seite 95 Betriebsanleitung ECL Comfort 310, Applikation A390 5.10 Applikation Der Abschnitt „Applikation“ geht auf applikationsspeziﬁsche Themen ein. Einige der Parameterbeschreibungen für die verschiedenen Applikationsschlüssel sind allgemeingültig. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU >...
Seite 96 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation Heizungsanwendung 1x017 Bedarfserhöhung Die gewünschte Vorlauftemperatur im Führungsregelkreis kann durch den Bedarf der gewünschten Vorlauftemperatur von einem anderen Regler (Folgeregler) oder Kreis beeinﬂusst werden. Die „Bedarfserhöhung“ kann Wärme- oder Kühlverluste zwischen den vom Führungsregler und vom Folgeregler geregelten Systemteilen ausgleichen.
Seite 97 Betriebsanleitung ECL Comfort 310, Applikation A390 Bei der Einstellung eines Werts für die Bedarfserhöhung, reagiert die Begrenzung der Rücklauftemperatur gemäß dem höchsten Begrenzungswert (Heizung / TWW). MENU > Einstellungen > Applikation 1x022 Blockierschutz P (Pumpenanwendung) Betreibt die Pumpe, um Blockierungen in Zeiten ohne Wärme-/Kältebedarf zu vermeiden.
Seite 98 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x041 Nachlauf P-TL (TWW-Pumpe, Nachlauf) Stellen Sie die Nachlaufzeit (in Minuten) für die TWW-Pumpe ein. Die TWW-Pumpe kann nach der TWW-Erwärmung weiterhin eingeschaltet bleiben, um die im Wärmeübertrager/Kessel vorhandene Wärme zu nutzen.
Seite 99 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x050 P Anford. Heizen Die Regelung der Umwälzpumpe erfolgt stets gemäß den Die Umwälzpumpe im Führungsregelkreis kann im Verhältnis zum Bedarf herrschenden Frostschutzbedingungen. des Führungs- oder Folgeregelkreises geregelt werden.
Seite 100 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x053 WW primär / sek. (Speicher sekundär- oder primärseitig angeschlossen) Stellen Sie ein, ob die Erwärmung des TWW-Speichers von der Vorlauftemperatur an S3 abhängig ist. Siehe Anhang „Übersicht Parameter-ID“...
Seite 101 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x059 P-SPL Verz. (Ladepumpe, verzögerte Einschaltung) Wenn die Einstellung „OFF“ gewählt wird, muss der Temperaturfühler Voraussetzungen für das Einschalten der TWW-Heizungspumpe/- für die TWW-Erwärmung/-Ladung im Wärmeübertrager montiert sein. Ladepumpe bei TWW-Wärmebedarf/-Ladebedarf Ein richtiges Einstellen kann eine Entladung vermeiden.
Seite 102 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x078 Einschalttemp. P (Wärmebedarf) Wenn die Pumpe ausgeschaltet ist, ist das Ventil vollständig Wenn die gewünschte Vorlauftemperatur über der unter „Einschalttemp. geschlossen. P“ eingestellten Temperatur liegt, schaltet der Regler die Umwälzpumpe automatisch ein.
Seite 103 Betriebsanleitung ECL Comfort 310, Applikation A390 Funktionen im Übersteuerungsmodus: Beispiel: Anschluss eines Übersteuerungsschalters Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/296/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspeziﬁsch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
Seite 104 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“ oder „Konstante Temperatur“ aktiviert werden. Für eine Übersteuerung muss sich der Regler im Wochenprogramm beﬁnden.
Seite 105 Betriebsanleitung ECL Comfort 310, Applikation A390 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
Seite 106 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Applikation 1x500 Sende T-Soll Im Führungsregler muss „Bedarfserhöhung“ auf einen Wert eingestellt Wenn der Regler in einem Master-/Slave-System als Folgegerät eingesetzt werden, damit der Regler auf eine vom Folgegerät gesendete wird, können die Daten zur gewünschten Vorlauftemperatur über den...
Seite 107 Betriebsanleitung ECL Comfort 310, Applikation A390 5.11 Heizung Aus MENU > Einstellungen> Heizungsabschaltung Die Einstellung „Sommer-Aus” unter „Optimierung“ für den entsprechenden Heizungskreislauf ermöglicht das Abschalten der Heizung, wenn die Außentemperatur den Sollwert überschreitet. Die Filterkonstante, die die akkumulierte Außentemperatur kalkuliert, ist intern auf den Wert „250“ eingestellt. Die Filterkonstante ist für ein durchschnittliches Gebäude mit soliden...
Seite 108 Betriebsanleitung ECL Comfort 310, Applikation A390 5.11.1 Differenzierte Heizabstellung Parametereinstellung für eine differenzierte Heizungsabschaltung für dem Sommer- und dem Winterbetrieb, gehe zu „Heizungsabschaltung“ (MENU > Einstellungen> Heizungsabschaltung) Die Funktion ist aktiv, wenn die Daten für Sommer und Winter im Menü Heizungsabschaltung unterschiedlich sind.
Seite 109 Betriebsanleitung ECL Comfort 310, Applikation A390 5.11.2 Sommer-/Winter Filterkonstante Die Filterkonstante 250 lässt sich auf gängige Gebäudetypen anwenden. Eine Filterkonstante 1 wird bei geringer Filterung gewählt (bei sehr „leichten” Gebäuden). Eine Filterkonstante von 300 sollte gewählt werden, wenn eine große Filterung erwünscht ist (schwere Gebäude).
Seite 110 Betriebsanleitung ECL Comfort 310, Applikation A390 5.12 Speichertemperatur Siehe „Navigation, Applikationsschlüssel A390“ Abschnitt „Liste der Parameter, Applikation A390.11, A390.12 und A390.13“. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Speichertemperatur 1x068 Zeitanpsg.
Seite 111 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Speichertemperatur 1x177 Min. Temperatur „Min. Temperatur“ wird übersteuert, wenn „Pumpe HK Aus“ in der Betriebsart Sparen oder wenn „Heizung Aus“ aktiviert ist. Siehe Anhang „Übersicht Parameter-ID“ „Min. Temperatur“ kann auch durch den Einﬂuss der Rücklauftemperaturbegrenzung übersteuert werden (siehe...
Seite 112 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Speichertemperatur Ein TWW-Speichertemperaturfühler (Beispiel mit positivem Wert für die „Ausschaltdifferenz“): 1x194 Ausschaltdifferen Ein TWW-Speichertemperaturfühler: Stellen Sie ein, bei wie viel Grad ober- oder unterhalb der gewünschten TWW-Temperatur die TWW-Erwärmung/-Ladung beendet wird.
Seite 113 Betriebsanleitung ECL Comfort 310, Applikation A390 Zwei TWW-Speichertemperaturfühler (oberer und unterer) Die obere Speichertemperatur erreicht vor der unteren Speichertemperatur die richtige Gradzahl: Zeit # 1 # = Einschaltdifferenz (ID 1x195) # 2 # = Gewünschte TWW-Temperatur # 3 # =...
Seite 114 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Speichertemperatur 1x195 Einschaltdifferenz Stellen Sie ein, bei wie viel Grad unter der gewünschten TWW-Temperatur die TWW-Erwärmung (-Ladung) eingeschaltet wird. Siehe Anhang „Übersicht Parameter-ID“ Wert: Stellen Sie die Gradzahl ein. Zeit...
Seite 115 Betriebsanleitung ECL Comfort 310, Applikation A390 5.13 LEGIO Desinfektion An ausgewählten Wochentagen kann die TWW-Temperatur erhöht werden, um die Bakterien im TWW-System zu neutralisieren. Die gewünschte TWW-Temperatur „Gew. Temp.“ (in der Regel 80 °C) wird an den ausgewählten Tagen für die eingestellte Dauer geregelt.
Seite 116 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > LEGIO Desinfektion Startzeit Die Startzeit für die Antibakterienfunktion einstellen. MENU > Einstellungen > LEGIO Desinfektion Zeitdauer Die Zeitdauer (in Minuten) für die Antibakterienfunktion einstellen. MENU > Einstellungen > LEGIO Desinfektion Gew.
Seite 117 Betriebsanleitung ECL Comfort 310, Applikation A390 5.14 Alarm Der Abschnitt „Alarm“ geht auf applikationsspeziﬁsche Themen ein. Die Applikation A390 bietet verschiedene Alarmtypen: Typ: Beschreibung: Die aktuelle Vorlauftemperatur entspricht nicht der gewünschten Vorlauftemperatur. Trennung oder Kurzschluss eines Temperaturfühlers oder seines Anschlusses Die Alarmfunktionen aktivieren das Alarmglockensymbol.
Seite 118 Betriebsanleitung ECL Comfort 310, Applikation A390 Liste Alarmübersicht: Entspr. A390.1 A390.2 A390.3 A390.11 A390.12 A390.13 Alarm- Beschreibung: Alarm- Fühler: Nr.: typ: Temp.-Anzeige, Kreis 1 Temp.-Anzeige, Kreis 2 Temp.-Anzeige, Kreis 3 Alle T Sensor Defekt Um die Ursache für einen Alarm zu ﬁnden: •...
Seite 119 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Einstellungen > Alarm Untere Differenz 1x148 Untere Differenz Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr als den eingestellten Wert unter die gewünschte Vorlauftemperatur absinkt. Siehe auch „Verzögerung“. Siehe Anhang „Übersicht Parameter-ID“...
Seite 120 Betriebsanleitung ECL Comfort 310, Applikation A390 5.15 Alarmübersicht MENU > Alarm > Alarm Übersicht Dieses Menü zeigt die Alarmtypen an, z. B.: • „2: Temp.- Anzeige“ Zurücksetzen eines Alarms, allgemein: • „32: T Sensor Defekt“ Der Alarm ist aktiviert, wenn das Alarmsymbol (eine Glocke) ( ) MENU >...
Seite 121 Betriebsanleitung ECL Comfort 310, Applikation A390 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung: Beispiel: In einem beliebigen Heizkreis den Punkt „MENÜ“...
Seite 122 Betriebsanleitung ECL Comfort 310, Applikation A390 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr im 24-Stunden-Format.
Seite 123 Betriebsanleitung ECL Comfort 310, Applikation A390 6.3 Ferien Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 124 Betriebsanleitung ECL Comfort 310, Applikation A390 Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein Zeitprogramm oder auch aus mehreren Zeitprogrammen.
Seite 125 Betriebsanleitung ECL Comfort 310, Applikation A390 Ferien, spezieller Kreis/Allgemeine Reglereinstellungen Beispiel 1: Beim Einstellen eines Ferienprogramms in einem speziellen Kreis 1: Kreis und eines anderen Ferienprogramms unter „Allgemeine Ferienprogramm eingestellt auf „Sparen“ Reglereinstellungen“ gilt folgende Priorität: Allgemeine Reglereinstellungen: Ferienprogramm eingestellt auf „Komfort“...
Seite 126 Betriebsanleitung ECL Comfort 310, Applikation A390 Der Urlaubsplan des Reglers kann durch das ECA 30 / 31 nicht überschrieben werden. Die folgenden Möglichkeiten können über das ECA 30/31 Energiespartipp: angewählt werden, wenn sich der Regler im Wochenprogramm Wenn Sie Lüften wollen (z. B. durch das Öffnen eines Fensters), wählen beﬁndet:...
Seite 127 Betriebsanleitung ECL Comfort 310, Applikation A390 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 128 Betriebsanleitung ECL Comfort 310, Applikation A390 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 129 Betriebsanleitung ECL Comfort 310, Applikation A390 Mit Hilfe der Speicherfunktion (Aufzeichnung der Temperaturen) können Sie sich die von den angeschlossenen Fühlern gemessenen Temperaturen von heute, gestern, der letzten 2 Tage und der letzten 4 Tage in Diagrammform anzeigen lassen. Für jeden der aufgeführten Fühler ist ein Aufzeichnungsdiagramm verfügbar, in dem die von dem entsprechenden Fühler...
Seite 130 Betriebsanleitung ECL Comfort 310, Applikation A390 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
Seite 131 Betriebsanleitung ECL Comfort 310, Applikation A390 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu verlassen.
Seite 132 Betriebsanleitung ECL Comfort 310, Applikation A390 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus. Die Einstellungen können 20 Minuten lang verändert werden.
Seite 133 6.8.1 ECL Version Unter „ECL Version“ ﬁnden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL-Applikationsschlüssel ﬁnden Sie unter „Hauptfunktionen“...
Seite 134 Betriebsanleitung ECL Comfort 310, Applikation A390 6.8.6 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen Nur ECL Comfort 296/310/310B Bei Verwendung des Applikationsschlüssels im ECL Com- fort 296/310/310B können bis zu fünf Energiezähler an den M-Bus Das Erfassen von Energiezählerdaten vom ECL Portal ist ohne angeschlossen werden.
Seite 135 Betriebsanleitung ECL Comfort 310, Applikation A390 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konﬁgurat. 5997 Baudrate (Bits pro Sekunde) In der Regel wird eine Baudrate von 300 oder 2400 Baud verwendet. Wenn der ECL Comfort 296/310/310B an das ECL Portal angeschlossen...
Seite 136 Kreis Einstellbereich Werkeinstel- Auf der anderen Seite sollte die Scan-Dauer niedrig eingestellt werden, wenn die Durchﬂuss-/Leistungsbegrenzung des ECL Comfort 310 lungen verwendet wird, um eine schnelle Begrenzung zu erreichen. 1–3600 Sek. 60 Sek. Einstellung der Scan-Dauer für den Datenerhalt des/der angeschlossenen Energiezähler/s.
Seite 137 Betriebsanleitung ECL Comfort 310, Applikation A390 6.8.7 Energiezähler Der ECL Comfort 296/310/310B ermöglicht über einen M-Bus die Kommunikation mit bis zu fünf Energiezählern. Unter „Energiezähler“ können die Daten der über den M-Bus angeschlossenen Energiezähler eingesehen werden. 6.8.8 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen.
Seite 138 Betriebsanleitung ECL Comfort 310, Applikation A390 6.8.10 Display Hintergrundbel. (Anpassen der Helligkeit) 60058 Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie die Helligkeit der Hintergrundbeleuchtung an. Dunkel Sehr hell 60059 Kontrast (Bildschirmkontrast) Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an.
Seite 139 Betriebsanleitung ECL Comfort 310, Applikation A390 2048 ECL 485 addr. (Führungsregler-/Folgeregler- Adresse) Kreis Einstellbereich Werkseinstellung Die Gesamtkabellänge darf max. 200 m nicht übersteigen (alle Regler inkl. des ECL 485 Kommunikationsbus). 0 ... 15 Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV).
Seite 140 Betriebsanleitung ECL Comfort 310, Applikation A390 6.8.12 Sprache Sprache 2050 Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Englisch/Lokal Englisch Wollen Sie die Spracheinstellung später ändern und eine andere Sprache außer Englisch wählen, müssen Sie die Applikation erneut Wählen Sie Ihre Sprache.
Seite 141 Betriebsanleitung ECL Comfort 310, Applikation A390 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit). Als Ersatz/Alternative für den eingebauten Fühler kann an beide Typen ein externer Raumtemperaturfühler angeschlossen werden.
Seite 142 Betriebsanleitung ECL Comfort 310, Applikation A390 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
Seite 143 Betriebsanleitung ECL Comfort 310, Applikation A390 Wenn sich die ECA 30/31 im ECA MENU Modus beﬁndet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstel- Offset T Raum: 0.0 K...
Seite 144 Betriebsanleitung ECL Comfort 310, Applikation A390 ECA MENU > ECA system > ECA display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA system > ECA display Fernbed. nutzen...
Seite 145 Betriebsanleitung ECL Comfort 310, Applikation A390 ECA MENU > ECA system > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern 1 …...
Seite 146 Betriebsanleitung ECL Comfort 310, Applikation A390 ECA MENU > ECA system > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS/ 1 … 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb beﬁnden. Die Funktion „Übersteuerung“ (für erweiterte Siehe auch Parameter „Adresse Überst.“.
Seite 147 Betriebsanleitung ECL Comfort 310, Applikation A390 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen werden. Nach dem Löschen wird die Meldung „Applikat. kopieren“...
Seite 148 Betriebsanleitung ECL Comfort 310, Applikation A390 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.
Seite 149 Betriebsanleitung ECL Comfort 310, Applikation A390 ECA MENU > ECA > Update ﬁrmware Firmware-Aktualisierung Die Firmware (Software) der ECA 30/31 kann aktualisiert werden. Die Firmware ist im Lieferumfang des ECL-Applikationsschlüssels Die ECA 30/31 überprüft automatisch, ob die neue Firmware auf dem enthalten, wenn dieser der Version 2.xx oder höher entspricht.
Seite 150 Betriebsanleitung ECL Comfort 310, Applikation A390 7.2 Übersteuerungsfunktion Beispiel: Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen. Je nach Art des Applikationsschlüssels können verschiedene Übersteuerungsmodi ausgewählt werden.
Seite 151 Betriebsanleitung ECL Comfort 310, Applikation A390 Beispiel 1 ECL beﬁndet sich im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Seite 152 Betriebsanleitung ECL Comfort 310, Applikation A390 Beispiel 2 Der ECL beﬁndet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Seite 153 Betriebsanleitung ECL Comfort 310, Applikation A390 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06.00–20.00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur muss 65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.
Seite 154 Betriebsanleitung ECL Comfort 310, Applikation A390 7.3 Mehrere Regler im selben System Wenn die Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden werden, sendet der Führungsregler folgende Signale an die Folgeregler: • Außentemperatur (gemessen von S1) •...
Seite 155 Betriebsanleitung ECL Comfort 310, Applikation A390 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
Seite 156 Betriebsanleitung ECL Comfort 310, Applikation A390 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.
Seite 157 Betriebsanleitung ECL Comfort 310, Applikation A390 Hauptregler: • Wählen Sie im Führungsregelkreis (normalerweise Kreis 1): Einstellungen > Applikation > Bedarfserhöhung Bedarfserhöhung 1x017 Kreis Einstellbereich Wählen Sie Führungs- regler Heizungsanwendungen: OFF/1. . . 20 K Kühlanwendungen: - 20. . . -1 K/OFF (Heizungsanwendungen): Wählen Sie anstelle von OFF...
Seite 158 „Hauptfunktionen“ > „Applikation“. Dort werden der Anlagentyp (z.B. Type A266.1) und das Anlagenblockbild angezeigt. Bestellen Sie mit diesen Informationen einen Ersatzapplikations- schlüssel (z.B. ECL Applikationsschlüssel A266) bei Ihrem Danfoss Händler. Setzen Sie den neuen ECL-Applikationsschlüssel in den Regler ein und kopieren Sie ggf. Ihre persönlichen Einstellungen vom Regler auf den neuen ECL-Applikationsschlüssel.
Seite 159 Betriebsanleitung ECL Comfort 310, Applikation A390 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.
Seite 160 Nach dem erneuten Hochladen der Applikation in der gewünschten Sprache können Sie die bestehenden benutzer- und systemspeziﬁschen Einstellungen wieder installieren. (ECL Comfort 310, 24 Volt) Wenn die Sprache nicht ausgewählt werden kann, handelt es sich bei der Stromversorgung nicht um Wechselstrom (AC).
Seite 161 Betriebsanleitung ECL Comfort 310, Applikation A390 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle ﬁnden Sie einige Empfehlungen: Haus mit...
Seite 162 Betriebsanleitung ECL Comfort 310, Applikation A390 7.5 Begriffsbestimmungen Die Deﬁnitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. Akkumulierter Temperaturwert Ein geﬁlterter (gedämpfter) Wert, der in der Regel für die Raum-...
Seite 163 Die gemessene Temperatur im Lüftungskanal, in dem die Temperatur geregelt werden soll. ECL-485-Bus Dieser Kommunikationsbus ist Eigentum von Danfoss und wird für die interne Kommunikation zwischen ECL 210, ECL 210B, ECL 296, ECL 310, ECL 310B, ECA 30 und ECA 31 eingesetzt.
Seite 164 Betriebsanleitung ECL Comfort 310, Applikation A390 Log-Funktion Hier wird die Temperaturhistorie angezeigt. Führungsregler/Folgeregler Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z. B. den Wert der gewünschten Vorlauftemperatur.
Seite 165 Betriebsanleitung ECL Comfort 310, Applikation A390 Wochenprogramm Wochenprogramm für Zeiten mit Komfort- und Spartemperaturen. Sie können das Zeitprogramm für jeden Wochentag individuell mit bis zu drei Komfortzeiten pro Tag einstellen. Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen.
Seite 166 Betriebsanleitung ECL Comfort 310, Applikation A390 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 ✔ ✔ ✔ ✔ ✔ Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔...
Seite 167 Betriebsanleitung ECL Comfort 310, Applikation A390 7.7 Automatische/manuelle Aktualisierung der Firmware Info: • Firmware und Applikationssoftware beﬁnden sich auf dem Applikationsschlüssel • ECL Comfort verfügt über eine eingebaute Firmware • Firmware mit Verschlüsselung ab Version 2.00 Situation 1: Für den Regler ECL Comfort, neu (= keine Applikation installiert), von vor 10. Juli 2018, der installiert werden soll, gilt: 1.
Seite 168 Betriebsanleitung ECL Comfort 310, Applikation A390 7.8 Übersicht Parameter-ID A390.x – das x bezieht sich auf die in der Spalte aufgelisteten Untertypen. Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 11004 Gew. Temp. 1, 2, 11, 12, 13 5 bis 150 °C...
Seite 169 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 11063 Min. Einﬂuss -9.9 bis 9.9 11064 Begrenzung °C -20 bis 80 11065 Anpassungszeit OFF, 1 bis 50 11066 Max. Einﬂuss -9.9 bis 9.9 11067 Min.
Seite 170 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen -30 bis 70 °C -||- 11179 1, 2, 11, 12, 13 Sommer-Aus OFF, 1 bis 50 °C 11182 1, 2, 11, 12, 13 -4.0 Max. Einﬂuss -9.9 bis 0.0...
Seite 171 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 12030 Begrenzung -20 bis 80 °C 12031 1, 2, 11, 12, 13 -60 bis 20 °C Hohe T Außen X1 12032 1, 2, 11, 12, 13 °C...
Seite 172 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 12118 Tiefe T Außen X2 1, 2, 11, 12, 13 -60 bis 20 °C 12119 1, 2, 11, 12, 13 °C Hohe T Außen X1...
Seite 173 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 13014 Gebäudefaktor 1, 2, 11 OFF, 10 bis 59 13015 Anpassungszeit 1, 2, 3, 11 OFF, 1 bis 50 13017 Bedarfserhöhung OFF, 1 bis 20...
Seite 174 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 13064 Begrenzung -20 bis 80 °C 13065 Anpassungszeit OFF, 1 bis 50 13066 Max. Einﬂuss -9.9 bis 9.9 13067 Min. Einﬂuss -9.9 bis 9.9 13068 Zeitanpsg.
Seite 175 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 13148 Untere Differenz 1, 2, 11, 12, 13 OFF, 1 bis 30 13149 Verzögerung 1, 2, 11, 12, 13 1 bis 99 13150 1, 2, 11, 12, 13 °C...
Seite 176 Betriebsanleitung ECL Comfort 310, Applikation A390 Werk- einstel- Eigene Parametername A390.x Einstellbereich lung Einheit Einstellungen 14059 P-SPL Verz. OFF, 0 bis 30 14076 P-Zirk. T-Frost OFF, -10 bis 20 °C 14093 °C T-Frostschutz 5 bis 40 14111 Begrenzung 999.9 0.0 bis 999.9...
Seite 177 Betriebsanleitung ECL Comfort 310, Applikation A390 Handwerksbetrieb: Anlage errichtet von: Datum: AQ128686479024de-000602 © Danfoss | 2022.12 | 177...
Seite 178 Betriebsanleitung ECL Comfort 310, Applikation A390 *087H9229* AQ128686479024de-000602 178| © Danfoss | 2022.12...
