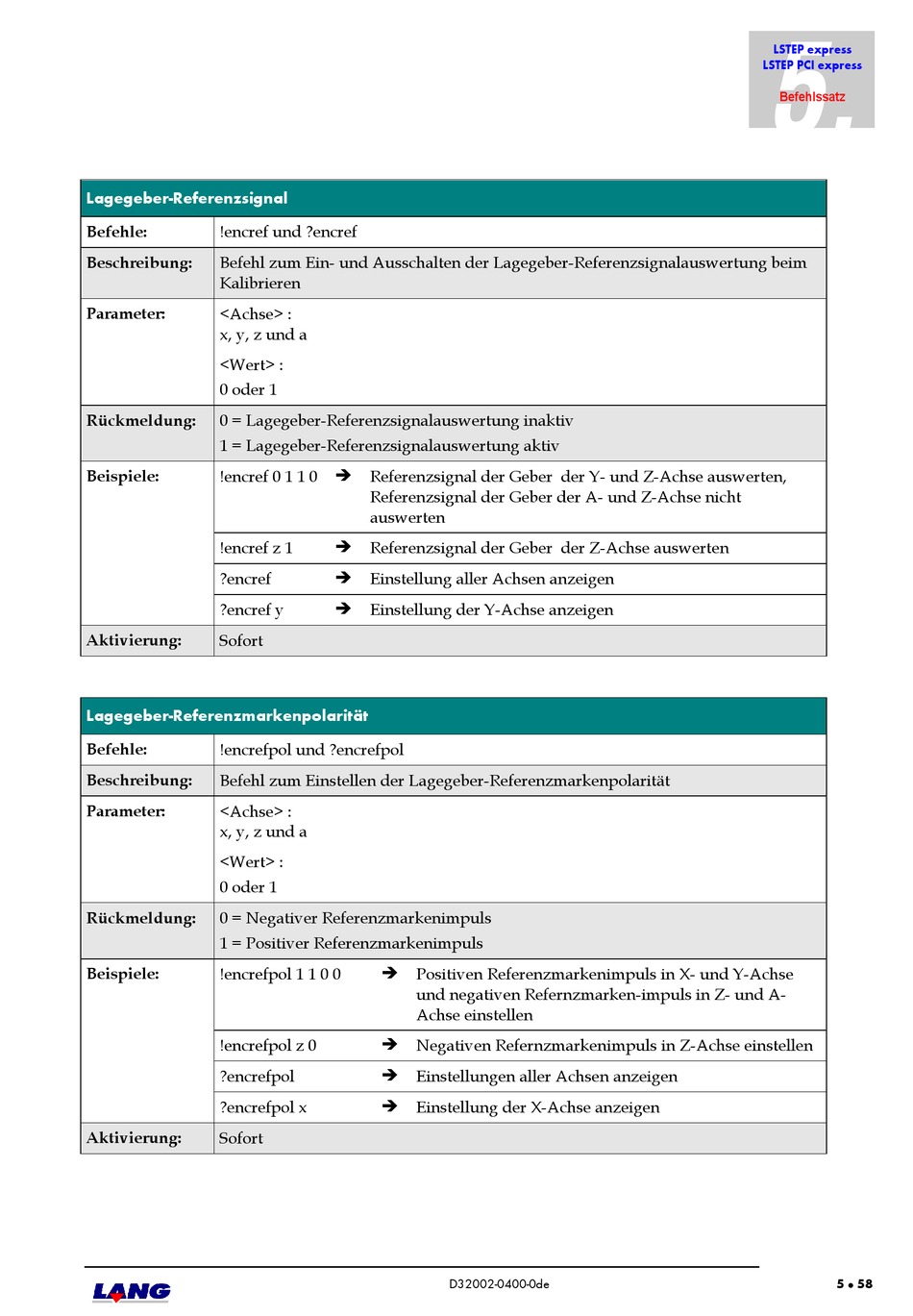

Lagegeber-Referenzsignal
Befehle: !encref und ?encref
Beschreibung: Befehl zum Ein- und Ausschalten der Lagegeber-Referenzsignalauswertung beim
Kalibrieren
Parameter: <Achse> :
x, y, z und a
<Wert> :
0 oder 1
Rückmeldung: 0 = Lagegeber-Referenzsignalauswertung inaktiv
1 = Lagegeber-Referenzsignalauswertung aktiv
Beispiele: !encref 0 1 1 0
!encref z 1
?encref
?encref y
Aktivierung: Sofort
Lagegeber-Referenzmarkenpolarität
Befehle: !encrefpol und ?encrefpol
Beschreibung: Befehl zum Einstellen der Lagegeber-Referenzmarkenpolarität
Parameter: <Achse> :
x, y, z und a
<Wert> :
0 oder 1
Rückmeldung: 0 = Negativer Referenzmarkenimpuls
1 = Positiver Referenzmarkenimpuls
Beispiele: !encrefpol 1 1 0 0
!encrefpol z 0
?encrefpol
?encrefpol x
Aktivierung: Sofort
 Referenzsignal der Geber der Y- und Z-Achse auswerten,
Referenzsignal der Geber der A- und Z-Achse nicht
auswerten
 Referenzsignal der Geber der Z-Achse auswerten
 Einstellung aller Achsen anzeigen
 Einstellung der Y-Achse anzeigen
 Positiven Referenzmarkenimpuls in X- und Y-Achse
und negativen Refernzmarken-impuls in Z- und A-
Achse einstellen
 Negativen Refernzmarkenimpuls in Z-Achse einstellen
 Einstellungen aller Achsen anzeigen
 Einstellung der X-Achse anzeigen
