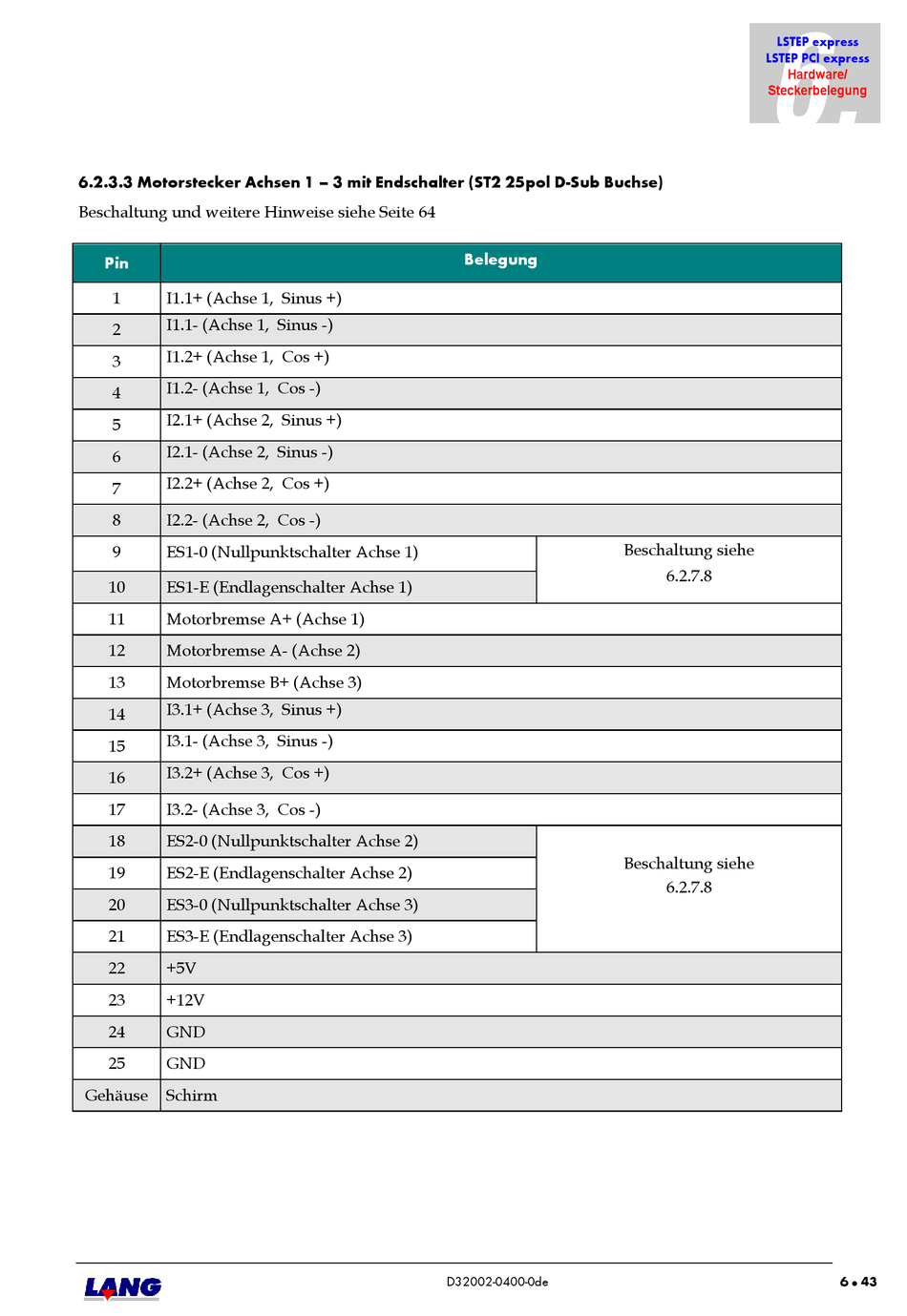

6.2.3.3 Motorstecker Achsen 1 – 3 mit Endschalter (ST2 25pol D-Sub Buchse)
Beschaltung und weitere Hinweise siehe Seite 64
Pin
1 I1.1+ (Achse 1, Sinus +)
I1.1- (Achse 1, Sinus -)
2
I1.2+ (Achse 1, Cos +)
3
I1.2- (Achse 1, Cos -)
4
I2.1+ (Achse 2, Sinus +)
5
I2.1- (Achse 2, Sinus -)
6
I2.2+ (Achse 2, Cos +)
7
8 I2.2- (Achse 2, Cos -)
9 ES1-0 (Nullpunktschalter Achse 1)
10 ES1-E (Endlagenschalter Achse 1)
11 Motorbremse A+ (Achse 1)
12 Motorbremse A- (Achse 2)
13 Motorbremse B+ (Achse 3)
I3.1+ (Achse 3, Sinus +)
14
I3.1- (Achse 3, Sinus -)
15
I3.2+ (Achse 3, Cos +)
16
17 I3.2- (Achse 3, Cos -)
18 ES2-0 (Nullpunktschalter Achse 2)
19 ES2-E (Endlagenschalter Achse 2)
20 ES3-0 (Nullpunktschalter Achse 3)
21 ES3-E (Endlagenschalter Achse 3)
22 +5V
23 +12V
24 GND
25 GND
Gehäuse Schirm
Belegung
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Beschaltung siehe
6.2.7.8
Beschaltung siehe
6.2.7.8
