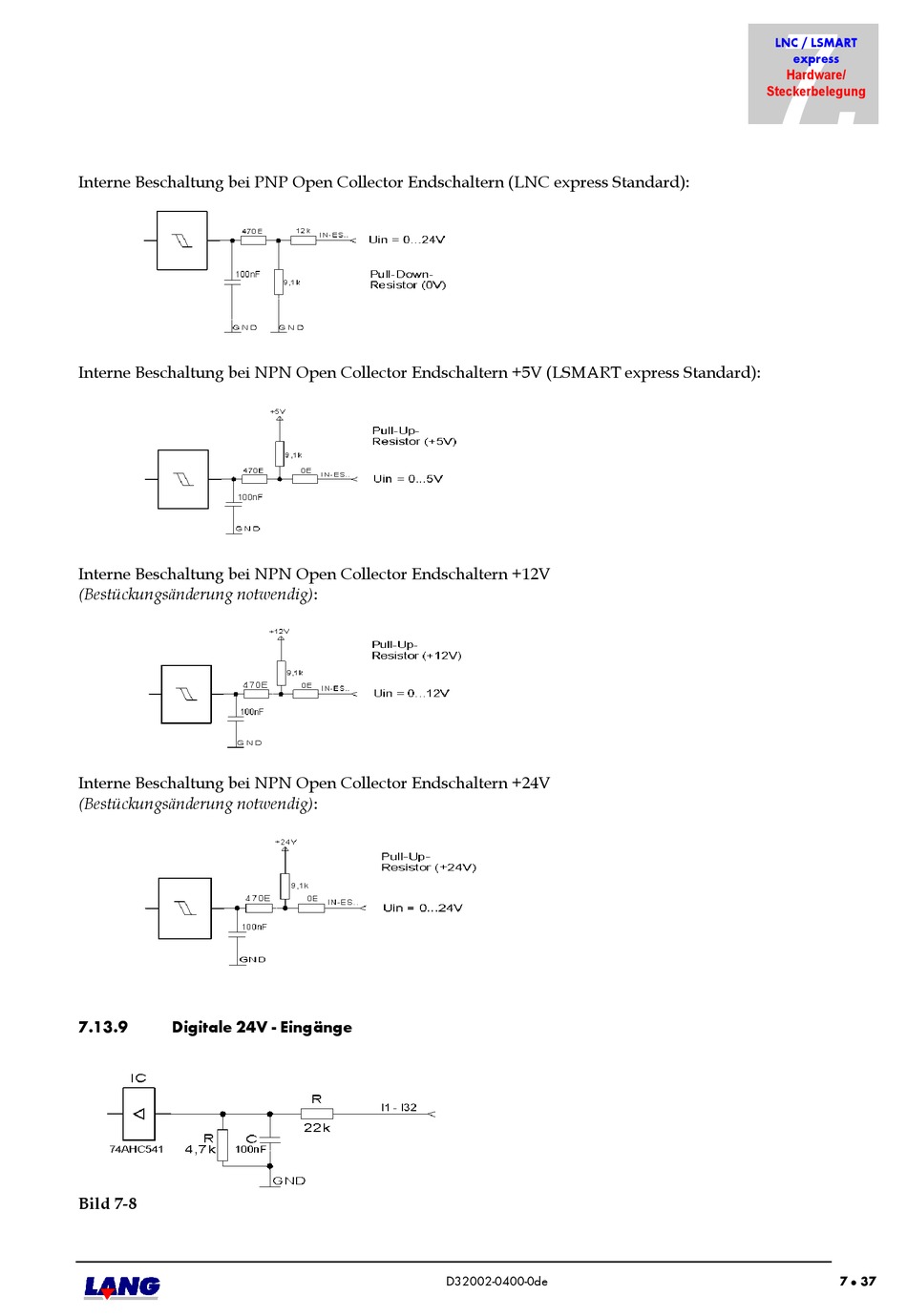

Interne Beschaltung bei PNP Open Collector Endschaltern (LNC express Standard):
Interne Beschaltung bei NPN Open Collector Endschaltern +5V (LSMART express Standard):
Interne Beschaltung bei NPN Open Collector Endschaltern +12V
(Bestückungsänderung notwendig):
Interne Beschaltung bei NPN Open Collector Endschaltern +24V
(Bestückungsänderung notwendig):
7.13.9 Digitale 24V - Eingänge
Bild 7-8
