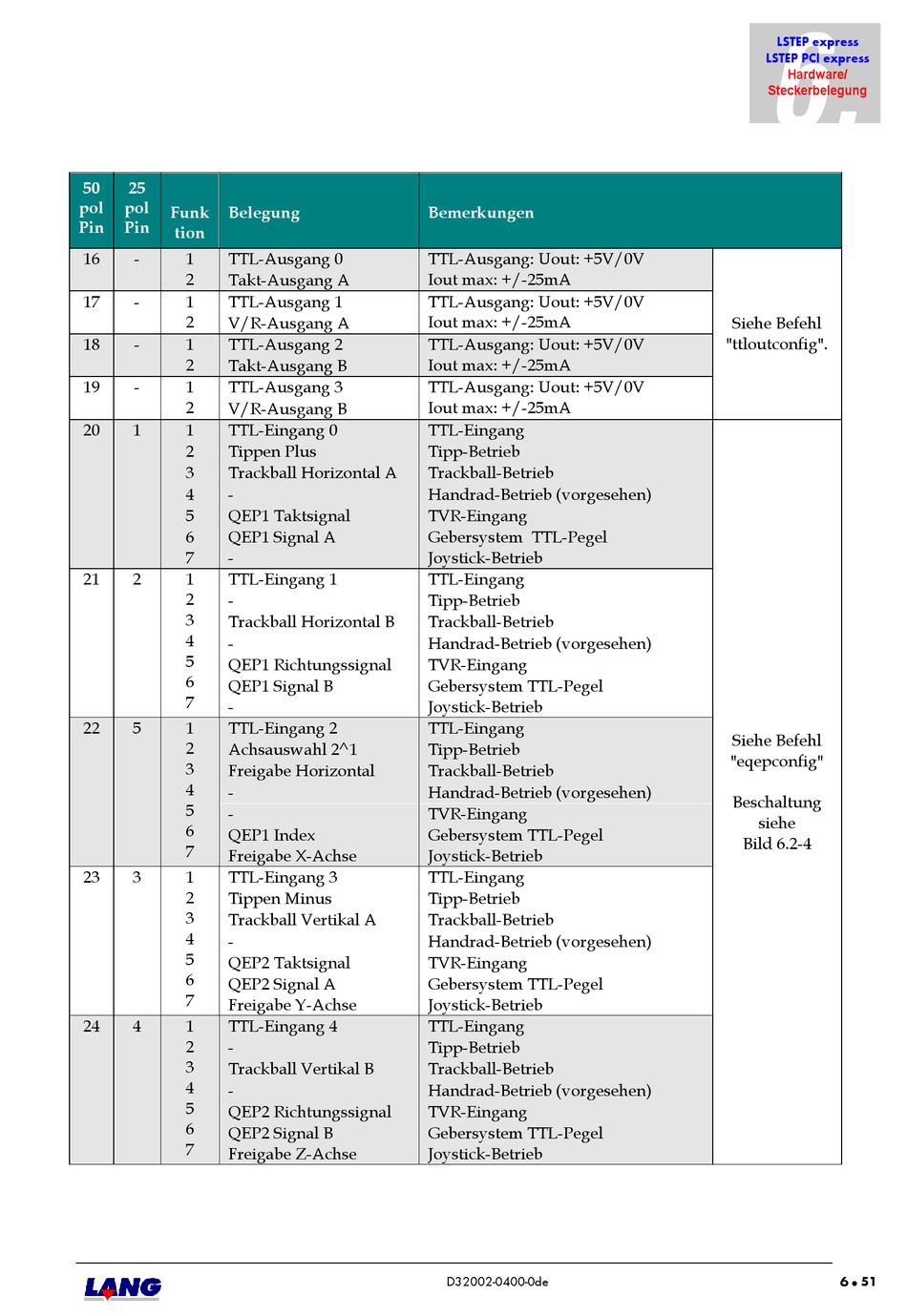

Lang LSTEP express Bedienungsanleitung Seite 244

50 25
pol pol
Funk Belegung
Pin Pin
tion
16 - 1 TTL-Ausgang 0
2 Takt-Ausgang A
17 - 1 TTL-Ausgang 1
2
V/R-Ausgang A
18 - 1 TTL-Ausgang 2
2
Takt-Ausgang B
19 - 1 TTL-Ausgang 3
2
V/R-Ausgang B
20 1 1 TTL-Eingang 0
2 Tippen Plus
3 Trackball Horizontal A
4 -
5 QEP1 Taktsignal
6 QEP1 Signal A
7 -
21 2 1 TTL-Eingang 1
2
-
3
Trackball Horizontal B
4
-
5
QEP1 Richtungssignal
6
QEP1 Signal B
7
-
22 5 1 TTL-Eingang 2
2
Achsauswahl 2^1
3
Freigabe Horizontal
4
-
5
-
6
QEP1 Index
7
Freigabe X-Achse
23 3 1 TTL-Eingang 3
2
Tippen Minus
3
Trackball Vertikal A
4
-
5
QEP2 Taktsignal
6
QEP2 Signal A
7
Freigabe Y-Achse
24 4 1 TTL-Eingang 4
2
-
3
Trackball Vertikal B
4
-
5
QEP2 Richtungssignal
6
QEP2 Signal B
7
Freigabe Z-Achse
Bemerkungen
TTL-Ausgang: Uout: +5V/0V
Iout max: +/-25mA
TTL-Ausgang: Uout: +5V/0V
Iout max: +/-25mA
TTL-Ausgang: Uout: +5V/0V
Iout max: +/-25mA
TTL-Ausgang: Uout: +5V/0V
Iout max: +/-25mA
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
TTL-Eingang
Tipp-Betrieb
Trackball-Betrieb
Handrad-Betrieb (vorgesehen)
TVR-Eingang
Gebersystem TTL-Pegel
Joystick-Betrieb
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Siehe Befehl
"ttloutconfig".
Siehe Befehl
"eqepconfig"
Beschaltung
siehe
Bild 6.2-4
6 51

