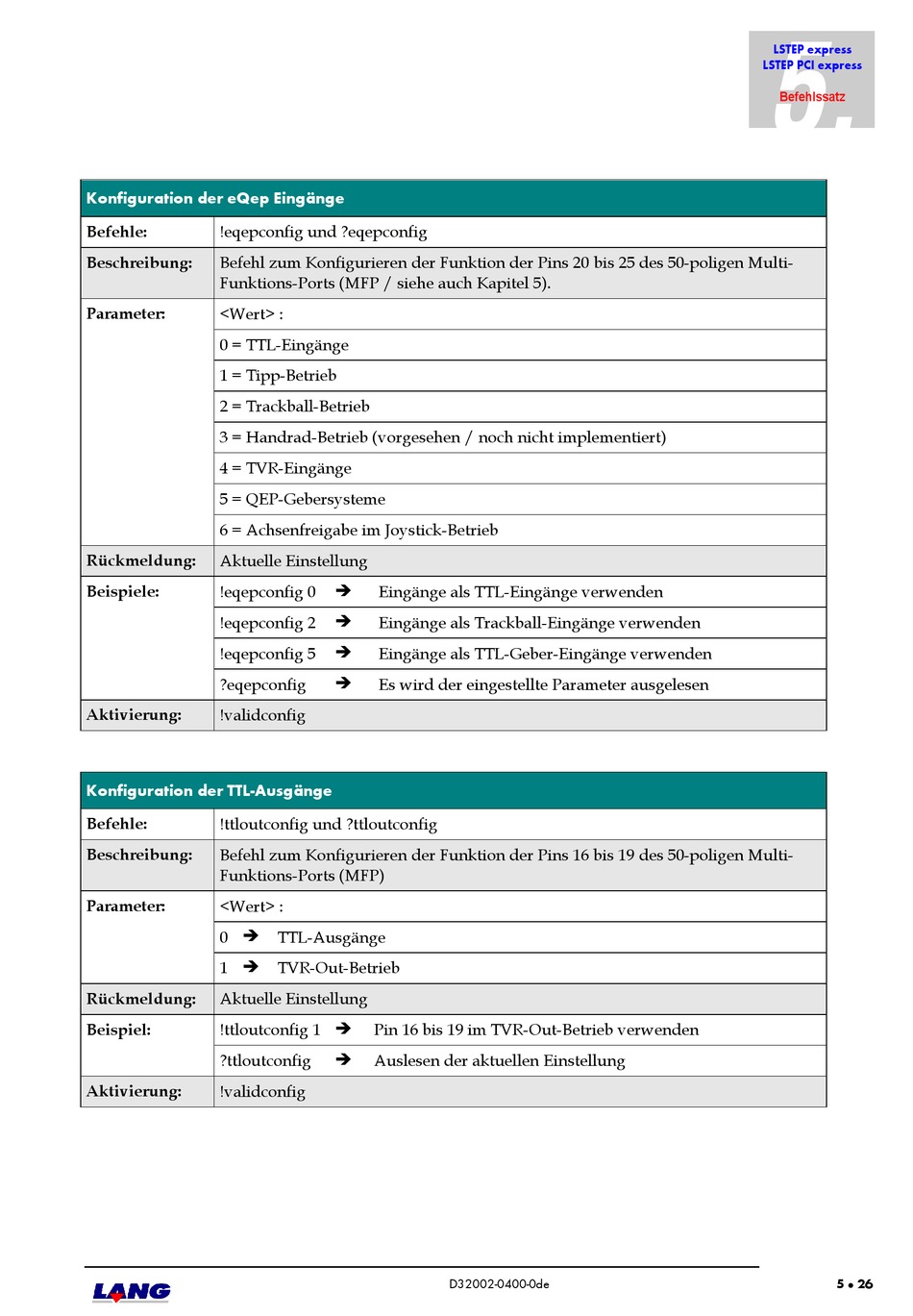

Konfiguration der eQep Eingänge
Befehle: !eqepconfig und ?eqepconfig
Beschreibung: Befehl zum Konfigurieren der Funktion der Pins 20 bis 25 des 50-poligen Multi-
Funktions-Ports (MFP / siehe auch Kapitel 5).
Parameter: <Wert> :
0 = TTL-Eingänge
1 = Tipp-Betrieb
2 = Trackball-Betrieb
3 = Handrad-Betrieb (vorgesehen / noch nicht implementiert)
4 = TVR-Eingänge
5 = QEP-Gebersysteme
6 = Achsenfreigabe im Joystick-Betrieb
Rückmeldung: Aktuelle Einstellung
Beispiele: !eqepconfig 0
!eqepconfig 2
!eqepconfig 5
?eqepconfig
Aktivierung: !validconfig
Konfiguration der TTL-Ausgänge
Befehle: !ttloutconfig und ?ttloutconfig
Beschreibung: Befehl zum Konfigurieren der Funktion der Pins 16 bis 19 des 50-poligen Multi-
Funktions-Ports (MFP)
Parameter: <Wert> :
0  TTL-Ausgänge
1  TVR-Out-Betrieb
Rückmeldung: Aktuelle Einstellung
!ttloutconfig 1 
Beispiel:
?ttloutconfig
Aktivierung: !validconfig
 Eingänge als TTL-Eingänge verwenden
 Eingänge als Trackball-Eingänge verwenden
 Eingänge als TTL-Geber-Eingänge verwenden
 Es wird der eingestellte Parameter ausgelesen
Pin 16 bis 19 im TVR-Out-Betrieb verwenden

Auslesen der aktuellen Einstellung
