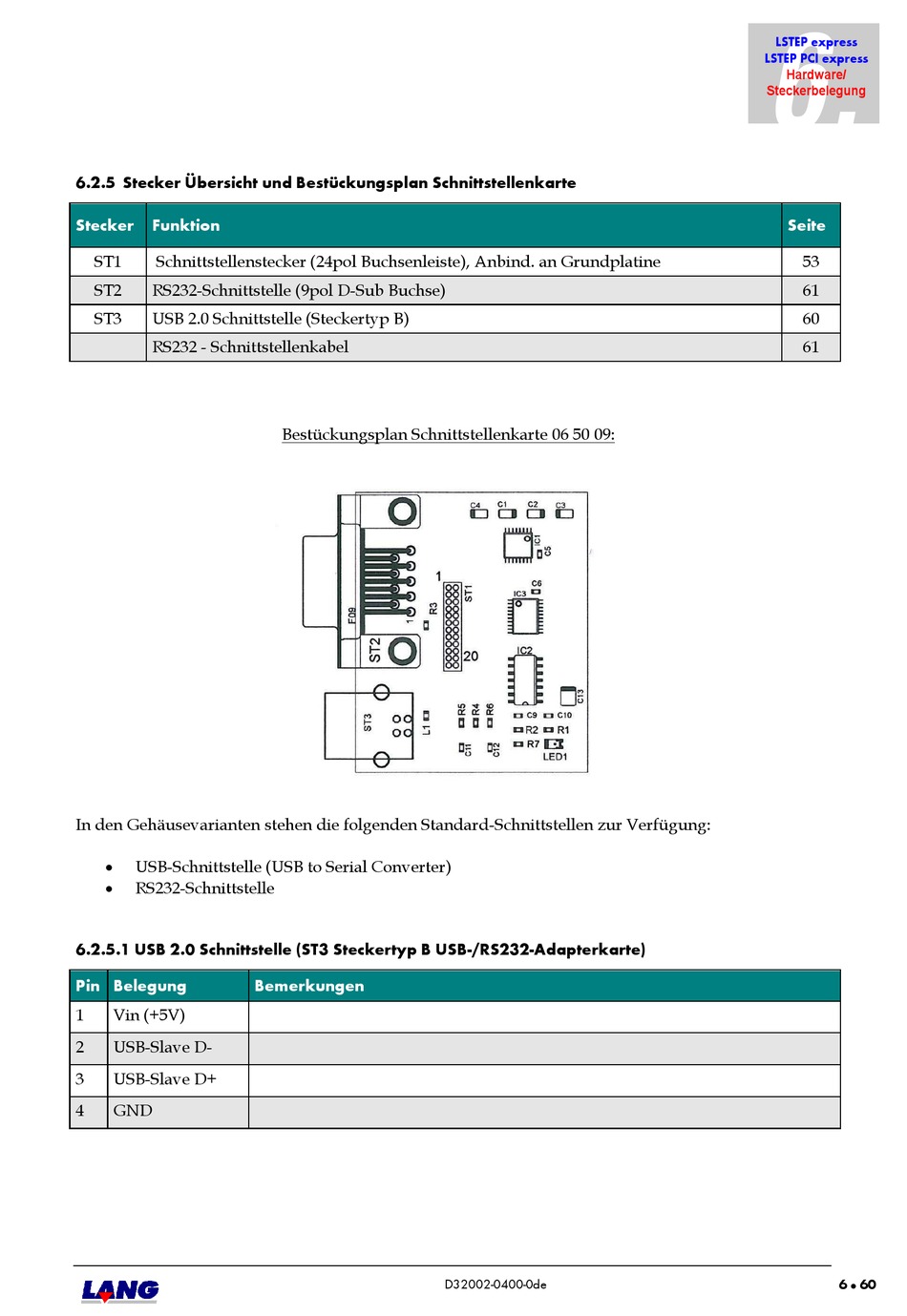

6.2.5 Stecker Übersicht und Bestückungsplan Schnittstellenkarte
Stecker
Funktion
ST1
Schnittstellenstecker (24pol Buchsenleiste), Anbind. an Grundplatine
ST2
RS232-Schnittstelle (9pol D-Sub Buchse)
ST3
USB 2.0 Schnittstelle (Steckertyp B)
RS232 - Schnittstellenkabel
In den Gehäusevarianten stehen die folgenden Standard-Schnittstellen zur Verfügung:
USB-Schnittstelle (USB to Serial Converter)
RS232-Schnittstelle
6.2.5.1 USB 2.0 Schnittstelle (ST3 Steckertyp B USB-/RS232-Adapterkarte)
Pin Belegung
1
Vin (+5V)
2
USB-Slave D-
3
USB-Slave D+
4
GND
Bestückungsplan Schnittstellenkarte 06 50 09:
Bemerkungen
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Seite
53
61
60
61
6
60
