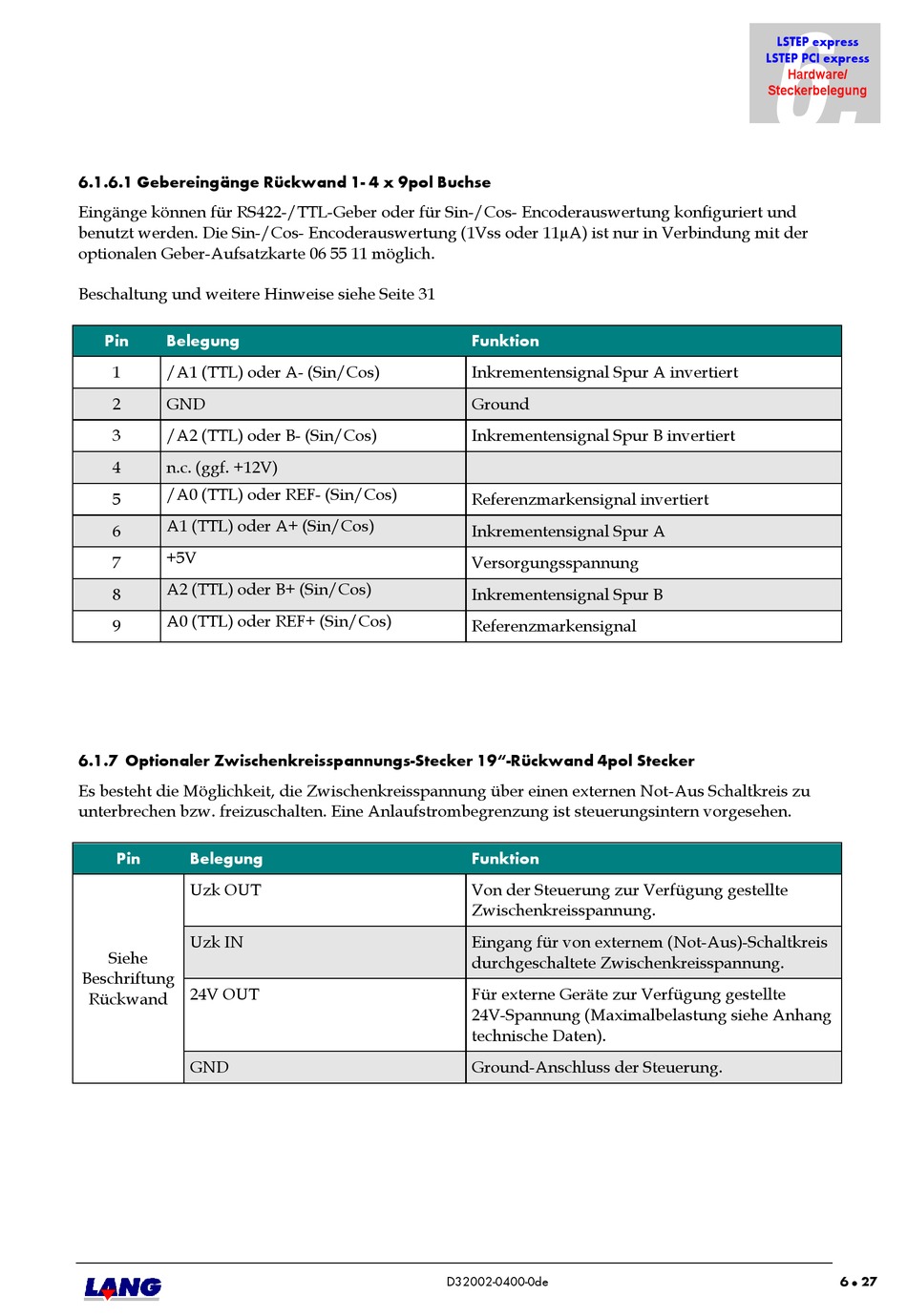

6.1.6.1 Gebereingänge Rückwand 1- 4 x 9pol Buchse
Eingänge können für RS422-/TTL-Geber oder für Sin-/Cos- Encoderauswertung konfiguriert und
benutzt werden. Die Sin-/Cos- Encoderauswertung (1Vss oder 11µA) ist nur in Verbindung mit der
optionalen Geber-Aufsatzkarte 06 55 11 möglich.
Beschaltung und weitere Hinweise siehe Seite 31
Pin
Belegung
1
/A1 (TTL) oder A- (Sin/Cos)
2
GND
3
/A2 (TTL) oder B- (Sin/Cos)
4
n.c. (ggf. +12V)
/A0 (TTL) oder REF- (Sin/Cos)
5
A1 (TTL) oder A+ (Sin/Cos)
6
+5V
7
A2 (TTL) oder B+ (Sin/Cos)
8
A0 (TTL) oder REF+ (Sin/Cos)
9
6.1.7 Optionaler Zwischenkreisspannungs-Stecker 19"-Rückwand 4pol Stecker
Es besteht die Möglichkeit, die Zwischenkreisspannung über einen externen Not-Aus Schaltkreis zu
unterbrechen bzw. freizuschalten. Eine Anlaufstrombegrenzung ist steuerungsintern vorgesehen.
Pin
Belegung
Uzk OUT
Uzk IN
Siehe
Beschriftung
24V OUT
Rückwand
GND
Funktion
Inkrementensignal Spur A invertiert
Ground
Inkrementensignal Spur B invertiert
Referenzmarkensignal invertiert
Inkrementensignal Spur A
Versorgungsspannung
Inkrementensignal Spur B
Referenzmarkensignal
Funktion
Von der Steuerung zur Verfügung gestellte
Zwischenkreisspannung.
Eingang für von externem (Not-Aus)-Schaltkreis
durchgeschaltete Zwischenkreisspannung.
Für externe Geräte zur Verfügung gestellte
24V-Spannung (Maximalbelastung siehe Anhang
technische Daten).
Ground-Anschluss der Steuerung.
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
6
27
